Значок Wireless PCI Manager на панели задач отображает состояние беспроводного соединения.
Цвет значка означает состояние беспроводной сети.
| Цвет значка на панели задач | Состояние беспроводного соединения | |
|---|---|---|
| Зеленый | |
Беспроводное соединение хорошего качества |
| Желтый | |
Беспроводное соединение удовлетворительного или плохого качества |
| Красный | |
Беспроводное соединение отсутствует |
Дважды щелкните значок, чтобы открыть Wireless PCI Manager.
В утилите Wireless Configuration Manager имеется пять разделов. Configuration (Конфигурация), Link Information (Информация о соединении), IP Information (IP-информация), Site Survey (Обзор участка) и Version Information (Информация о версии).
Во всех разделах имеет кнопка, которая включает или выключает функцию радио беспроводного адаптера PCI.
Если отображается Turn Radio Off (Вкл. радио), то беспроводная функция беспроводного адаптера PCI отключена. Нажмите эту кнопку, чтобы включить ее.
В случае изменения любых параметров на страницах утилиты необходимо нажать кнопку Apply (Применить), чтобы изменения вступили в силу. Нажмите Exit (Выход) по завершении просмотра информации или выполнения изменений.

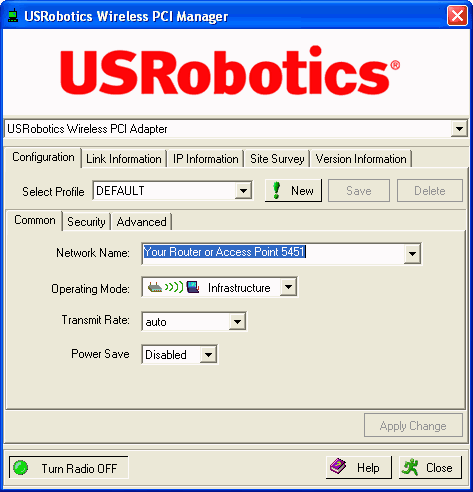

Перейдите на вкладку Configuration (Конфигурация) для создания или изменения профиля соединения или для указания параметров соединения беспроводного адаптера PCI.
Если планируется установить соединение с различными сетями на различных участках, то можно создать профили для облегчения перехода от одной сети к другой в зависимости от вашего местоположения или условий.
При выполнении попытки соединения с сетью, параметры безопасности которой включены, потребуется создать профиль и предоставить необходимую информацию. Инструкции по поиску необходимой информации о защите см. в документации беспроводного маршрутизатора или точки доступа.
Прежде чем устанавливать беспроводное соединение, необходимо получить следующие сведения о конфигурации сети:

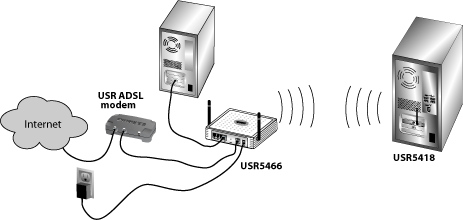

Инфраструктура, обычно применяемая для домашних и корпоративных сетей или общественных мест при подключении к беспроводному маршрутизатору или точке доступа.

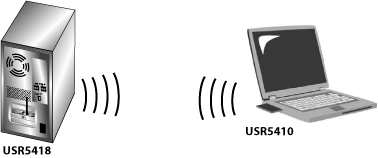

Ad-Hoc (Прямое подключение) применяется для одноранговых сетей при непосредственном подключении к беспроводному адаптеру. Беспроводные устройства в беспроводной одноранговой сети должны использовать один и тот же общий радиоканал.
Если беспроводное устройство выполняет широковещательную рассылку своего сетевого имени, оно будет отображаться в раскрывающемся списке Network Name (Имя сети).
Если в сети установлена система безопасности, потребуется следующая информация:
Можно создать новый профиль, нажав кнопку New (Создать) рядом с полем Select Profile (Выбор профиля) и затем ввести Profile Name (Имя профиля) в окне, которое откроется. После создания профиля его можно выбрать в любое время в раскрывающемся меню для Select Profile (Выбор профиля). При выборе значения Default (По умолчанию) беспроводный адаптер PCI не будет использовать информацию конфигурации при попытке подключения к сети. При выборе созданного вам профиля возможно соединение только с сетью, имеющую ту же информацию конфигурации.
При создании собственного профиля или предоставлении какой-либо уникальной информации конфигурации нажмите Save (Сохранить) после изменения установок конфигурации. Изменения нового профиля будут сохранены.
Если потребуется удалить профиль, выберите его в списке и нажмите кнопку Delete (Удалить).
После выбора нового профиля необходимо нажать кнопку Apply (Применить), чтобы изменения вступили в силу.
В случае изменения параметров установках конфигурации, необходимо нажать кнопку Apply (Применить), чтобы новые установки вступили в силу.
на вкладке Configuration (Конфигурация) имеются три раздела, в которых можно изменять параметры: Common (Общие), Security (Безопасность) и Advanced (Дополнительно).

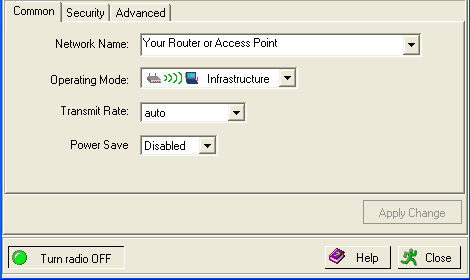

Перейдите на вкладку Common (Общие) для выбора сети.
В этой области можно выбрать имя обнаруженной сети.
Затем потребуется указать одно из следующих значений параметра Operating Mode (Рабочий режим): Infrastructure (Инфраструктура) или Ad Hoc (Прямое подключение).
Infrastructure (Инфраструктура): выберите этот режим, если соединение будет устанавливаться с точкой доступа или беспроводным маршрутизатором. Режим Infrastructure (Инфраструктура) обеспечивает дополнительные функции, например экономию энергии и увеличение радиуса действия.
Ad Hoc (Прямое подключение) выберите этот режим, если соединение будет устанавливаться с другим беспроводным устройством без использования точки доступа или беспроводного маршрутизатора.
Для Transmit Rate (Скорости передачи) можно выбрать скорость, с которой требуется установить связь с беспроводной сетью. При выборе значения auto (авто) беспроводный адаптер PCI установит соединение на максимально возможной скорости для выбранной сети.
Перейдите на вкладку Security (Безопасность) для просмотра или изменения параметров безопасности беспроводного адаптера PCI.
В области безопасности имеется кнопка, которая находится либо в состоянии Turn Security On (Включить режим безопасности), либо Turn Security Off (Отключить режим безопасности).
Для параметра Authentication Type (Тип проверки подлинности) можно выбрать значение WEP или WPA-PSK/WPA2-PSK.

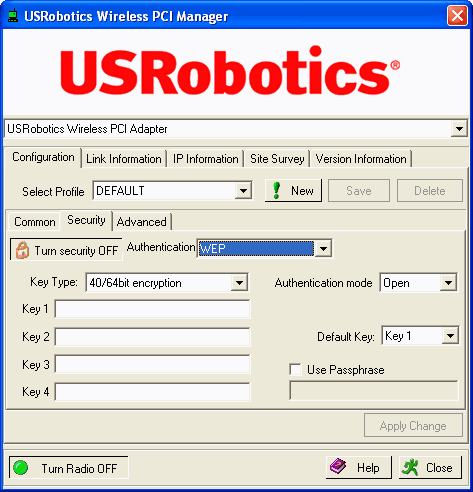

WEP
WEP - это система шифрования, которая используется для защиты при беспроводной передаче данных. В WEP используется комбинация 64-битовых или 128-битовых ключей для обеспечения контроля доступа к вашей сети и безопасности шифрования при любой передаче данных. Для дешифровки передачи данных, у каждого клиента беспроводной связи в сети должен использоваться идентичный 64-битовый или 128-битовый ключ.
При выборе значения WEP потребуется выбрать параметр Authentication Mode (Режим проверки подлинности). Можно выбрать либо Open (Открытый), либо Shared (Общий).
Для параметра Default Key (Ключ по умолчанию) можно установить значение 1, 2, 3 или 4. Этот параметр определяет ключ, который следует использовать при вводе нескольких ключей. Таким образом можно легко производить переключение между различными сетями, которые имеют ту же информацию конфигурации кроме ключа WEP.
Кроме того, потребуется выбрать один из следующих вариантов параметра Key Type (Тип ключа). 40/64bit encryption (Шифрование 40/64 бит), 40/64bit encryption (ASCII) (Шифрование 40/64 бит (ASCII)), 104/128bit encryption (Шифрование 104/128 бит) или 104/128bit encryption (ASCII) (Шифрование 104/128 бит (ASCII)). Значения Key Type (Типа ключа), которые не являются ASCII, являются шестнадцатеричными.
Вместо использования ключей можно выбрать параметр Use Passphrase (Использовать пароль) и ввести общий пароль для беспроводной сети или беспроводного устройства и беспроводного адаптера PCI. При выборе этого параметра беспроводная сеть или беспроводное устройство, с которыми имеется соединение, должны поддерживать этот параметр и использовать такой же пароль.
По завершении ввода информации нажмите кнопку Apply (Применить).

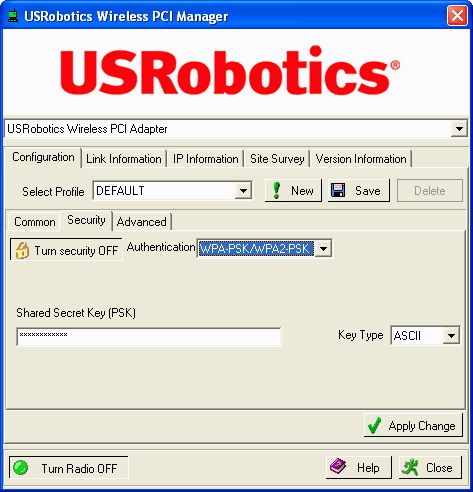

WPA-PSK и WPA2-PSK
При выборе параметра WPA-PSK/WPA2-PSK потребуется ввести секретный ключ (PSK). Длина ключа должна составлять от 8 до 63 символов.
Использование ключей для WPA очень похоже на использование ключей для WEP. Для WPA и WPA2 ключ используется только для запуска процесса. После установки соединения ключ изменится в произвольном порядке. Это обеспечивает повышенный уровень безопасности.
Примечание. Выбранный тип ключа также должен использоваться в беспроводной сети, с которой устанавливается соединение. Если режимы аутентификации не совпадают, установить соединение с беспроводной сетью не удастся.
После ввода информации нажмите кнопку Apply (Применить).
Компания USRobotics рекомендует использовать самые безопасные параметры для беспроводного адаптера PCI.
Компания USRobotics рекомендует изменять эти параметры только в том случае, когда получены соответствующие указания от сетевого администратора.

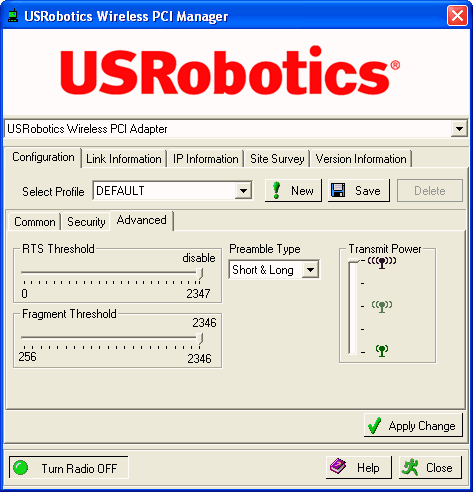

В разделе Advanced (Дополнительно) можно изменить значения в следующих полях:
RTS Threshold (Пороговое значение запроса на отправку) - это пороговое значение размера пакета, при котором сигнал запроса на отправку (RTS) может быть отправлен на беспроводное принимающее устройство перед установлением связи со стороны отправляющего беспроводного устройства. По умолчанию устанавливается значение 2347.
Fragment Threshold (Пороговое значение фрагмента) определяет величину посылаемого фрагмента, до того момента, когда он разбивается на множество фрагментов, для увеличения пропускной способности. По умолчанию устанавливается значение 2346.
Preamble Type (Тип преамбулы) определяет длину блока CRC (Cyclic Redundancy Check) для соединения между беспроводным адаптером PCI и беспроводным маршрутизатором или точкой доступа. Применяется для определения ошибок передачи данных. Если в беспроводной сети происходит большая передача данных, необходимо выбрать Short & Long (Короткий и Длинный).
Transmit Power (Мощность передачи) определяет уровень выходного радиосигнала беспроводного адаптера PCI. Этот параметр определяет диапазон передачи и приема сигнала для беспроводного адаптера PCI. Если в целях безопасности необходимо снизить диапазон передачи и снизить помехи, следует выбрать более низкий уровень. При необходимости повышения диапазона передачи следует выбрать более высокий уровень.
По завершении изменения всех установок нажмите кнопку Apply (Применить).
