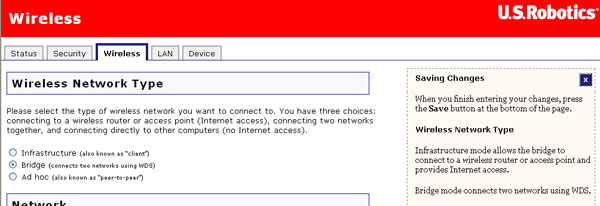

W sieciowym interfejsie użytkownika należy kliknąć kartę Wireless (Sieć bezprzewodowa). Na tej karcie można skonfigurować i modyfikować ustawienia sieci bezprzewodowej urządzenia Wireless MAXg Bridge.
W tej części można wybrać tryb sieci, z którą urządzenie Wireless MAXg Bridge ma ustanowić połączenie. Dostępne są trzy ustawienia: Infrastructure (Infrastrukturalny), Bridge (Most) i Ad hoc. Jeśli urządzenie Wireless MAXg Bridge służy do podłączenia komputera lub innego urządzenia sieciowego do istniejącej sieci bezprzewodowej, należy wybrać ustawienie Infrastucture (Infrastrukturalny). Jeśli urządzenie Wireless MAXg Bridge służy do połączenia dwóch sieci WDS, należy wybrać ustawienie Bridge (Most). Jeśli urządzenie Wireless MAXg Bridge służy do podłączenia komputera bezpośrednio do innego komputera z obsługą transmisji bezprzewodowej, należy wybrać ustawienie Ad hoc.
W tej części znajduje się lista wykrytych urządzeń sieci bezprzewodowej. Będzie ona uwzględniać tylko urządzenia, które rozgłaszają swoją nazwę sieci (SSID). W przypadku każdego wykrytego urządzenia sieciowego będą dostępne następujące informacje:
Jeśli jako tryb sieci bezprzewodowej w polu Wireless Network Type wybrano Infrastructure (Infrastrukturalny) lub Ad hoc, kolumna WDS nie jest widoczna.
Jeśli czynność ta nie przyniesie żądanego rezultatu, być może dane urządzenie nie rozgłasza swojej nazwy sieci (SSID). Należy wybrać ostatnią pozycję na liście i ręcznie wprowadzić informacje na temat urządzenia sieciowego. Trzeba wprowadzić nazwę sieci, bezprzewodowy adres MAC oraz prawidłowy kanał istniejącej sieci bezprzewodowej.
W tej sekcji można włączyć zabezpieczenia sieci bezprzewodowej. Wszystkie ustawienia zabezpieczeń muszą odpowiadać ustawieniom urządzenia sieci bezprzewodowej, z którym będzie się łączyć urządzenie Bridge. Włączenie zabezpieczenia sieci bezprzewodowej w dowolnej formie jest wskazane w celu uniemożliwienia nieuprawnionym komputerom klienckim dostępu do sieci.
Uwaga: Zmiany ustawień zabezpieczeń routera bezprzewodowego, punktu dostępu lub urządzenia Bridge należy także wprowadzić na wszystkich klientach bezprzewodowych, które będą łączyć się z urządzeniem Bridge.
W polu Method (Metoda) można wybrać dowolną z następujących opcji:
W zależności od wybranej opcji należy skonfigurować inne ustawienia.
Protokół WPA działa podobnie do WEP — każda transmisja danych jest szyfrowana, a udzielenie dostępu do sieci wymaga kombinacji kluczy, ale klucz używany jest tylko raz do uruchomienia procesu i jest kluczem 256-bitowym. Po nawiązaniu komunikacji klucz jest regularnie zmieniany na losową odmianę klucza oryginalnego, co zapewnia skuteczniejsze zabezpieczenie.
Uwaga: Opcje WPA PSK (Pre-Shared Key) można stosować tylko wtedy, gdy jednym z trybów uwierzytelniania obsługiwanym przez sieć bezprzewodowa, z którą się łączysz, jest wersja metody szyfrowania WPA PSK. Wiele starszych urządzeń bezprzewodowych nie obsługuje trybu WPA-PSK, dlatego przed wybraniem tej opcji zaleca się sprawdzenie obsługiwanych funkcji. Niezgodne tryby uwierzytelnienia uniemożliwią uzyskanie połączenia z siecią bezprzewodową.
Następnie należy wybrać metodę (Method) zabezpieczeń i typ szyfrowania zgodnie z ustawieniami urządzenia sieci bezprzewodowej, z którym ma zostać ustanowione połączenie. Do wyboru są następujące opcje: WPA PSK (TKIP) lub WPA PSK (AES). Jeśli metodą szyfrowania stosowaną w sieci bezprzewodowej jest system WPA, należy korzystać z opcji TKIP lub AES, a nie kombinacji tych metod szyfrowania, ponieważ urządzenie Bridge może jednocześnie używać tylko jednej z nich. Na przykład router Wireless MAXg Router korzysta z domyślnych ustawień WPA (TKIP and AES) (WPA [TKIP i AES]) Konieczna byłaby więc zmiana na TKIP lub AES.
Następnie w polu Pass phrase (Hasło dostępu) należy wprowadzić hasło dostępu. Musi ono składać się z co najmniej ośmiu znaków. Na każdym komputerze podłączonym do sieci bezprzewodowej musi zostać ustawione takie samo hasło dostępu. W polu Key rotation (Rotacja klucza) można ustawić częstotliwość wymiany klucza w sekundach. Określa ona, jak często urządzenie Bridge będzie automatycznie generować nowy klucz. W protokole TKIP (Temporal Key Integrity Protocol) klucze są szyfrowane za pomocą algorytmu mieszania, a dodatkowo funkcja kontroli integralności chroni je przed modyfikowaniem. AES (Advanced Encryption Standard) to technika kryptografii symetrycznej.
WEP to metoda szyfrowania zabezpieczająca bezprzewodową wymianę danych. Metoda WEP wykorzystuje kombinację kluczy 64-bitowych lub 128-bitowych i w ten sposób kontroluje dostęp do sieci oraz zabezpiecza każdą transmisję danych przez jej szyfrowanie. Aby rozkodować transmisję danych, każdy klient bezprzewodowy w sieci musi używać identycznego klucza 64-bitowego lub 128-bitowego.
Należy wybrać opcję w polu Method (Metoda) odpowiadającą ustawieniom urządzenia sieci bezprzewodowej, z którym ma zostać ustanowione połączenie. Jeśli zostanie wybrana opcja WEP open (Otwarte WEP) lub WEP shared (Udostępnione WEP), konieczne będzie wprowadzenie klucza.
Metoda znana także pod nazwą WDS Restrictions, która jest dostępna tylko w przypadku, gdy jako typ sieci bezprzewodowej w polu Wireless Network Type (Typ sieci bezprzewodowej) wybrano ustawienie Bridge (Most). Włączenie tej funkcji umożliwia innym urządzeniom Bridge łączenie się z wybranym urządzeniem. Firma US Robotics zaleca dodanie w ten sposób wyłącznie jednego dodatkowego urządzenia Bridge. Dodanie większej liczby tych urządzeń spowoduje spadek jakości i szybkości sieci.
Aby włączyć tę funkcję, należy zaznaczyć pole wyboru I want to specify the devices that can connect to this one (Chcę określić urządzenia, które mogą uzyskiwać połączenie). Następnie należy wprowadzić adres MAC każdego nowego urządzenia Bridge, do którego będzie podłączane to urządzenie, a następnie kliknąć przycisk Add (Dodaj). Domyślnie funkcja ta jest wyłączona.
WDS umożliwia korzystanie z wielu punktów dostępu lub routerów bezprzewodowych w celu połączenia z sobą kilku oddzielnych sieci. Podłączenie punktu dostępu lub routera bezprzewodowego do każdej sieci i włączenie funkcji WDS umożliwi klientom bezprzewodowym znajdującym się w najbliższym otoczeniu połączenie z siecią bezprzewodową, a jednocześnie zapewni możliwość utworzenia mostu z innym punktem dostępu lub routerem bezprzewodowym, który znajduje się w dalszej odległości. W przypadku mostowania bezprzewodowego punktu dostępu i produktu bezprzewodowego konieczne będzie wybranie tego samego kanału (Channel) i nazwy sieci (SSID), a także adresu MAC (MAC address) innych urządzeń wprowadzonych w tabeli ograniczeń WDS. Włączenie opcji WDS Restrictions (Ograniczenia WDS) pozwoli wprowadzić adresy MAC punktów dostępu lub routerów bezprzewodowych, które będą mogły łączyć się z każdym utworzonym punktem sieci bezprzewodowej. W ten sposób będzie można precyzyjnie ograniczyć dostęp do sieci bezprzewodowej.
Pola w tej części służą do wprowadzania bardziej zaawansowanych ustawień funkcji bezprzewodowych niż te, z którymi może mieć do czynienia przeciętny użytkownik. W przypadku zmiany któregokolwiek z poniższych ustawień należy najpierw zapisać ustawienia domyślne, aby można je było przywrócić w razie jakichkolwiek problemów.
W polu Power level (Poziom mocy) z menu rozwijanego można wybrać ustawienie 100%, 50% lub 25%. Poziom mocy określa moc sygnału bezprzewodowego emitowanego przez urządzenie Wireless MAXg Bridge. Jeśli na danym obszarze znajdują się inne sieci bezprzewodowe i sygnały mogą zachodzić na siebie, można obniżyć poziom mocy sygnału, aby zredukować zakłócenia.
W polu 54g mode (Tryb 54g) można wybrać ustawienie Automatic (Automatyczny), 802.11g Performance (Przepustowość 802.11g) lub 802.11b Only (Tylko przepustowość 802.11b). Jeśli stosowane są wyłącznie urządzenia w standardzie 802.11g, ustawienie 802.11g Performance zapewni najszybszą transmisję. Po wybraniu ustawienia 802.11b Only (Tylko przepustowość 802.11b) wszystkie komputery klienckie obsługujące standard 802.11b będą łączyć się z urządzeniem Wireless MAXg Bridge z szybkością przesyłania danych charakterystyczną dla standardu 802.11b.
Można zaznaczyć lub usunąć zaznaczenie w polu wyboru Automatic 54g protection (Automatyczna ochrona 54g). Po wybraniu powyższej opcji urządzenie Wireless MAXg Bridge będzie używać mechanizmu RTS/CTS do poprawy wydajności standardu 802.11g w sieciach wykorzystujących różne standardy 802.11. Jeśli nie wprowadzono zaznaczenia w tym polu wyboru wydajność standardu 802.11g w większości przypadków będzie zwiększana, podczas gdy inne tryby 802.11 (802.11b itd.) będą pełniły rolę drugorzędną.
Pole Supported rate (Obsługiwana szybkość) zawiera informacje na temat szybkości łącza bezprzewodowego, z jaką dane będą przesyłane i odbierane w sieci bezprzewodowej. Dostępne ustawienia: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54.
Multicast rate (Szybkość multiemisji) to szybkość przesyłania informacji do innych stacji. Dostępne ustawienia: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54.
W polu Basic rate set (Podstawowy zakres szybkości) można wybrać ustawienie Default (Domyślny), All (Wszystkie) lub 1 & 2 Mbps.
W polu Acceleration (Przyspieszenie) można wybrać ustawienie None (Brak), 54g+ (Xpress™) lub MAXg (125 Mbps). Te funkcje pozwalają ustawić normalną (None) lub przyspieszoną prędkość (54g+ lub MAXg).
Parametr Beacon Interval (Czas pomiędzy sygnałami identyfikacji) to przedział czasowy pomiędzy transmisjami sygnału identyfikacji. Sygnał identyfikacji to puls każdego bezprzewodowego komputera klienckiego lub urządzenia Bridge wysyłany do sieci w celu poinformowania o jego aktywności. Zalecana wartość, którą należy ustawić, to od 1 do 1000 milisekund.
Parametr RTS threshold (Próg dla żądania wysłania) oznacza czas oczekiwania przez urządzenie Bridge przed wysłaniem wiadomości RTS do komputera klienckiego. Skrót RTS oznacza Request to Send (Żądanie wysłania). Wiadomość RTS poinformuje docelowy komputer, sieć lub serwer, że komputer kliencki będzie wysłać dane i potrzebuje uprzywilejowanego dostępu do komputera lub sieci przez cały czas transmisji i odbierania danych. Jeśli klient sieci bezprzewodowej ma problemy z transmisją danych do komputera, sieci lub serwera, wartość RTS powinna zostać zmniejszona.
Parametr Fragmentation threshold (Próg fragmentacji) to maksymalny poziom osiągany przez urządzenie Bridge podczas przesyłania informacji, zanim pakiety zostaną podzielone na mniejsze fragmenty. Najczęściej problemy przy wysyłaniu informacji pojawiają się dlatego, że w sieci istnieje inny ruch i transmisje danych kolidują ze sobą. Można temu zapobiec, dzieląc informacje na fragmenty. Im niższa wartość, tym mniejszy musi być pakiet, zanim zostanie podzielony na fragmenty. Jeśli ustawiona jest wartość maksymalna (2346), fragmentacja jest całkowicie wyłączona.
Parametr DTIM Interval (Częstotliwość pakietów DTIM) to odstęp czasu, w którym pakiety DTIM są rozsyłane do komputerów klienckich w sieci. Skrót DTIM oznacza Delivery Traffic Indication Message (Informacja o zaistnieniu ruchu). DTIM to wiadomość rozsyłana do komputerów klienckich, dla których uaktywniono obsługę zarządzania energią, informująca je, że pojawiły się dane, które mają zostać do nich przesłane i że w związku z tym, muszą przejść w tryb aktywności, aby je otrzymać. Mniejsza wartość DTIM oznacza, że komputery klienckie nie mogą zbyt długo pracować w trybie oszczędzania energii. Wyższa wartość oznacza, że mogą przejść w tryb oszczędzania energii, ale równocześnie muszą dłużej pracować w trybie aktywności, ponieważ przesyłanych będzie więcej danych. Domyślna wartość dla częstotliwości pakietów DTIM to 1.
Parametr Preamble (Sekwencja wstępna) określa długość bloku sumy kontrolnej CRC (Cyclic Redundancy Check) używanej w komunikacji między urządzeniem Wireless MAXg Bridge a bezprzewodowym komputerem klienckim. Sieci obsługujące duży ruch powinny mieć tę opcję ustawioną na Short (Krótka), natomiast sieci obsługujące mały ruch na Long (Długa). Krótka sekwencja wstępna zwiększy całościową przepustowość informacji w sieci bezprzewodowej. Jeśli została wybrana opcja Short (Krótka), a do sieci dołączono komputer kliencki nieobsługujący tej funkcji, nie będzie się mógł on komunikować z urządzeniem Wireless MAXg Bridge.
Po zmianie ustawień urządzenia Wireless MAXg Bridge należy kliknąć przycisk Save (Zapisz), aby je zapisać i wprowadzić.
