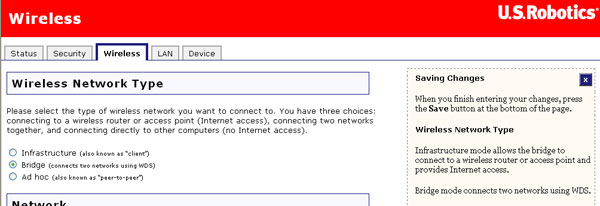

В веб-интерфейсе пользователя откройте вкладку Wireless (Беспроводная связь). В этом разделе можно настроить беспроводную сеть и изменить ее параметры для беспроводного моста Wireless MAXg Bridge.
В данном разделе можно выбрать тип сети, к которой необходимо подключить беспроводной мост Wireless MAXg Bridge. Доступны следующие типы сети: Infrastructure (Инфраструктура), Bridge (Мост) и Ad hoc (Прямое подключение). Если беспроводной мост Wireless MAXg Bridge будет использоваться для подключения компьютера или другого сетевого устройства к существующей беспроводной сети, выберите Infrastucture (Инфраструктура). Если беспроводной мост Wireless MAXg Bridge будет использоваться для соединения двух сетей WDS, выберите Bridge (Мост). Если беспроводной мост Wireless MAXg Bridge будет использоваться для подключения компьютера напрямую к другому компьютеру, поддерживающему беспроводное соединение, выберите Ad hoc (Прямое подключение).

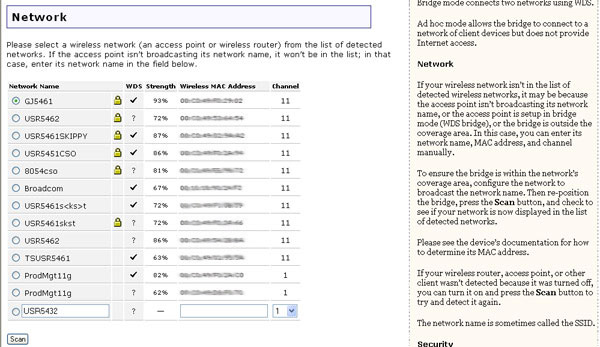

В этом разделе отображается список с обнаруженными устройствами беспроводной связи. В этот список внесены только те сетевые устройства, которые передают свои имена сети (SSID). Для каждого обнаруженного сетевого устройства отображается следующая информация:
Если в качестве типа беспроводной сети выбран режим Infrastructure (Инфраструктура) или Ad hoc (Прямое подключение), столбец WDS отображаться не будет.

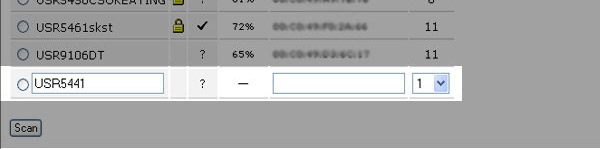

Если требуемое сетевое устройство по-прежнему отсутствует в списке, возможно, оно не передает имя сети (SSID). Выберите последнюю строку в списке и введите данные сетевого устройства вручную. Потребуется ввести имя сети, MAC-адрес и правильный канал существующей беспроводной сети.
В этом разделе содержится описание функций безопасности беспроводной связи. Все параметры безопасности должны совпадать с параметрами устройства беспроводной связи, к которому подключается мост Bridge. Настоятельно рекомендуется включить некоторые формы беспроводной безопасности, чтобы несанкционированные клиенты не могли получить доступ к сети.
Примечание. Все изменения параметров безопасности беспроводного маршрутизатора или точки доступа либо параметров моста Bridge также должны быть выполнены на всех беспроводных клиентах, устанавливающих соединение с мостом Bridge.

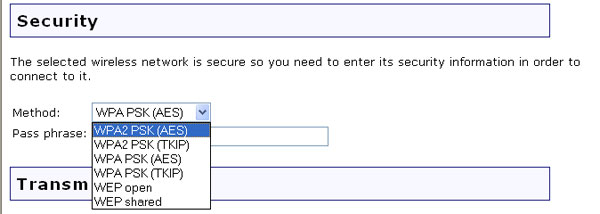

Для параметра Method (Метод) можно выбрать следующие значения:
Нужно будет настроить различные параметры в зависимости от выбранного значения параметра.
Использование ключей технологиями WPA очень похоже на ту защиту шифрованием WEP, которая используется при каждой передаче данных и в комбинации ключей для обеспечения управления доступом к сети, но в данном случае ключ используется только однажды - для активации процесса, и он является 256-битовым. После того как соединение установлено, ключ будет регулярно меняться на произвольно выбранную вариацию исходного ключа, что обеспечивает более высокий уровень защиты.
Примечание. Технологией WPA PSK (Предварительно заданный общий ключ) можно воспользоваться, только если беспроводная сеть, к которой необходимо подключиться, способна применять технологию WPA PSK в качестве режима проверки. Возможно, большое число устаревших беспроводных устройств не сможет использовать технологию WPA PSK, поэтому это необходимо проверить до выбора WPA PSK. Если режимы аутентификации не совпадают, установить соединение с беспроводной сетью не удастся.

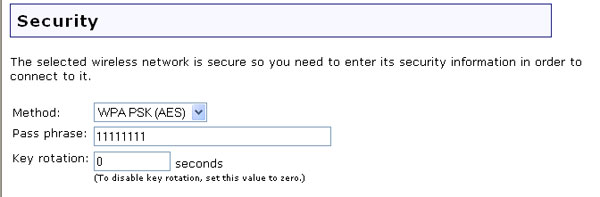

Потребуется выбрать Method (Метод обеспечения безопасности) и тип шифрования, соответствующие параметрам устройства беспроводной связи, к которому необходимо подключиться. Можно выбрать WPA PSK (TKIP) или WPA PSK (AES). При использовании технологии WPA в качестве метода шифрования в беспроводной сети необходимо использовать TKIP или AES, а не оба, поскольку мост Bridge поддерживает только один из двух. Например, маршрутизатор Wireless MAXg Router использует значения по умолчанию для WPA (TKIP и AES). Потребуется изменить значение этого параметра на маршрутизаторе на TKIP или AES.
Затем потребуется ввести Pass phrase (кодовую фразу). Кодовая фраза должна содержать не менее 8 символов. Эта кодовая фраза должна быть одной для всех компьютеров, входящих в беспроводную сеть. Также можно задать Key rotation (Чередование ключей) в секундах. Этот параметр определяет частоту, с которой мост Bridge будет автоматически генерировать новый ключ. TKIP (Temporal Key Integrity Protocol - протокол целостности временного ключа) позволяет шифровать ключи, используя алгоритм хеширования, и благодаря функции проверки целостности гарантирует, что ключи не были изменены. AES (Advanced Encryption Standard - расширенный стандарт шифрования) - это технология шифрования с использованием симметричного ключа.
WEP - это система шифрования, которая используется для защиты при беспроводной передаче данных. В WEP используется комбинация 64-битовых или 128-битовых ключей для обеспечения контроля доступа к вашей сети и безопасности шифрования при любой передаче данных. Для дешифровки передачи данных у каждого клиента беспроводной связи в сети должен использоваться идентичный 64-битовый или 128-битовый ключ.

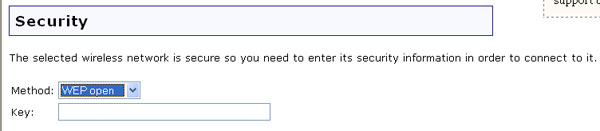

Потребуется выбрать Method (Метод обеспечения безопасности), соответствующий параметрам устройства беспроводной связи, к которому необходимо подключиться. При выборе значения WEP open (Открытая WEP) или WEP shared (Совместная WEP) необходимо ввести Key (Ключ).

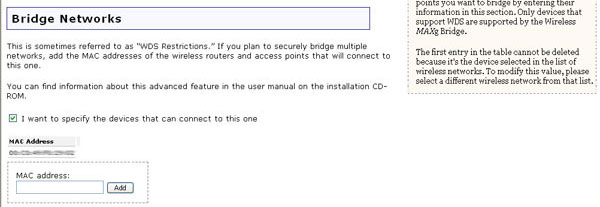

Иначе называются ограничениями WDS и доступны, только если в качестве типа беспроводной сети выбран Bridge (Мост). Эта функция позволяет мостам подключиться к данному мосту Bridge. Компания US Robotics рекомендует подключение только одного моста Bridge этим способом. Последовательное подключение более одного моста Bridge повлечет за собой ухудшение качества работы сети и снижение скорости.
Для включения этой функции установите флажок I want to specify the devices that can connect to this one (Необходимо указать устройства, которые могут подключаться к этому мосту). Затем потребуется ввести MAC-адрес каждого нового моста Bridge, подключаемого к данному мосту, а затем нажать Add (Добавить). По умолчанию эта функция отключена.
Функция WDS позволяет с помощью нескольких точек доступа или беспроводных маршрутизаторов объединять несколько отдельных сетей. Подключение точки доступа или беспроводного маршрутизатора к каждой сети и активация функции WDS позволяют беспроводным клиентам, находящимся в непосредственной области, подключиться к беспроводной сети тогда, как будет создан мост с другой точкой доступа или беспроводным маршрутизатором, находящимися дальше в цепи. Беспроводная точка доступа и беспроводное устройство, с которым создается мост, должны находится на том же канале и иметь то же имя сети (SSID), также необходимо ввести MAC-адрес другого устройства в таблицу ограничений WDS. Функция ограничений WDS позволяет вводить MAC-адреса точек доступа или беспроводных маршрутизаторов, которые будут способны подключиться к каждой точке созданной беспроводной сети. При этом создается ограничение доступа к беспроводной сети.

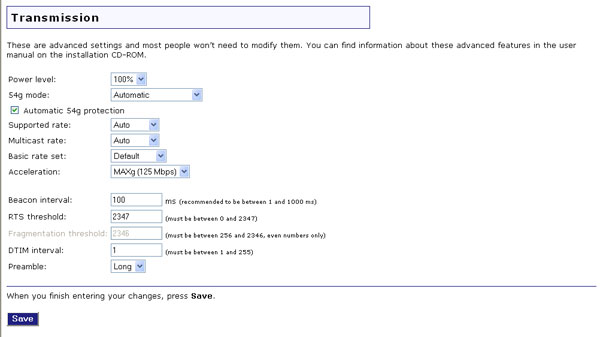

Поля в этой области касаются дополнительных, более специальных функций, большинству пользователей не потребуется их менять. При необходимости изменения этих параметров сначала запишите значения параметров по умолчанию, чтобы к ним всегда можно было вернуться в случае возникновения каких-либо сложностей.
Для параметра Power level (Уровень мощности) можно установить 100%, 50% или 25%, выбрав значение из раскрывающегося меню. Уровень мощности устанавливает мощность беспроводного сигнала, передаваемого беспроводным мостом Wireless MAXg Bridge. Если беспроводной сигнал может перекрываться другими беспроводными сетями и желательно сократить воспринимаемые помехи, возможно, потребуется установить пониженный уровень.
Для режима 54g mode можно выбрать параметр Automatic (Автоматический), 802.11g Performance (Производительность 802.11g) или 802.11b Only (Только 802.11b). Если все используемое оборудование поддерживает 802.11g, то при выборе параметра 802.11g Performance (Производительность 802.11g) будет достигнута максимальная производительность. Если выбран параметр 802.11b Only (Только 802.11b), все клиенты, поддерживающие 802.11b, будут подключаться к беспроводному мосту Wireless MAXg Bridge с использованием скоростей передачи данных 802.11b.
Можно установить или снять флажок Automatic 54g protection (Автоматическая защита 54g). При выборе этого параметра беспроводной мост Wireless MAXg Bridge будет использовать RTS/CTS для увеличения быстродействия 802.11g в смешанной среде 802.11. Если этот параметр не выбран, производительность 802.11g в большинстве случаев будет максимальной, в то время как другие режимы 802.11 (802.11b и т.д.) будут второстепенными.
Параметр Supported rate (Поддерживаемая скорость) - это скорость беспроводного соединения, при которой информация будет передаваться и приниматься по беспроводной сети. Можно выбрать значения 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54.
Multicast rate (Скорость многоадресной передачи) - это скорость отправки информации на другие станции. Можно выбрать значения 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54.
Для параметра Basic rate set (Установка базовой скорости) можно выбрать значение Default (По умолчанию), All (Все) или 1 & 2 Mbps (1 и 2 Мбит/с).
Для параметра Acceleration (Ускорение) можно выбрать значение None (Нет), 54g+ (Xpress™) или MAXg (125 Mbps). Эти значения определяют либо обычные скорости (None), либо скорости с ускорением (54g+ или MAXg).
Beacon Interval (Интервал маяка) - это временной интервал между передачами маяка. Маяк в основном использует периодические импульсы для беспроводного клиента или моста Bridge, посылая сигнал, который сообщает сети, что он все еще активен. Рекомендуется значение в диапазоне от 1 до 1000 миллисекунд.
RTS threshold (Порог RTS) - это время ожидания мостом Bridge перед отправкой клиенту сообщения RTS (запрос на пересылку). RTS означает запрос на отправку (Request to Send). Сообщение RTS говорит целевому компьютеру, сети или серверу о том, что клиент пытается отправить данные и хочет получить приоритетный доступ к компьютеру или сети во время передачи или получения информации. Если клиент испытывает затруднения при передаче данных на компьютер, сеть или сервер, указанный порог следует понизить.
Fragmentation threshold (Порог фрагментации) - это максимальный уровень фрагментации, которого достигает мост Bridge при отправке информации в пакетах, прежде чем пакеты будут разбиты на фрагменты. Обычно проблемы возникают при отправке информации, поскольку существует другой сетевой трафик, и передаваемые данные конфликтуют. Это можно исправить, разбив информацию на фрагменты. Чем ниже установлен порог фрагментации, тем меньше будет размер пакета перед разбивкой на фрагменты. При максимальном значении (2346) фрагментирование практически отключается.
DTIM Interval (Интервал DTIM) устанавливает интервал времени, через который клиентам сети будут отправляться сообщения DTIM. DTIM означает сообщение о трафике доставки (Delivery Traffic Indication Message). DTIM - это сообщение, направляемое клиентам сети, для которых осуществляется управление энергопотреблением; в сообщении указывается, что есть информация, которая должна быть им отправлена, поэтому они снова должны активироваться, чтобы получить эту информацию. Если это число мало, то эти клиенты в течение долгого времени не смогут перейти в энергосберегающий режим. Большее число означает, что они смогут перейти в энергосберегающий режим, но будут вынуждены дольше оставаться активными, поскольку для отправки им будет накапливаться большее количество информации. Значение по умолчанию для интервала DTIM - 1.
Preamble (Преамбула) определяет длину блока CRC (Cyclic Redundancy Check - циклическая контрольная сумма) для связи между беспроводным мостом Wireless MAXg Bridge и беспроводными клиентами. Для сетей с большим трафиком следует выбирать параметр преамбулы Short (Короткая), а для сетей с незначительным трафиком - Long (Длинная). Короткая преамбула увеличит общую пропускную способность беспроводной сети. Если выбрано значение Short (Короткая) и какой-либо клиент в сети не поддерживает это значение, то этот клиент не сможет поддерживать связь с беспроводным мостом Wireless MAXg Bridge.
После каждого изменения параметров беспроводного моста Wireless MAXg Bridge необходимо нажать кнопку Save (Сохранить), чтобы сохранить и применить изменения.
