Ceci permet d'ouvrir une nouvelle fenêtre contenant différents onglets pour les diverses options de configuration. Les différents onglets sont les suivants : System (Système), TCP/IP, AppleTalk, NetBEUI, Port et Wireless (Sans fil).
Système
Dans cet onglet, vous pouvez modifier les éléments suivants :
Device Name (Nom du périphérique)
Device Password (Mot de passe du périphérique) : pour modifier le mot de passe du serveur d'impression, sélectionnez Change Device Password (Modifier le mot de passe du périphérique) et saisissez le nouveau mot de passe dans les champs Password (Mot de passe) et Confirm Password (Confirmer le mot de passe).
Protocol (Protocole) : vous pouvez choisir Enable (Activer) ou Disable (Désactiver) pour activer ou désactiver les protocoles utilisés par le Wireless USB Print Server. La désactivation des protocoles non utilisés sur votre réseau local peut permettre d'améliorer les performances.
TCP/IP
Dans cet onglet, vous pouvez configurer le protocole de réseau TCP/IP. Les options de base sont les suivantes :
Dynamic IP Address (DHCP) (Adresse IP dynamique - DHCP) : choisissez cette option si vous avez un serveur DHCP sur votre réseau capable d'attribuer automatiquement une adresse IP au Wireless USB Print Server.
Fixed IP Address (Adresse IP fixe) : choisissez cette option si vous n'avez pas de serveur DHCP sur votre réseau capable d'attribuer automatiquement des données IP. Si vous choisissez cette option, vous devez manuellement saisir les informations suivantes :
IP Address (Adresse IP) : choisissez une adresse IP inutilisée à partir de la plage d'adresses utilisée dans votre réseau LAN.
Subnet Mask (Masque de sous-réseau) : utilisez les mêmes valeurs que les autres ordinateurs sur votre réseau LAN.
Gateway (Passerelle) : utilisez les mêmes valeurs que les autres ordinateurs sur votre réseau LAN.
Le Wireless USB Print Server prend aussi en charge la fonction Auto-IP. Si le Wireless USB Print Server est réglé sur Dynamic IP Address, mais qu'il n'y a pas de serveur DHCP sur le réseau, le Wireless USB Print Server obtiendra automatiquement une IP située dans une fourchette comprise entre 169.254.1.1 et 169.254.254.254. Dans ce cas, même si le Wireless USB Print Server était initialisé avec une fonction Auto-IP, il passera à DHCP si un serveur DHCP est détecté. Les paramètres de session TCP ne doivent être changés que si votre administrateur réseau le conseille.
AppleTalk
Les informations de cet onglet s'appliquent uniquement aux utilisateurs Macintosh. Généralement, il n'y a pas besoin de configuration du Wireless USB Print Server pour utiliser AppleTalk. Si vous avez besoin de faire des changements, vous pouvez configurer les paramètres suivants :
Paramétrez le champ Zone Name (Nom de zone) de façon à déterminer quels systèmes Apple peuvent avoir accès à l'imprimante connectée au Wireless USB Print Server.
Le champ Printer Type (Type d'imprimante) est utilisé pour décrire le pilote d'imprimante utilisé pour chaque port.
Le Communication Protocol (Protocole de communication) peut être ASCII ou Binary (Binaire). Il doit correspondre aux paramètres des systèmes de l'ordinateur Apple utilisant le Wireless USB Print Server.

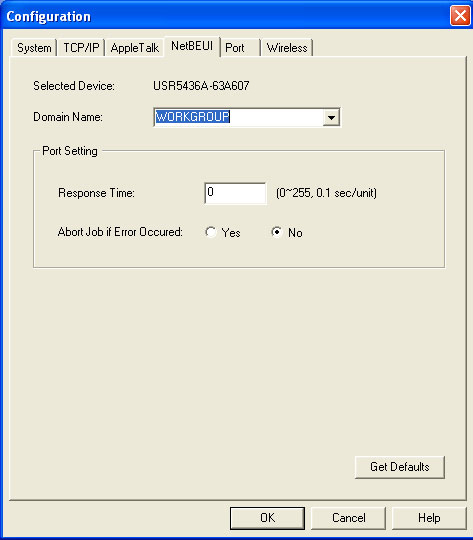

NetBEUI
Vous pouvez configurer les options suivantes :
Choisissez le Domain Name (Nom de domaine) du Wireless USB Print Server sélectionné.
Indiquez la rapidité avec laquelle les travaux sont envoyés vers l'imprimante en utilisant le champ Response Time (Temps de réponse). Vous pouvez choisir toute valeur comprise entre 0 et 255 secondes.
Sélectionnez l'option souhaitée pour le paramètre Abort Job if Error Occured (Abandonner le travail en cas d'erreur).
Yes (Oui) cause l'abandon du travail d'impression dès qu'une erreur survient.
No (Non, critère par défaut) aura comme conséquence d'essayer de continuer, mais risque de causer des erreurs d'impression.

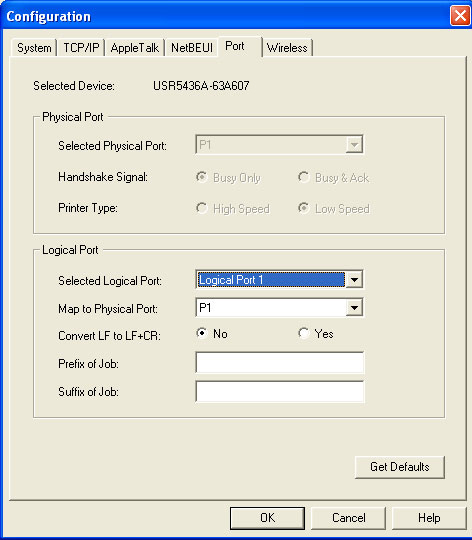

Port
Il y a deux tableaux dans cet écran : Physical Port et Logical Port.
Physical Port (Port physique)
Les paramètres suivants peuvent être modifiés pour le port physique :
Selected Physical Port (Port physique choisi) : choisissez le port physique d'imprimante que vous souhaitez configurer.
Handshake Signal (Signal d'établissement de liaison) : choisissez Busy Only (Occupé uniquement) ou Busy & Ack (Occupé et accusé de réception) pour le port physique.
Printer Type (Type d'imprimante) : choisissez High Speed (Rapide) ou Low Speed (Lente).
Logical Port (Port logique)
Les Ports logiques (imprimantes) peuvent être utilisés dans l'environnement Unix. Les paramètres suivants peuvent être modifiés :
Selected Logical Port (Port logique choisi) : choisissez le port logique d'imprimante que vous souhaitez configurer.
Map to Physical Port (Carte de port physique) : choisissez le port physique d'imprimante que l'imprimante logique utilisera.
Convert LF to LF+CR (Convertir LF en LF+CR) : si l'option est cochée, les caractères LF (retour à la ligne) se convertissent en CR+LF (retour chariot et retour à la ligne).
Prefix of Job (Préfixe du travail) : chaîne de contrôle d'imprimante à envoyer à l'imprimante avant chaque travail d'impression. Cette chaîne ne doit pas dépasser 15 caractères hexadécimaux.
Suffix of Job (Suffixe du travail) : chaîne de contrôle d'imprimante à envoyer à l'imprimante après chaque travail d'impression. Cette chaîne ne doit pas dépasser 15 caractères hexadécimaux.
Le bouton Get Defaults (Rétablir les paramètres par défaut) réinitialise la configuration, qui reprend les valeurs par défaut.

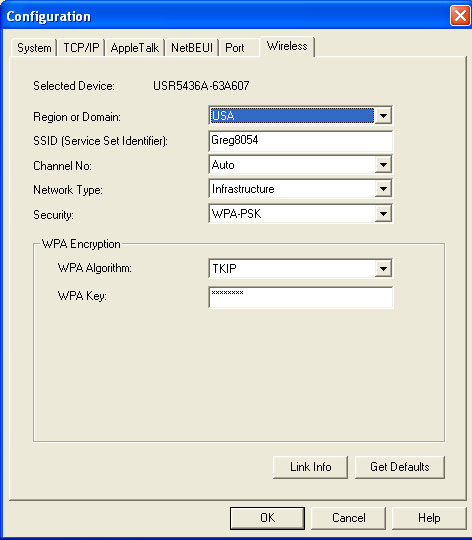

Sans fil
Dans cette zone, vous pouvez sélectionner ou saisir les informations suivantes pour votre connexion sans fil :
Region or Domain (Région ou domaine) : vous avez le choix entre Etats-Unis, Canada, Europe/Australie et Japon. Si la région n'est pas encore sélectionnée, choisissez celle dans laquelle vous utiliserez le Wireless USB Print Server. Selon la région que vous sélectionnez et les restrictions imposées par la réglementation locale, le domaine sélectionné aura une incidence sur les canaux disponibles lors des transmissions sans fil.
SSID : le SSID est le nom de réseau de votre routeur ou point d'accès sans fil. Vous devez saisir le SSID du routeur ou du point d'accès sans fil auquel vous souhaitez connecter le Wireless USB Print Server. Si vous ne saisissez pas le SSID correct, vous ne pourrez pas vous connecter à votre routeur sans fil ou point d'accès.
Channel No. (Numéro de canal) : les canaux disponibles dépendent du type de réseau (Network Type) sélectionné. Si vous êtes en mode Infrastructure, la seule option disponible est Auto. En mode Ad Hoc, vous pouvez sélectionner un canal spécifique sur lequel votre réseau sans fil transmet, au sein d'une plage acceptable pour votre région.
Network Type (Type de réseau) : il s'agit du type de réseau sans fil auquel vous souhaitez vous connecter. Vous avez le choix entre Infrastructure et Ad Hoc. Si vous utilisez un point d'accès ou un routeur sans fil dans votre réseau sans fil, vous devez sélectionner Infrastructure. Dans le cas contraire, vous devez sélectionner Ad Hoc.
Security (Sécurité) : ce champ offre trois options : WPA-PSK, WEP et Disable (Désactiver).
Si vous sélectionnez WPA-PSK, vous devez sélectionner le cryptage WPA dans le champ WPA Algorithm et saisir la clé WPA dans WPA Key. TKIP est la seule forme de cryptage WPA (WPA Algorithm) prise en charge par le Wireless USB Print Server. Vous devrez ensuite saisir la clé WPA (WPA Key) pour votre réseau sans fil. Dans certains produits sans fil, cette authentification est également appelée clé réseau. Elle doit comporter au moins huit caractères.
Si vous sélectionnez WEP, vous devrez choisir une forme d'authentification dans le champ WEP Authentication. Vous avez le choix entre Open System (Système ouvert) et Shared Key (Clé partagée). Vous devez choisir entre 64 bits Hex et 128 bits Hex, ce qui détermine la taille de la clé. Après avoir fait votre choix, vous devrez saisir jusqu'à quatre clés.
Hex
64 bits
10 caractères
128 bits
26 caractères
Vous devrez aussi sélectionner la clé par défaut (Default Key). Il s'agit de la clé utilisée pour le cryptage. Les autres clés sont utilisées pour le décryptage.
