Dans l'interface utilisateur Web, cliquez sur l'onglet Wireless (Sans fil). Cette section vous permet de configurer et de modifier les paramètres de réseau sans fil du Wireless MAXg Range Extender.
Remarque : pour chaque client sans fil du réseau sans fil, le mode Infrastructure doit être sélectionné dans son utilitaire de configuration, ainsi que le nom de réseau (SSID) adéquat et les informations de sécurité appropriées, de façon à ce que chacun d'entre eux puisse se connecter au Wireless MAXg Range Extender. Pour déterminer comment vous pouvez configurer ces paramètres, reportez-vous à la documentation de vos clients sans fil.

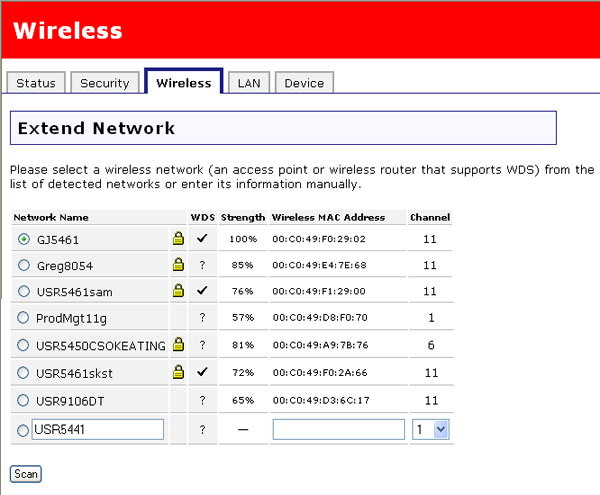

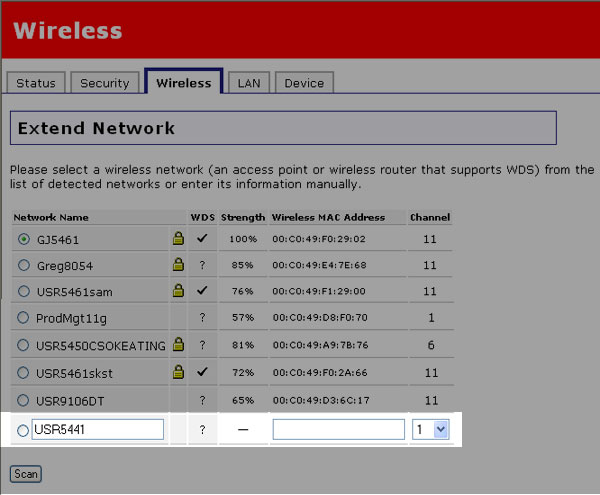

Dans cette section, vous pouvez afficher la liste des périphériques réseau sans fil détectés. Seuls les périphériques réseau qui diffusent leur nom de réseau (SSID) figureront dans cette liste. Pour chaque périphérique réseau détecté, les informations suivantes s'afficheront :
Si le périphérique réseau adéquat n'apparaît pas, son nom de réseau (SSID) n'est sans doute pas diffusé. Sélectionnez la dernière ligne d'entrée de la liste et saisissez manuellement les informations concernant ce périphérique réseau. Vous devrez entrer le nom de réseau, l'adresse MAC sans fil et le bon canal du réseau sans fil.
Le nom de réseau (SSID) doit être celui du réseau sans fil auquel le Range Extender se connecte. Le nom de réseau peut contenir 32 caractères alphanumériques au maximum, y compris des espaces simples et des espaces soulignés (_).

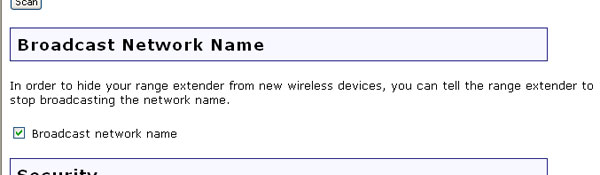

Vous pouvez également définir si le nom de réseau doit être diffusé ou non. Pour cela, cochez ou décochez la case Broadcast network name (Diffuser le nom de réseau). Si cette option est activée, le nom de réseau sera diffusé pour que tout utilisateur se trouvant dans la zone et recherchant les périphériques sans fil puisse voir le Range Extender. Si cette option est désactivée, seuls les clients sans fil qui connaissent votre nom de réseau pourront localiser le Range Extender. Il est recommandé de ne pas diffuser votre nom de réseau. Vous augmenterez ainsi le niveau de sécurité de votre Range Extender.
Dans cette section, vous pouvez activer les fonctionnalités de sécurité sans fil. Tous les paramètres de sécurité doivent être identiques à ceux du périphérique réseau sans fil auquel le Range Extender se connectera. Il est fortement recommandé d'activer un type de sécurité sans fil afin que les clients non autorisés ne puissent pas accéder à votre réseau.
Remarque : toutes les modifications effectuées aux paramètres de sécurité du routeur ou du point d'accès sans fil ou au Range Extender doivent également être apportées à l'ensemble des clients sans fil qui se connecteront au Range Extender.

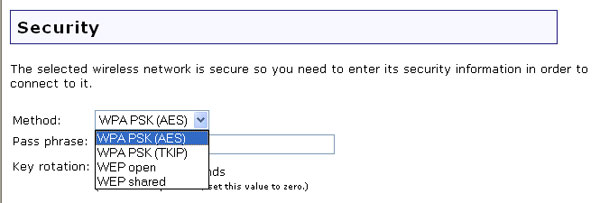

Pour le paramètre Method (Méthode), sélectionnez l'une des options suivantes :
Les paramètres à configurer varient en fonction de l'option choisie.
L'utilisation des clés WPA est très similaire au WEP en ce sens que la sécurité par cryptage est utilisée pour chaque transmission de données et qu'une combinaison de clés est utilisée pour contrôler l'accès au réseau. Néanmoins, la clé n'est utilisée qu'une seule fois pour lancer le processus. En outre, il s'agit d'une clé 256 bits. Une fois la communication établie, la clé est régulièrement modifiée selon une variation aléatoire, ce qui offre un niveau de sécurité plus élevé.
Remarque : les options WPA PSK (clé prépartagée) s'utilisent uniquement si le réseau sans fil auquel vous souhaitez vous connecter est capable d'utiliser une version de WPA PSK en tant que mode d'authentification. Sachant que les premiers périphériques sans fil ne prennent pas tous en charge l'option WPA PSK, vérifiez si vos périphériques sont compatibles avec ce mode avant de le sélectionner. Si les modes d'authentification sont incompatibles, il vous sera impossible de vous connecter au réseau sans fil.

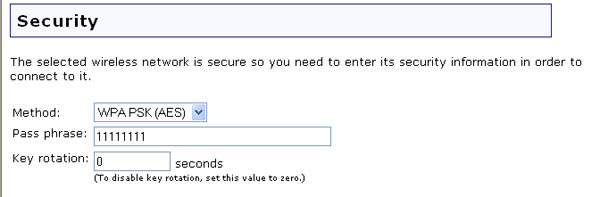

Vous devrez sélectionner la méthode (Method) de sécurité et le type de cryptage qui correspondent aux paramètres du périphérique réseau sans fil auquel vous serez connecté. Vous pouvez choisir WPA PSK (TKIP) ou WPA PSK (AES). Si vous utilisez le WPA comme méthode de cryptage de votre réseau sans fil, vous devez avoir recours soit au cryptage TKIP, soit au cryptage AES, car le Range Extender n'en prend qu'un en charge. Par exemple, le Wireless MAXg Router utilise un paramètre par défaut de WPA (TKIP et AES). Le routeur devra être défini sur TKIP ou AES. De plus, le Range Extender ne prend pas en charge le WPA2 PSK ou WPA/WPA2 avec l'authentification 802.1x (RADIUS).
Vous devrez ensuite saisir une phrase d'authentification dans le champ Pass phrase. Celle-ci doit comporter au moins 8 caractères et devra être la même sur tous les ordinateurs connectés au réseau sans fil. Vous pouvez également définir l'option Key rotation (Rotation des clés) exprimée en secondes. Cette opération permet de déterminer la fréquence de génération automatique d'une nouvelle clé par le Range Extender. Le protocole TKIP (Temporal Key Integrity Protocol) crypte les clés à l'aide d'un algorithme et s'assure qu'elles n'ont pas été manipulées en ajoutant une fonction de vérification de l'intégrité. AES (Advanced Encryption Standard) est une technique de cryptage symétrique des clés.
Le WEP est une méthode de cryptage permettant de protéger les communications de données sans fil. Il associe des clés 64 bits à des clés 128 bits pour permettre de contrôler l'accès à votre réseau et pour assurer la sécurité de toutes vos transmissions de données en les cryptant. Pour décoder une transmission, chaque client sans fil du réseau doit utiliser la même clé 64 ou 128 bits.

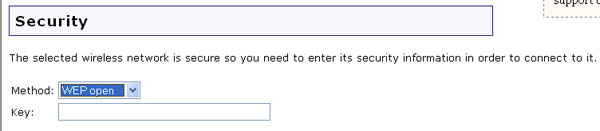

Vous devrez sélectionner la méthode (Method) de sécurité qui correspond aux paramètres du périphérique réseau sans fil auquel vous serez connecté. Si vous activez WEP open (WEP ouvert) ou WEP shared (WEP partagé), vous devrez saisir une clé (Key).

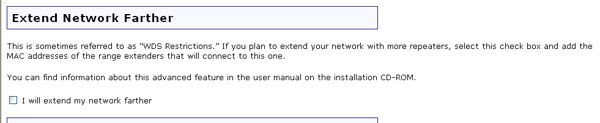

Cette méthode est aussi appelée « restrictions WDS ». Si vous activez cette fonction, d'autres périphériques Range Extender pourront se connecter au réseau. U.S Robotics recommande d'ajouter un seul Range Extender. Si vous ajoutez plusieurs périphériques Range Extender à la suite, la qualité et la rapidité de votre réseau en seront affectées.

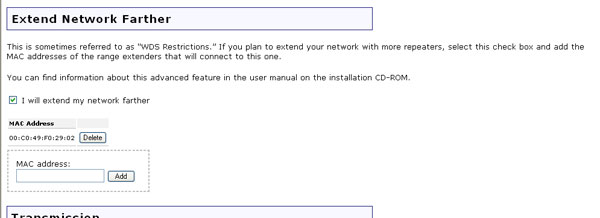

Pour activer cette fonction, cochez la case en regard de I will extend my network farther (Je souhaite étendre davantage mon réseau). Vous devrez ensuite entrer l'adresse MAC sans fil de chaque nouveau Range Extender auquel vous souhaitez vous connecter, puis cliquer sur Add (Ajouter). Par défaut, cette fonction est désactivée.
Le WDS permet d'utiliser divers points d'accès ou routeurs sans fil pour connecter simultanément plusieurs réseaux distincts. En connectant un point d'accès ou un routeur sans fil à chaque réseau et en activant la fonction WDS, les clients sans fil à proximité pourront se connecter au réseau sans fil et un pont sera créé à un autre point d'accès ou routeur sans fil distant. Le point d'accès et le périphérique sans fil pour lesquels un pont sera créé devront avoir le même canal et le même nom de réseau (SSID), ainsi que l'adresse MAC de l'autre périphérique saisie dans le tableau des restrictions WDS. L'activation de l'option WDS Restrictions (Restrictions WDS) permet d'entrer les adresses MAC des points d'accès ou routeurs sans fil qui pourront se connecter à chaque point du réseau sans fil que vous avez créé. L'accès au réseau sans fil sera ainsi limité de façon précise.

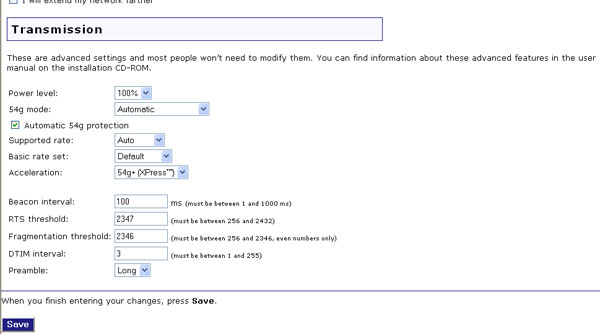

Les champs de cette zone sont associés à des fonctions avancées qui ne concernent pas la majorité des utilisateurs. Si vous souhaitez modifier ces paramètres, notez les paramètres par défaut avant d'effectuer toute modification de façon à pouvoir redéfinir ces derniers si vous rencontrez un problème.
Sous Power level (Niveau de puissance), sélectionnez 100 %, 50 % ou 25 % dans le menu déroulant. Le niveau de puissance définit la force du signal sans fil transmis par le Wireless MAXg Range Extender. Vous pouvez choisir un niveau moins élevé si vous vivez dans un endroit où votre signal peut se superposer à d'autres réseaux sans fil, et que vous souhaitez réduire l'interférence rencontrée.
Sous 54g mode (Mode 54g), vous pouvez sélectionner Automatic (Automatique), 802.11g Performance (Performances 802.11g) ou 802.11b Only (802.11b uniquement). Si vous utilisez un équipement entièrement 802.11g, 802.11g Performance offre le débit le plus rapide. Si vous sélectionnez 802.11b Only, tous les clients pouvant utiliser le 802.11b se connecteront au Wireless MAXg Range Extender à un débit de données de 802.11b.
Vous pouvez cocher ou décocher la case Automatic 54g protection (Protection 54g automatique). Si vous activez cette option, le Wireless MAXg Range Extender utilisera le RTS/CTS pour améliorer les performances 802.11g dans des environnements mixtes 802.11. Si vous la désactivez, les performances 802.11g seront optimisées dans la plupart des cas tandis que les autres modes 802.11 (802.11b, etc.) seront secondaires.
Le débit pris en charge (Supported rate) est le débit de connexion sans fil auquel les informations sont transmises et reçues sur votre réseau sans fil. Vous pouvez choisir Auto, 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 ou 54.
Sous Basic rate set (Débits de base définis), vous pouvez choisir Default (Par défaut), All (Tout) ou 1 & 2 Mbps (1 et 2 Mbits/s).
Sous Acceleration (Accélération), vous pouvez choisir None (Aucune), 54g+ (Xpress™) ou MAXg (125 Mbps) (MAXg 125 Mbits/s). Cette fonction permet d'opter pour des débits normaux (None) ou des débits accélérés (54g+ ou MAXg).
L'intervalle de balise (Beacon Interval) correspond au temps séparant les transmissions de signaux de balises. Une balise peut être assimilée au battement de cœur d'un client sans fil ou d'un Range Extender. Elle envoie un signal au réseau pour lui indiquer qu'elle est toujours active. Elle doit être définie sur une valeur comprise entre 1 et 1 000 millisecondes.
Le seuil RTS (RTS threshold) correspond au délai au bout duquel le Range Extender envoie un message RTS au client. RTS signifie Request to Send (Demande pour émettre). Un message RTS indique au réseau, au serveur ou à l'ordinateur cible que le client essaye d'envoyer des données et qu'il veut d'abord accéder à l'ordinateur ou au réseau lors de la transmission et de la réception des informations. Si un client a des difficultés à transmettre des données à un ordinateur, réseau ou serveur, ce seuil doit être diminué.
Le seuil de fragmentation (Fragmentation threshold) corrrespond au niveau maximal que peut atteindre le Range Extender lors de l'envoi d'informations en paquets, avant que ces paquets ne soient fragmentés. Si vous rencontrez des problèmes pour envoyer des informations, cela provient généralement de la présence d'autres données sur le réseau, celles-ci provoquant une collision au niveau du trafic. Il est possible de résoudre ce problème en fragmentant les informations. Plus le seuil de fragmentation est bas, plus un paquet doit être petit avant d'être fragmenté. Si vous définissez cette option sur son seuil maximal, à savoir 2346, ceci revient à désactiver la fragmentation.
L'intervalle DTIM (DTIM Interval) correspond à l'intervalle entre l'envoi de chaque DTIM aux clients du réseau. DTIM signifie Delivery Traffic Indication Message. Un DTIM est un message envoyé aux clients du réseau dont les dépenses d'énergie sont contrôlées. Ce message les informe que des informations vont leur être envoyées. Dès réception de ce message, les clients quittent le mode d'économie d'énergie afin de pouvoir les recevoir. Un chiffre bas signifie que les clients ne pourront pas passer en mode d'économie d'énergie pendant une longue période. Un chiffre plus élevé signifie qu'ils pourront passer en mode d'économie d'énergie, mais qu'ils devront rester actifs plus longtemps, étant donné que davantage d'informations se seront accumulées pour leur être envoyées. Cette option est définie par défaut sur 3.
Le préambule (Preamble) définit la longueur du bloc CRC (Contrôle de redondance cyclique) pour une communication entre le Wireless MAXg Range Extender et les clients sans fil. Définissez cette option sur Short (Court) pour des réseaux à fort trafic. Sélectionnez Long (Long) pour des réseaux à faible trafic. Un préambule court augmentera le débit général des informations sur le réseau sans fil. Si vous avez sélectionné Short, et qu'un client du réseau ne prend pas en charge ce paramètre, ce client ne pourra pas communiquer avec le Wireless MAXg Range Extender.
Une fois que vous avez modifié les paramètres de connexion sans fil du Wireless MAXg Range Extender, cliquez sur Save (Enregistrer) afin de sauvegarder et d'appliquer vos modifications.
