W sieciowym interfejsie użytkownika należy kliknąć kartę Wireless (Sieć bezprzewodowa). Na tej karcie można skonfigurować i modyfikować ustawienia sieci bezprzewodowej routera Wireless MAXg Router.
W górnej części sekcji można zaznaczyć lub usunąć zaznaczenie pola wyboru Allow wireless connections (Zezwalaj na połączenia bezprzewodowe). Jeśli połączenia bezprzewodowe są niedozwolone, do sieci mogą uzyskać dostęp tylko urządzenia, które podłączono do routera przy użyciu kabla sieciowego. Jeśli nie istnieje żaden klient bezprzewodowy, wyłączenie opcji połączeń bezprzewodowych zapewnia pełne bezpieczeństwo sieci bezprzewodowej.
Domyślne ustawienie opcji Allow wireless connections (Zezwalaj na połączenia bezprzewodowe) zezwala klientom bezprzewodowym na łączenie się z routerem Wireless MAXg Router. Aby zapewnić obsługę klientów bezprzewodowych, należy skonfigurować następujące opcje sieci bezprzewodowej.
Uwaga: Każdy bezprzewodowy komputer kliencki w sieci bezprzewodowej musi pracować w trybie infrastrukturalnym (w tym celu należy w programie konfiguracyjnym włączyć tryb Infrastructure) jak również posiadać prawidłową nazwę sieci (SSID) oraz dane zabezpieczeń, aby połączyć się z routerem Wireless MAXg Router. Sprawdź dokumentację komputerów klienckich w sieci, aby uzyskać informacje, jak skonfigurować te ustawienia.
Domyślna nazwa sieciowa routera Wireless MAXg Router to USR5461. Jest ona używana przez bezprzewodowe komputery klienckie do identyfikowania routera Wireless MAXg Router. Firma U.S. Robotics zaleca zmianę nazwy sieciowej na inną, unikalną w skali sieci, tak aby możliwa była łatwa identyfikacja sieci, z którą ustanawia się połączenie, jeśli możliwe jest połączenie z kilkoma sieciami. Nazwa sieciowa może zawierać maksymalnie 32 znaków alfanumerycznych, w tym także podkreślenia (_).
Można skonfigurować rozgłaszanie nazwy sieciowej (SSID), zaznaczając pole wyboru Broadcast network name (Rozgłaszaj nazwę sieciową) lub usuwając jego zaznaczenie. Jeśli opcja ta jest włączona, nazwa sieciowa będzie rozgłaszana. W efekcie każdy użytkownik znajdujący się w najbliższym obszarze i skanujący sieć w poszukiwaniu urządzeń bezprzewodowych odnajdzie dany router. Jeśli opcja ta jest wyłączona, router zlokalizują tylko bezprzewodowe komputery klienckie, które znają jego nazwę sieciową. Ze względów na bezpieczeństwo routera firma U.S. Robotics nie zaleca rozgłaszania jego nazwy sieciowej.
Jeśli router Wireless MAXg Router będzie eksploatowany w miejscu publicznym, gdzie należy uniemożliwić bezprzewodowym komputerom klienckim współdzielenie plików lub drukarek, zaznacz pole wyboru Access point isolation (Izolowanie punktu dostępu). Po zaznaczeniu tego pola wyboru bezprzewodowe komputery klienckie będą posiadać jedynie dostęp do sieci Internet. Przykładowo uaktywnienie tej funkcji może być przydatne w publicznym punkcie dostępowym, taki jak hotel czy kawiarnia. Domyślnie funkcja ta jest wyłączona.
Funkcja Bridge Mode (Tryb mostowania) używana jest do ustanawiania bezprzewodowego połączenia między dwoma odrębnymi sieciami. Po uaktywnieniu tej funkcji bezprzewodowe komputery klienckie nie będą w stanie połączyć się z routerem Wireless MAXg Router. Mostowania używa się do łączenia dwóch sieci lub dwóch grup przewodowych komputerów klienckich, z których każda ma własny router Wireless MAXg Router, albo gdy bezprzewodowy punkt dostępu znajduje się zbyt daleko, aby można było go podłączyć przy użyciu okablowania Ethernet. Przykładowa sytuacja dla takiego rozwiązania to dwa budynki mające współdzielić zasoby sieciowe bez okablowania położonego w ich sąsiedztwie.
Domyślnie funkcja ta jest wyłączona. Aby włączyć tę funkcję, zaznacz pole wyboru Bridge mode (Tryb mostowania). Po wpisaniu w sekcji WDS Restrictions (Ograniczenia WDS) adresów MAC urządzeń mostujących, tylko urządzenia o takich adresach będą posiadały dostęp do routera.
Routery U.S. Robotics Wireless MAXg Router i punkty dostępu obsługują funkcję WDS, dzięki której router bezprzewodowy lub punkt dostępu można podłączyć bezpośrednio do innego routera bezprzewodowego lub punktu dostępu, nie odbierając takim klientom bezprzewodowym dostępu do sieci. Skrót WDS oznacza Wireless Distribution System (Bezprzewodowy system dystrybucji). Po włączeniu tej opcji należy wprowadzić adresy MAC routerów bezprzewodowych lub punktów dostępu, z którymi chcesz się połączyć. Domyślnie funkcja ta jest wyłączona.
Po wybraniu opcji WDS będzie można korzystać wyłącznie z następujących metod szyfrowania: WPA2 and WPA, WPA, WEP open, WEP shared lub None. Po wybraniu opcji WPA2 and WPA lub WPA można wybrać opcję TKIP lub AES, ale nie TKIP and AES.
WDS umożliwia korzystanie z wielu punktów dostępu lub routerów bezprzewodowych w celu połączenia z sobą kilku oddzielnych sieci. Podłączenie punktu dostępu lub routera bezprzewodowego do każdej sieci i włączenie funkcji WDS umożliwi klientom bezprzewodowym znajdującym się w najbliższym otoczeniu połączenie z siecią bezprzewodową, a jednocześnie zapewni możliwość utworzenia mostu z innym punktem dostępu lub routerem bezprzewodowym, który znajduje się w dalszej odległości. W przypadku mostowania routera bezprzewodowego i produktu bezprzewodowego konieczne będzie wybranie tego samego kanału, nazwy sieci (SSID), ustawień zabezpieczeń, a także adresu MAC innych urządzeń wprowadzonych w tabeli ograniczeń WDS. Włączenie opcji WDS Restrictions (Ograniczenia WDS) pozwoli wprowadzić adresy MAC punktów dostępu lub routerów bezprzewodowych, które będą mogły łączyć się z każdym utworzonym punktem sieci bezprzewodowej. W ten sposób będzie można precyzyjnie ograniczyć dostęp do sieci bezprzewodowej.

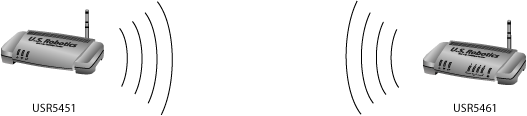

Przykład tabeli ograniczeń WDS bez trybu mostkowania
Kwestią dotyczącą tego typu sieci bezprzewodowych, o której warto pamiętać, jest to, że przepustowość części mostowanej może być obniżona. Dlatego w przypadku dużego ruchu sieciowego nie należy korzystać z mostowanych routerów ani punktów dostępu, które zezwalają na podłączanie do sieci klientów bezprzewodowych. Do urządzeń, do których warto zastosować ten typ sieci należą kamery przemysłowe. Ten typ sieci znajduje również zastosowanie wtedy, gdy trzeba zapewnić dostęp do sieci w pewnych częściach budynku, których nie można podłączyć za pomocą kabli, oraz gdy trzeba na krótko zapewnić dostęp do sieci w sali konferencyjnej.
Jeśli włączysz tryb mostowania oraz opcję ograniczeń WDS w routerze bezprzewodowym, zostanie utworzony most do kolejnego routera lub punktu dostępu bezprzewodowego, a do sieci nie będzie mógł się podłączyć żaden klient bezprzewodowy. Jest to zwykle przydatne, gdy trzeba połączyć dwie sieci znajdujące się w różnych budynkach. Każdy router bezprzewodowy lub punkt dostępu bezprzewodowego musi uzyskać adres MAC innego urządzenia wprowadzony w tabeli ograniczeń WDS.
Przykład trybu mostowania z ograniczeniami WDS lub bez nich
Domyślnie funkcja ta jest wyłączona. Uaktywnienie tej funkcji nastąpi po zaznaczeniu pola wyboru Enable WMM (Włącz WME). Aby skorzystać z tej funkcji, inne urządzenia, z którymi nawiązywane jest połączenie, również muszą obsługiwać standard WMM i posiadać uaktywnioną tę funkcję.
Ta funkcja umożliwia działanie mechanizmu Quality of Service (QoS) wykorzystywanego przez aplikacje multimedialne, takie jak Voice-over-IP (VoIP) oraz wideo. Mechanizm ten umożliwia pakietom sieciowym tych aplikacji uzyskanie priorytetu większego niż zwykłe pakiety sieciowe. To z kolei zapewnia sprawniejsze ich działanie.
Po włączeniu funkcji WMM można włączyć opcję Enable no-acknowledgement (Bez potwierdzania). Brak potwierdzania odnosi się do strategii potwierdzania używanej na poziomie adresów MAC. Włączenie opcji braku potwierdzania może zwiększyć przepustowość, ale grozi zwiększeniem liczby błędów w środowisku z zakłóceniami sygnału radiowego
Po włączeniu funkcji WMM można również wybrać funkcję Enable APSD (Automatic Power Save Delivery). Funkcja APSD zarządza użyciem akumulatorów urządzeń zasilanych bateryjnie, aby w pewnych warunkach maksymalnie wydłużyć czas ich pracy. Funkcja APSD umożliwia stosowanie dłuższych czasów pomiędzy sygnałami identyfikacyjnymi, dopóki nie zostanie uruchomiona aplikacja wymagająca krótkiego czasu wymiany pakietów. Protokół Voice Over Internet Protocol (VOIP) to przykład aplikacji wymagającej krótkiego czasu wymiany pakietów. Funkcja APSD może wydłużyć czas korzystania z komunikacji radiowej i czas pracy akumulatora tylko wtedy, gdy klient bezprzewodowy również obsługuje tę funkcję.
Uwaga: Z funkcji WMM nie można korzystać, jeśli opcja Acceleration (Przyspieszanie) została ustawiona na wartość MAXg (125 Mbps). W takim wypadku w polu Acceleration wybierz opcję 54G+ (XPress) lub None (Brak).
Pola w tej części służą do wprowadzania bardziej zaawansowanych ustawień funkcji bezprzewodowych niż te, z którymi może mieć do czynienia przeciętny użytkownik. W przypadku zmiany któregokolwiek z poniższych ustawień należy najpierw zapisać ustawienia domyślne, aby można je było przywrócić w razie jakichkolwiek problemów.
W polu Power level (Poziom mocy) z menu rozwijanego można wybrać ustawienie 100%, 50% lub 25%. Poziom mocy określa moc sygnału bezprzewodowego emitowanego przez router Wireless MAXg Router. Jeśli na danym obszarze znajdują się inne sieci bezprzewodowe i sygnały mogą zachodzić na siebie, można obniżyć poziom mocy sygnału, aby zredukować zakłócenia.
Pole Channel (Kanał) umożliwia wybranie innego kanału do transmisji bezprzewodowej. Jeśli występują zakłócenia lub problemy w sieci bezprzewodowej, zmiana kanału może być dobrym rozwiązaniem.
W polu 54g mode (Tryb 54g) można wybrać ustawienie Automatic (Automatyczny), 802.11g Performance (Przepustowość 802.11g) lub 802.11b Only (Tylko przepustowość 802.11b). Jeśli stosowane są wyłącznie urządzenia w standardzie 802.11g, ustawienie 802.11g Performance (Przepustowość 802.11g) zapewni najszybszą transmisję. Po wybraniu ustawienia 802.11b Only (Tylko przepustowość 802.11b) wszystkie komputery klienckie obsługujące standard 802.11b będą łączyć się z routerem Wireless MAXg Router z szybkością przesyłania danych charakterystyczną dla standardu 802.11b.
Można zaznaczyć lub usunąć zaznaczenie w polu wyboru Automatic 54g protection (Automatyczna ochrona 54g). Po wybraniu powyższej opcji router Wireless MAXg Router będzie używał mechanizmu RTS/CTS do poprawy wydajności standardu 802.11g w sieciach wykorzystujących różne standardy 802.11. Jeśli nie wprowadzono zaznaczenia w tym polu wyboru wydajność standardu 802.11g w większości przypadków będzie zwiększana, podczas gdy inne tryby 802.11 (802.11b itd.) będą pełniły rolę drugorzędną.
Pole Supported rate (Obsługiwana szybkość) zawiera informacje na temat szybkości łącza bezprzewodowego, z jaką dane będą przesyłane i odbierane w sieci bezprzewodowej. Dostępne ustawienia to: Auto, 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54.
Multicast rate (Szybkość multiemisji) określa szybkość wysyłania i odbierania pakietów multiemisji w sieci bezprzewodowej. Za pomocą pakietów multiemisji można wysłać pojedynczą wiadomość do zdefiniowanej grupy adresatów. Przykładami zastosowań multiemisji są telekonferencje, wideokonferencje oraz wiadomości e-mail adresowane do grupy osób. Określenie wysokiej szybkości multiemisji może zwiększyć wydajność działania tej funkcji. Jednak zbyt wysoka szybkość multiemisji może zmniejszyć przepustowość dotyczącą innych pakietów.
W polu Basic rate set (Podstawowy zakres szybkości) można wybrać ustawienie Default (Domyślny), All (Wszystkie) lub 1 & 2 Mbps.
W polu Acceleration (Przyspieszanie) można wybrać opcję None, 54g+ (Xpress™) lub MAXg (125 Mbps). Te funkcje wskazują standardową lub przyspieszoną szybkość transmisji. Funkcja Wi-Fi Multimedia (WMM) jest niedostępna po wybraniu opcji MAXg (125 Mbps).
Parametr Beacon Interval (Czas pomiędzy sygnałami identyfikacji) to przedział czasowy pomiędzy transmisjami sygnału identyfikacji. Sygnał identyfikacji stanowi „uderzenie serca” każdego bezprzewodowego komputera klienckiego lub routera, czyli wysyłanie sygnału o jego aktywności w sieci. Zalecane ustawienie to wartość miedzy 1 i 1000 milisekund.
Parametr RTS threshold (Próg dla żądania wysłania) oznacza czas, który router odczekuje przed wysłaniem wiadomości RTS do komputera klienckiego. Skrót RTS oznacza Request to Send (Żądanie wysłania). Wiadomość RTS poinformuje docelowy komputer, sieć lub serwer, że komputer kliencki będzie wysłać dane i potrzebuje uprzywilejowanego dostępu do komputera lub sieci przez cały czas transmisji i odbierania danych. Jeśli klient sieci bezprzewodowej ma problemy z transmisją danych do komputera, sieci lub serwera, wartość RTS powinna zostać zmniejszona.
Parametr Fragmentation threshold (Próg fragmentacji) to maksymalny poziom osiągany przez router podczas przesyłania informacji, zanim pakiety zostaną podzielone na mniejsze fragmenty. Najczęściej problemy przy wysyłaniu informacji pojawiają się dlatego, że w sieci istnieje inny ruch i transmisje danych kolidują ze sobą. Można temu zapobiec, dzieląc informacje na fragmenty. Im niższa wartość, tym mniejszy musi być pakiet, zanim zostanie podzielony na fragmenty. Jeśli ustawiona jest wartość maksymalna (2346), fragmentacja jest całkowicie wyłączona. Ustawienie to przeznaczone jest do obsługi przez doświadczonych użytkowników.
Parametr DTIM Interval (Częstotliwość pakietów DTIM) to odstęp czasu, w którym pakiety DTIM są rozsyłane do komputerów klienckich w sieci. Skrót DTIM oznacza Delivery Traffic Indication Message (Informacja o zaistnieniu ruchu). DTIM to wiadomość rozsyłana do komputerów klienckich, dla których uaktywniono obsługę zarządzania energią, informująca je, że pojawiły się dane, które mają zostać do nich przesłane i że w związku z tym, muszą przejść w tryb aktywności, aby je otrzymać. Mniejsza wartość DTIM oznacza, że komputery klienckie nie mogą zbyt długo pracować w trybie oszczędzania energii. Wyższa wartość oznacza, że mogą przejść w tryb oszczędzania energii, ale równocześnie muszą dłużej pracować w trybie aktywności, ponieważ przesyłanych będzie więcej danych. Domyślna wartość dla częstotliwości pakietów DTIM to 3.
Parametr Preamble (Sekwencja wstępna) określa długość bloku sumy kontrolnej CRC (Cyclic Redundancy Check) używanej w komunikacji między routerem Wireless MAXg Router a bezprzewodowym komputerem klienckim. Sieci obsługujące duży ruch powinny mieć tę opcję ustawioną na Short (Krótka), natomiast sieci obsługujące mały ruch na Long (Długa). Krótka sekwencja wstępna zwiększy całościową przepustowość informacji w sieci bezprzewodowej. Jeśli została wybrana opcja Short, a do sieci dołączono komputer kliencki nieobsługujący tej funkcji, nie będzie się mógł on komunikować z routerem Wireless MAXg Router.
Po zmianie jakichkolwiek ustawień routera Wireless MAXg Router kliknij przycisk Save (Zapisz), aby je zapisać i wprowadzić.
