В веб-интерфейсе пользователя откройте вкладку Wireless (Беспроводная связь). В этом разделе можно настроить беспроводную связь и изменить ее параметры для беспроводного маршрутизатора MAXg.
В верхней части этого раздела снимите или установите флажок Allow wireless connections (Разрешить беспроводные соединения). Если беспроводные соединения не разрешены, доступ устройств к сети возможен только при подключении к маршрутизатору с помощью сетевого кабеля. При отсутствии беспроводных клиентов полная безопасность обеспечивается путем отключения беспроводных соединений.
Флажок Allow wireless connections (Разрешить беспроводные соединения) установлен по умолчанию для обеспечения подключения беспроводных клиентов к маршрутизатору Wireless MAXg Router. Для поддержки беспроводных клиентов необходимо установить следующие параметры беспроводного соединения.
Примечание. Для каждого беспроводного клиента необходимо выбрать режим Infrastructure (Инфрастуктура) в утилите конфигурации, а также правильное сетевое имя (SSID) и данные безопасности с целью подключения к маршрутизатору Wireless MAXg Router. См. документацию по беспроводным клиентам для правильной настройки этих параметров.
Сетевое имя беспроводного маршрутизатора MAXg по умолчанию - USR5461. Оно используется беспроводными клиентами для идентификации беспроводного маршрутизатора MAXg. U.S. Robotics рекомендует изменить имя сети на уникальное имя для быстрой идентификации беспроводной сети, к которой необходимо подключиться, в случае, если имеется несколько сетей. Имя сети может содержать до 32 буквенно-цифровых символов, включая знак подчеркивания (_).
Можно также задать, будет ли передаваться имя сети (SSID), установив или сняв флажок Broadcast network name (Передача имени сети). Если флажок установлен, будет выполняться широковещательная передача сетевого имени. При этом все, кто находится в данной области и сканируют ее на наличие беспроводных устройств, обнаружат ваш маршрутизатор. Если флажок снят, только беспроводные клиенты, которым известно сетевое имя, смогут обнаружить маршрутизатор. U.S. Robotics не рекомендует использовать широковещательную передачу сетевого имени, поскольку это снижает степень защиты маршрутизатора.
Если беспроводной маршрутизатор MAXg будет использоваться в общественном месте, и вы не хотите, чтобы какие-либо беспроводные клиенты могли совместно использовать файлы или принтеры, установите флажок Access point isolation (Изоляция точки доступа). В этом случае все беспроводные клиенты смогут получить доступ только в сеть Интернет. Примером ситуации, в которой может понадобится воспользоваться этой функцией, служит пребывание в людном общественном месте, таком как кафе или гостиница. По умолчанию эта функция отключена.
Режим моста (Bridge mode) используется для беспроводного соединения двух изолированных сетей. Если эта функция включена, беспроводные клиенты не смогут соединиться с беспроводным маршрутизатором MAXg. Использование мостов необходимо при попытке соединить две сети или две группы проводных клиентов, где каждый имеет свой собственный маршрутизатор Wireless MAXg Router или беспроводную точку доступа, которые невозможно соединить с помощью кабеля Ethernet. Примером такой ситуации могут служить хозяева двух разных домов, которые хотят совместно использовать сетевые ресурсы, не прокладывая кабель между своими домами.
По умолчанию эта функция отключена. Для включения этой функции установите флажок Bridge mode (Режим моста). Если в раздел WDS Restrictions (Ограничение WDS) введен MAC-адрес устройств, соединенных параллельно с помощью моста, то только этим устройствам будет разрешено соединиться с маршрутизатором.
В беспроводных маршрутизаторах и точках доступа MAXg U.S. Robotics используется функция беспроводного распределения WDS (Wireless Distribution System), с помощью которой беспроводной маршрутизатор или точка доступа подключаются непосредственно к другому беспроводному маршрутизатору или точке доступа, при этом сохраняется возможность подключения беспроводных клиентов к сети. WDS означает "Система беспроводного распределения" (Wireless Distribution System). Если эта функция включена, потребуется ввести MAC-адреса беспроводных маршрутизаторов и точек доступа, к которым необходимо подключиться. По умолчанию эта функция отключена.
При включенной функции WDS можно использовать только следующие методы шифрования: WPA2 and WPA, WPA, WEP open, WEP shared или None. При выборе параметра WPA2 and WPA или WPA, можно указать либо параметр TKIP, либо AES, но не TKIP and AES.
Функция WDS позволяет с помощью нескольких точек доступа или беспроводных маршрутизаторов объединять несколько отдельных сетей. Подключение точки доступа или беспроводного маршрутизатора к каждой сети и активация функции WDS позволяют беспроводным клиентам, находящимся в непосредственной области, подключиться к беспроводной сети тогда, как будет создан мост с другой точкой доступа или беспроводным маршрутизатором, находящимися дальше в цепи. Беспроводной маршрутизатор и беспроводное устройство, с которым создается мост, должны находится на одном канале и иметь одно сетевое имя SSID. Кроме того, необходимо ввести MAC-адрес другого устройства в таблицу ограничений WDS. Функция ограничений WDS позволяет вводить MAC-адреса точек доступа или беспроводных маршрутизаторов, которые будут способны подключиться к каждой точке созданной беспроводной сети. При этом создается ограничение доступа к беспроводной сети.
Примеры ограничений WDS в режиме, отличном от режима моста
Говоря об этом типе беспроводной сети, необходимо отметить, что пропускная способность участка моста может быть снижена. Поэтому маршрутизаторы или точки доступа соединенные с помощью моста, позволяющие подключение беcпроводных клиентов к сети, не должны использоваться для интенсивного сетевого трафика. Типичным примером использования такого типа сети является сеть камер слежения, когда необходимо обеспечить сетевой доступ к различным частям здания, в которых трудно использовать проводное соединение, или требуется краткострочный доступ к конференц-залу.
При включении режима моста и ограничений WDS на беспроводном маршрутизаторе мост будет создан с другим беспроводным маршрутизатором или точкой доступа, при этом беспроводным клиентам будет отказано в доступе к беспроводной сети. Такой вариант обычно используется, если необходимо установить соединение между двумя сетями, расположенными в разных зданиях. Каждый беспроводной маршрутизатор или точка доступа должен обладать MAC-адресом другого устройства, который введен в таблице ограничений WDS.

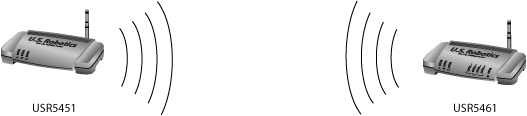

Пример режима моста с ограничениями WDS или без них
По умолчанию эта функция отключена. Для включения этой функции установите флажок Enable WMM (Включить WMM). Чтобы использовать эту функцию, все остальные устройства, с которыми выполняется соединение, также должны поддерживать WMM, и эта функция должна быть для них включена.
Данный параметр включает функцию Качество обслуживания, используемую для мультимедийных приложений, таких как Voice-over-IP (VoIP) и видео. Это дает сетевым пакетам мультимедийных приложений приоритет над обычными сетевыми пакетами данных, позволяя мультимедийным приложениям работать устойчивее и с меньшим количеством ошибок.
При включении функции WMM можно затем выбрать параметр Enable no-acknowledgement (Разрешить не подтверждать прием). Не подтверждение приема относится к политике подтверждения приема, используемой на уровне MAC. Разрешение не подтверждать прием приведет не только к увеличению пропускной способности, но и к более высокой частотности ошибок при радиочастотных помехах.
С включенной функцией WMM можно также выбрать Enable APSD (Automatic Power Save Delivery) (Включить APSD (Переход в режим экономии энергии)). Функция APSD контролирует использование радио для устройств, работающих от батарей, для обеспечения длительного срока службы батареи в определенных условиях. С помощью функции APSD устанавливается более длительный интервал маяка, пока не будет запущено приложение, для которого необходим короткий интервал обмена пакетами. Протокол передачи голоса через Интернет (VOIP) является примером приложения, для которого необходим короткий интервал обмена пакетами. Функция APSD влияет на использование радио и срок службы батареи, если беспроводной клиент также поддерживает APSD.
Примечание. Функцию WMM нельзя использовать, если для параметра Acceleration (Ускорение) установлено значение MAXg (125 Mbps) (MAXg (125 Мбит/с)). Необходимо установить для параметра Acceleration (Ускорение) значение 54G+ (XPress) или None (Нет).
Поля в этой области касаются дополнительных, более специальных функций, большинству пользователей не потребуется их менять. При необходимости изменения этих параметров сначала запишите значения параметров по умолчанию, чтобы к ним всегда можно было вернуться в случае возникновения каких-либо сложностей.
Для параметра Power level (Уровень мощности) можно установить 100%, 50% или 25%, выбрав значение из раскрывающегося меню. Уровень мощности задает силу передачи беспроводного сигнала беспроводным маршрутизатором MAXg. Если беспроводной сигнал может перекрываться другими беспроводными сетями и желательно сократить воспринимаемые помехи, возможно, потребуется установить пониженный уровень.
Для параметра Channel (Канал) можно выбрать другой канал, по которому будет передаваться беспроводной сетевой трафик. В случае возникновения помех или сбоев беспроводной сети можно попробовать сменить каналы.
Для режима 54g mode можно выбрать параметр Automatic (Автоматический), 802.11g Performance (Производительность 802.11g) или 802.11b Only (Только 802.11b). Если все используемое оборудование поддерживает 802.11g, то при выборе параметра 802.11g Performance (Производительность 802.11g) будет достигнута максимальная производительность. При выборе 802.11b Only все клиенты, поддерживающие 802.11b, будут подключены к беспроводному маршрутизатору MAXg при скорости передачи данных 802.11b.
Можно установить или снять флажок Automatic 54g protection (Автоматическая защита 54g). При выборе этого параметра беспроводной маршрутизатор MAXg будет использовать RTS/CTS для увеличения быстродействия 802.11g в смешанной среде 802.11. Если этот параметр не выбран, производительность 802.11g в большинстве случаев будет максимальной, в то время как другие режимы 802.11 (802.11b и т.д.) будут второстепенными.
Параметр Supported rate (Поддерживаемая скорость) - это скорость беспроводного соединения, при которой информация будет передаваться и приниматься по беспроводной сети. Можно выбрать значения Auto (Авто), 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54.
Параметр Multicast rate (Скорость многоадресной передачи) - это скорость, при которой многоадресные пакеты будет передаваться и приниматься по беспроводной сети. Многоадресные пакеты используются для отправки одного сообщения нескольким получателям определенной группы. Примерами приложений многоадресной передачи являются телеконференция, видеоконференция и отправка сообщений группе. Задание высокой скорости многоадресной передачи может улучшить возможности функций многоадресной передачи. Однако высокая скорость многоадресной передачи может снизить пропускную способность немногоадресных пакетов.
Для параметра Basic rate set (Установка базовой скорости) можно выбрать значение Default (По умолчанию), All (Все) или 1 & 2 Mbps (1 и 2 Мбит/с).
Для параметра Acceleration (Ускорение) можно выбрать значение None (Нет), 54g+ (Xpress™) или MAXg (125 Mbps) (MAXg (125 Мбит/с)). Эти значения определяют либо обычную скорость, либо ускоренную. Функция WMM (Wi-Fi Multimedia) недоступна, если выбрать значение MAXg (125 Mbps) (MAXg (125 Мб/с)).
Beacon Interval (Интервал маяка) - это временной интервал между передачами маяка. Маяк в основном использует периодические импульсы для беспроводного клиента или маршрутизатора, посылая сигнал, сообщающий сети, что он все еще активен. Это значение должно быть установлено в диапазоне от 1 до 1000 миллисекунд.
RTS threshold (Пороговое значение RTS) задает, как долго маршрутизатор будет ждать перед отправкой клиенту сообщения RTS. RTS означает запрос на отправку (Request to Send). Сообщение RTS говорит целевому компьютеру, сети или серверу о том, что клиент пытается отправить данные и хочет получить приоритетный доступ к компьютеру или сети во время передачи или получения информации. Если клиент испытывает затруднения при передаче данных на компьютер, сеть или сервер, указанный порог следует понизить.
Fragmentation threshold (Порог фрагментации) - это максимальный уровень фрагментации, который может достичь маршрутизатор при отправке информации в пакетах, прежде чем пакеты будут разбиты на фрагменты. Обычно проблемы возникают при отправке информации, поскольку существует другой сетевой трафик, и передаваемые данные конфликтуют. Это можно исправить, разбив информацию на фрагменты. Чем ниже установлен порог фрагментации, тем меньше будет размер пакета перед разбивкой на фрагменты. При максимальном значении (2346) фрагментирование практически отключается. Изменять данный уровень могут только опытные пользователи.
DTIM Interval (Интервал DTIM) устанавливает интервал времени, через который клиентам сети будут отправляться сообщения DTIM. DTIM означает сообщение о трафике доставки (Delivery Traffic Indication Message). DTIM - это сообщение, направляемое клиентам сети, для которых осуществляется управление энергопотреблением; в сообщении указывается, что есть информация, которая должна быть им отправлена, поэтому они снова должны активироваться, чтобы получить эту информацию. Если это число мало, то эти клиенты в течение долгого времени не смогут перейти в энергосберегающий режим. Большее число означает, что они смогут перейти в энергосберегающий режим, но будут вынуждены дольше оставаться активными, поскольку для отправки им будет накапливаться большее количество информации. Значение по умолчанию для интервала DTIM - 3.
Preamble (Преамбула) определяет длину блока CRC (Cyclic Redundancy Check - циклическая контрольная сумма) для связи между беспроводным маршрутизатором MAXg и беспроводными клиентами. Для сетей с большим трафиком следует выбирать параметр преамбулы Short (Короткая), а для сетей с незначительным трафиком - Long (Длинная). Короткая преамбула увеличит общую пропускную способность беспроводной сети. Если выбран параметр Short, и какой-нибудь клиент сети не поддерживает Short, этот клиент не сможет соединиться с беспроводным маршрутизатором MAXg.
После каждого изменения параметров беспроводной связи для беспроводного маршрутизатора MAXg следует нажимать кнопку Save (Сохранить), чтобы изменения были сохранены и вступили в силу.
