Caractéristiques

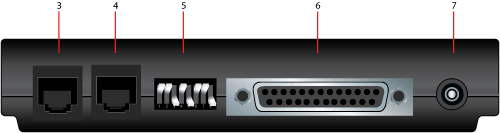

Caractéristiques matérielles

  1. Interrupteur
  2. Voyants DEL
  3. Ligne vers prise téléphonique murale
  4. Ligne vers téléphone
  5. Commutateurs DIP
  6. Port série
  7. Port d'alimentation
  8. Bouton de volume



Voyants DEL

Voyant DEL Nom Etat Condition
AA Réponse automatique Allumé Répondre à un appel
-ou-
Registre S0 est réglé sur 1 ou sur une valeur supérieure
Eteint Le modem lance un appel
Clignotant Appel entrant
CD Détection de porteuse Allumé Réception du signal de porteuse du modem distant
-ou-
La priorité CD est activée (&C0).
RD Données reçues Clignotant Envoi ou transfert de données via le modem distant
SD Envoi de données Allumé Réception d'un signal DTR d'un ordinateur
-ou-
Le forçage DTR est activé (&D0)
TR Terminal de données prêt Allumé Le forçage DTR est activé.
-ou-
Le forçage DTR est activé (&D0)
CS Prêt à émettre Allumé Le modem est allumé et est prêt à envoyer des données
ARQ/FAX Correction d'erreurs Allumé Une connexion sous correction des erreurs a bien été établie
-ou-
Le modem est réglé sur &M4 ou &M5 et il parvient à établir une connexion sous correction des erreurs.
Clignotant Transmission de données au modem distant
Clignote Le modem est en mode fax



Commutateurs DIP

Commutateur Défaut Fonction
1 - Forçage DTR (Terminal de données prêt) OFF OFF : opérations DTR normales. L'ordinateur doit envoyer un signal DTR pour que le modem accepte des commandes ; l'interruption du signal DTR met fin à l'appel.

ON : le modem ignore le DTR (Forçage).
2 - Codes de résultats verbaux/numériques OFF OFF : résultats verbaux (mots).
ON : résultats numériques.
3 -Affichage des codes de résultats ON OFF : supprime les codes de résultats.
ON : affiche les codes de résultats.
4 - Suppression de l'écho local en mode Commande OFF OFF : le modem affiche les commandes clavier.
ON : supprime l'écho.
5 - Suppression de la réponse automatique ON OFF : le modem répond à la première sonnerie ou aux sonneries suivantes, selon les spécifications de la NVRAM.
ON : désactive la réponse automatique.
6 - Forçage CD (détection de porteuse). OFF OFF : le modem envoie un signal CD quand il se connecte à un autre modem et interrompt le signal lorsqu'il se déconnecte.
ON : le signal CD est toujours activé (forçage).
7 - Valeurs par défaut du logiciel au démarrage et à la réinitialisation ATZ OFF OFF : charge la configuration Y0-Y4 à partir de la NVRAM définie par l'utilisateur.
ON : charge le modèle générique &F0 à partir de la mémoire morte (ROM).
8 - Reconnaissance du jeu de commandes AT ON OFF : désactive la reconnaissance des commandes (mode passif).
ON : active la reconnaissance (mode actif).



Modulation

Correction des erreurs et compression des données

Modulation fax

Normes fax

Vitesses de réception (V.90/V.92)

56 000, 54 666, 53 333, 52 000, 50 666, 49 333, 48 000, 46 666, 45 333, 44 000, 42 666, 41 333, 40 000, 38 666, 37 333, 36 000, 34 666, 33 333, 32 000, 30 666, 29 333, 28 000

Vitesses d'émission (V.92-PCM Upstream)

48 000, 46 666, 45 333, 44 000, 42 666, 41 333, 40 000, 38 666, 37 333, 36 000, 34 666, 33 333, 32 000, 30 666, 29 333, 28 000

Vitesses d'émission (V.90)

31 200, 28 800, 26 400, 24 000, 21 600, 19 200, 16 800, 14 400, 12 000, 9 600, 7 200, 4 800

Vitesses V.34+

33 600, 31 200, 28 800, 26 400, 24 000, 21 600, 19 200, 16 800, 14 400, 12 000, 9 600, 7 200, 4 800

Vitesses V.32bis

14 400, 12 000, 9 600, 7 200, 4 800

Vitesses supplémentaires

2 400, 1 200, 300

Vitesses de fax

14 400, 12 000, 9 600, 7 200, 4 800, 2 400

Vitesses ETTD

115 200, 57 600, 38 400, 19 200, 9 600, 2 400, 1 200, 300
