Instalace s širokopásmovým modemem

Dříve než začnete

Chcete-li nainstalovat širokopásmový router Broadband Router with USB Print Server, zkontrolujte, zda máte k dispozici následující položky:

• počítač s nainstalovaným adaptérem Ethernet (síťovou kartou),
• širokopásmový modem založený na síti Ethernet
• aplikaci Internet Explorer 5.0 nebo novější
  NEBO
  aplikaci Netscape 7.0 nebo novější.

Během procesu instalace budete u některých kroků pravděpodobně potřebovat další položky v závislosti na počítačovém a internetovém prostředí. Můžete spustit instalaci a obstarat si tyto položky, pouze pokud je budete potřebovat, nebo si je můžete připravit dříve, než začnete:

• Instalační disk CD-ROM operačního systému
• Písmeno jednotky CD-ROM (například D)
• Číslo produktu širokopásmového routeru Broadband Router with USB Print Server a sériové číslo umístěné na spodním štítku routeru. Toto číslo budete potřebovat v případě, že budete žádat pomoc od oddělení odborné pomoci.



Číslo produktu	Sériové číslo
8001

• Typ připojení k Internetu nebo sítě WAN. Pokud si nejste jiti typem připojení, použijte tyto Pokyny pro určení typu sítě WAN.

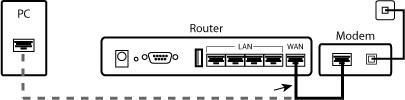

Krok 1: Připojte modem k routeru.

1. Vypněte počítač a modem.
2. Vyhledejte kabel sítě Ethernet připojující modem k adaptéru Ethernet v počítači a odpojte jej pouze od počítače: neodpojujte kabel od modemu.
3. Připojte volný konec kabelu sítě Ethernet k portu WAN na zadní straně routeru.

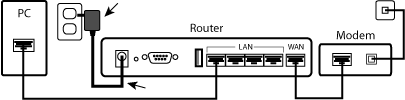

Krok 2: Připojte router k počítači a ke zdroji napájení.

1. Připojte jeden konec dodaného kabelu Ethernet k adaptéru Ethernet v počítači.
2. Připojte druhý konec kabelu k jednomu z portů LAN.
3. Zapněte modem.
4. Připojte dodaný napájecí kabel k portu 5.0 VDC na routeru.

Poznámka pro uživatele ve Velké Británii: Nahraďte zástrčku adaptéru napájení standardní zástrčkou pro velkou Británie dodanou v balíčku USRobotics. Použijte dostatečný tlak, aby nová zástrčka zapadla pevně na své místo.

5. Připojte napájecí kabel do standardní síťové zásuvky.
6. Zapněte počítač.

Krok 3: Konfigurujte základní nastavení připojení.

Poznámka pro uživatele systému Windows: pokud se spustí zařízení Universal Plug and Play, ignorujte pokyny na obrazovce.

1. Spusťte webový prohlížeč.
2. Do řádku umístění nebo adresy zadejte http://192.168.123.254 a stisknutím klávesy ENTER přejděte do webového uživatelského rozhraní routeru.
3. Klepněte na tlačítko Log in (Přihlásit) – není nastaveno žádné výchozí heslo.
4. V Administrator's Main Menu (Hlavní nabídce správce) klepněte na možnost Wizard (Průvodce).

   Průvodce nastavením vás provede postupem pro nastavení základní konfigurace. Jako první musíte vybrat typ sítě WAN. Pokud neznáte svůj typ sítě WAN, použijte tyto Pokyny pro určení typu sítě WAN.

   Po výběru typu sítě WAN klepněte na tlačítko Next (Další). Průvodce nastavením zobrazí výzvu k zadání dalších informací o konfiguraci. Zadejte požadované informace a klepnutím na tlačítko Next dokončete nastavení. Pak klepněte na možnost Reboot (Restartovat), aby konfigurace začala platit.

5. Ověřte připojení k Internetu spuštěním webového prohlížeče a zaregistrováním širokopásmového modemu se serverem USB Print Server na stránce www.usr.com/productreg.
• Jestliže se stránka nenačte, klepněte na možnosti Help > Troubleshooting v nabídce v horní části této stránky.
• Jestliže se stránka načte, dokončili jste instalační postup. Společnost USRobotics doporučuje vytvořit zálohu nové konfigurace následujícím způsobem:
1. Klepněte na nabídku Toolbox (Nástroje).
2. Klepněte na možnost Backup Setting (Zálohovat nastavení).
3. Operační systém zobrazí výzvu k uložení nebo otevření souboru. Klepněte na tlačítko Save (Uložit).
4. Přejděte do umístění, kam chcete uložit soubor zálohy, a klepněte na tlačítko Save (Uložit).

Blahopřejeme! Dokončili jste instalační postup.
