Installatie met analoge modem of ISDN-modem

Voordat u begint

Controleer voordat u met de installatie van de Broadband Router with USB Print Server begint of u beschikt over het volgende:

• een pc met een geïnstalleerde Ethernet-adapter (NIC)
• een werkende analoge RS-232-modem of ISDN-modem
• Internet Explorer 5.0 of hoger
  of
  Netscape 7.0 of hoger

Afhankelijk van uw computer en uw internetomgeving, hebt u tijdens de installatie mogelijk nog meer onderdelen nodig. Als u deze onderdelen niet bij de hand hebt, kunt u desondanks met de installatie beginnen en de onderdelen bezorgen wanneer u ze nodig hebt of ze klaarleggen voordat u begint:

• de installatie-cd van uw besturingssysteem
• de letter van uw cd-romstation (bijvoorbeeld D)
• het product- en serienummer van uw Broadband Router with USB Print Server, die zich bevinden op het etiket op de onderkant van de router. U hebt dit nummer nodig wanneer u contact opneemt met onze technische ondersteuning.




Productnummer	Serienummer
8001

• Informatie over uw internetverbinding. Dit hebt u later nodig om uw router te configureren. U hebt de gebruikersnaam en het wachtwoord nodig van de inbelservice die u gebruikt om verbinding te maken met uw Internet Service Provider. Als u dit nummer niet meer weet, volg dan deze aanwijzingen om het op te zoeken.

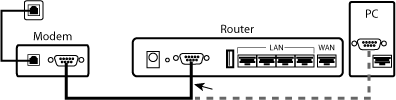

Stap 1: de modem aansluiten op de router

1. Schakel uw pc en modem uit.
2. Zoek de seriële kabel waarmee de modem is aangesloten op de seriële poort van uw pc en koppel deze los van uw pc. Koppel de kabel niet los van uw modem.
3. Sluit het vrije uiteinde van de seriële kabel aan op de COM-poort aan de achterzijde van de router.

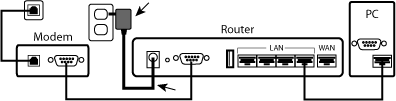

Stap twee: de router aansluiten op de pc en stroomtoevoer.

1. Sluit één uiteinde van de meegeleverde Ethernet-kabel aan op de Ethernet-adapter van uw pc.
2. Sluit het andere uiteinde aan op een van de LAN-poorten van de router.
3. Schakel uw modem in.
4. Sluit het meegeleverde netsnoer aan op de 5,0-VDC poort op de router.

Gebruikers in Groot-Brittannië: Vervang de stekker van de voedingsadapter door de standaardstekker voor het Verenigd Koninkrijk. Deze wordt in het USRobotics-pakket meegeleverd. Pas voldoende druk toe om de stekker stevig op zijn plaats te laten klikken.

5. Sluit het netsnoer aan op een gewoon stopcontact.
6. Schakel uw pc in.

Stap drie: de standaard verbindingsinstellingen configureren

Opmerking voor Windows-gebruikers: negeer de aanwijzingen op het scherm als Universal Plug and Play wordt gestart.

1. Start een webbrowser.
2. Typ in de locatie- of adresregel het adres http://192.168.123.254 en druk op Enter om naar de webinterface van de router te gaan.
3. Klik op Log in (Aanmelden). Er is geen standaardwachtwoord.
4. Klik in het Administrator's Main Menu (Hoofdmenu beheerder) op Wizard.

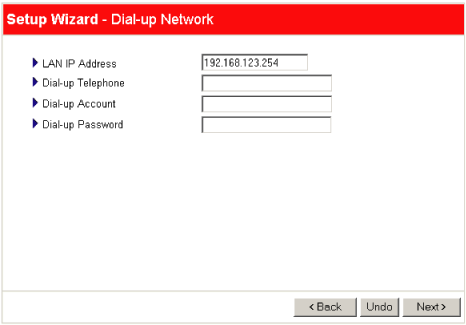

   De Setup Wizard leidt u door de stappen die nodig zijn om een basisconfiguratie op te zetten. De eerste stap is het kiezen van het juiste WAN-type. Kies Dial-up Network (Inbelnetwerk) en klik op Next (Volgende). De Setup Wizard vraagt u daarna om de volgende informatie.


• LAN IP Address (IP-adres LAN) — het IP-adres van de router. Het standaardadres is 192.168.123.254.
• Dial-up Telephone (Inbelnummer) — het telefoonnummer dat u gebruikt om verbinding te maken met uw ISP. Als u dit nummer niet meer weet, volg dan deze aanwijzingen om het op te zoeken.
• Dial-up Account (Gebruikersnaam) en Dial-up Password (Wachtwoord) — de gebruikersnaam en het wachtwoord die u van de ISP hebt gekregen.

Klik na het invoeren van deze informatie op Next om de configuratie te voltooien. Klik daarna op Reboot (Opnieuw starten) om de configuratie actief te maken.

5. Controleer de internetverbinding door naar de pagina Status van de webinterface te gaan en op Connect (Verbinden) te klikken. Hierdoor wordt er een inbelsessie met uw ISP tot stand gebracht. Op de pagina Status wordt aangegeven of de verbinding succes had.
• Als dat niet het geval is, selecteer dan Help > Troubleshooting (Problemen oplossen) uit het menu aan de bovenzijde van deze pagina.
• Als er een verbinding tot stand is gebracht, is de installatie voltooid en kunt u de Broadband Router with USB Print Server registreren bij www.usr.com/productreg. USRobotics raadt u ook aan een reservekopie van uw configuratieinstellingen te maken. Dat doet u als volgt:
1. Selecteer het menu Toolbox (Werkset).
2. Klik op Backup Setting (Back-upinstelling).
3. Het besturingssysteem vraagt u of u het bestand wilt opslaan of openen. Klik op Opslaan.
4. Ga naar de locatie waarop u de reservekopie wilt opslaan en klik op Opslaan.

Gefeliciteerd! De installatieprocedure is voltooid.
