Установка с широкополосным модемом

Перед началом установки

Чтобы установить Broadband Router with USB Print Server, убедитесь в наличие следующих компонентов:

• ПК с установленным адаптером Ethernet (NIC);
• широкополосный модем Ethernet;
• Internet Explorer 5.0 или последующих версий;
  ИЛИ
  Netscape 7.0 или последующих версий.

На разных этапах в процессе установки могут потребоваться дополнительные компоненты в зависимости от компьютера и среды Интернета. Можно запустить установку и получить эти компоненты только в случае необходимости или приготовить их еще до начала установки:

• Установочный компакт-диск для операционной системы
• Буква имени дисковода CD-ROM (например D)
• Номер устройства и серийный номер Broadband Router with USB Print Server, которые можно найти на наклейке на нижней панели маршрутизатора. При обращении в отдел технической поддержки необходимо будет указать этот номер.



Номер устройства	Серийный номер
8001

• Тип подключения к Интернету или WAN. Если точный тип подключения неизвестен, воспользуйтесь следующими указаниями по определению типа WAN.

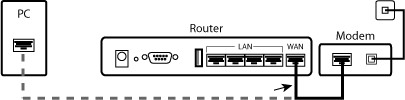

Шаг 1: Подключение модема к маршрутизатору.

1. Выключите компьютер и модем.
2. Найдите кабель Ethernet, соединяющий модем адаптером Ethernet компьютера, и отсоедините его только от компьютера. Не отсоединяйте кабель от модема.
3. Подсоедините свободный конец кабеля Ethernet к порту WAN на задней панели маршрутизатора.

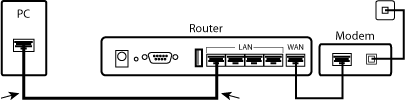

Шаг 2. Подключение маршрутизатора к компьютеру и источнику питания.

1. Подключите один конец прилагаемого кабеля Ethernet к адаптеру Ethernet на компьютере.
2. Подключите другой конец к одному из сетевых портов маршрутизатора.
3. Включите модем.

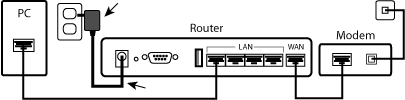

4. Подключите прилагаемый кабель питания к порту 5.0 VDC на маршрутизаторе.

Примечание для пользователей в Великобритании: Замените вилку на адаптере питания на вилку стандарта для Великобритании, которая входит в комплект поставки устройства USRobotics. Приложите достаточное усилие, чтобы новая вилка защелкнулась на месте.

5. Включите кабель питания в стандартную электрическую розетку.
6. Включите компьютер.

Шаг 3. Настройка основных параметров соединения.

Примечание для пользователей Windows: если запустится универсальная программа подключения устройств Plug and Play, пропустите инструкции на экране.

1. Запустите обозреватель Интернета.
2. В строке местоположения или адреса обозревателя введите http://192.168.123.254 и нажмите клавишу Enter для доступа к веб-интерфейсу маршрутизатора.
3. Нажмите кнопку Log in (Вход) - по умолчанию пароль не установлен.
4. В Administrator's Main Menu (Главном меню администратора) нажмите кнопку Wizard (Мастер).

   Мастер поможет выполнить все необходимые шаги для выполнения основной конфигурации. Прежде всего, необходимо выбрать тип WAN. Если тип WAN неизвестен, воспользуйтесь следующими указаниями по определению типа WAN.

   После выбора типа WAN нажмите кнопку Next (Далее). Мастер настройки запросит дополнительные данные конфигурации. Введите необходимые сведения и нажмите кнопку Next (Далее) для завершения установки. Затем выберите Reboot (Перезагрузка), чтобы конфигурация вступила в силу.

5. Проверьте подключение к Интернету. Для этого запустите обозреватель и зарегистрируйте Broadband Modem with USB Print Server на веб-узле www.usr.com/productreg.
• Если страница не загружается, в меню в верхней части этой страницы выберите Help (Справка) > Troubleshooting (Устранение неисправностей).
• Если страница загружается, то процедура установки завершена. Компания USRobotics рекомендует создать резервную копию параметров новой конфигурации. Для этого выполните следующие действия.
1. Выберите меню Toolbox (Панель инструментов).
2. Выберите Backup Setting (Резервное копирование параметров).
3. Операционная система выдаст запрос на сохранение или открытие файла. Нажмите кнопку Save (Сохранить).
4. Перейдите в папку, в которой необходимо сохранить файл резервной копии, и нажмите кнопку Save (Сохранить).

Поздравляем! Процедура установки выполнена.
