Az Állapot menü választási lehetőségei:
Miután bejelentkezett az útválasztóba, az általános állapot oldal jelenik meg:
Ez az oldal egyebek mellett megmutatja az útválasztó adási és vételi sebességét és internetszolgáltatója átjárójának címét. Információt tartalmaz továbbá az útválasztó tartománynév-kiszolgálójáról (DNS), amely leképezi az URL-eket (pl. www.usr.com) a négy számcsoportos IP-címekre. Ezen az oldalon ellenőrizheti az útválasztó készülékszoftverének frissítése előtti verziószámot.
Ez az oldal részletezi az egyes kapcsolati jellemzőket az internetszolgáltató által megadottak szerint.
Megjegyzés: Ha ezen az oldalon még nem jelennek meg értékek, ez azt jelenti, hogy még be kell állítania az útválasztót. Ezt az EasyConfigurator programmal teheti meg. (Windows felhasználók: Kattintson a Start, Programok menüpontra, és válassza ki a U.S. Robotics EasyConfigurator tételt. Macintosh és Linux felhasználók: Kattintson duplán az EasyConfigurator ikonra az asztalon.)
| Elem | Leírás |
| VPI/VCI | DSL-kapcsolati jellemző, hasonló az IP-címhez, de ATM-hálózaton. |
| Con. ID (kapcsolatazonosító) | A kapcsolatot azonosító szám. |
| Category (Kategória) | ATM szolgáltatási osztály (UBR – nem meghatározott bitsebesség, VBR – változó bitsebesség). |
| Service Name (szolgáltatás neve) | A hozzáférés-koncentrátor számára az elvárt szolgáltatási szintet meghatározó név. (Alapértelmezésben az útválasztó által létrehozott és nem használt általános név.) |
| Interface Name (interfész neve) | Az útválasztó által létrehozott névbejegyzés, melyet csak az útválasztó használ. |
| Protokoll | Az ATM vagy DSL-kapcsolaton használt hitelesítő és tokozási protokoll. |
| Encapsulation (tokozás) | A tokozás egy szabálykészlet csomagok felépítésére. Ez az ATM tokozási típusa. |
| IGMP | Az útválasztó az internet-csoportfelügyeleti protokollt (Internet Group Management Protocol) alkalmazza hosztcsoporttagságok létesítésére egy adott többirányú csoport számára egy hálózaton belül. (Ennek egyik ismert alkalmazása a többirányú videoadat-áramlás.) |
| QoS | Az útválasztó szolgáltatásminőség-kezelő képessége magas prioritást ad bizonyos típusú csomagoknak (amelyet a felhasználó határoz meg). Kattintson ide további információért. |
| State (Állapot) | A kapcsolat állapota (engedélyezve vagy letiltva). |
| Status (Állapot) | A kapcsolat állapota — Az Up azt jelenti, hogy a PPP szolgáltatás fut, a Down pedig azt, hogy a PPP szolgáltatás le van állítva. |
| IP Address (IP-cím) | Az útválasztó IP-címe, melyet internetszolgáltatójától kapott, vagy internetszolgáltatója kijelölte az Ön számára. Az útválasztó ezt a címet a helyi hálózatán kívüli hálózatokkal folytatott kommunikációhoz használja. |
Megjegyzés: Ha az IP Address (IP-cím) mező üres, ellenőrizze, hogy DSL-beállításai megfelelőek-e. Ha nem biztos benne, állítsa vissza az útválasztó gyári alapbeállításait egy hegyes eszközzel (például iratkapocs) legalább öt másodpercre lenyomva az átjáró hátulján található Reset gombot. Ezután futtassa újra az EasyConfigurator programot, kiemelt figyelmet fordítva a PPP fiók felhasználónevére és jelszavára, amelyet internetszolgáltatójától kapott.

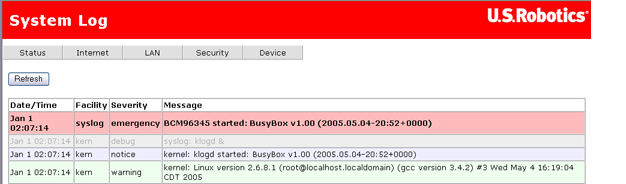

A rendszernapló képernyő megmutatja a rendszer eseménynaplóját, ahová az útválasztó a különböző események és problémák adatait menti. A naplóban tárolt, valamint a napló megtekintése során megjelenő adatok típusait testre szabhatja. Az oldal ehhez hasonlóan nézhet ki, amikor először megnyitja:
A Configure (beállítás) gombbal határozhatja meg, hogy milyen típusú információt kíván megjeleníteni a naplóban:
| Lehetőség | Leírás |
| Disable log / Enable log (Napló letiltása / Napló engedélyezése) | Kattintson a fenti választások egyikére a naplóadatok rögzítésének engedélyezéséhez vagy letiltásához. |
| Log level (Naplózási szint) | A Log Level (Naplózási szint) lehetővé teszi a naplózandó események típusának beállítását. A naplózási eseményeknek több szintje van:
Az útválasztó a kiválasztott szint és az afeletti naplóeseményeket rögzíti. Ha például a naplózási szintet Critical (Kritikus) beállításba teszi, minden kritikus, riasztási és sürgősségi eseményt rögzít, de mást nem. |
| Display level (Megjelenítési szint) | Lehetővé teszi az előző System Log (rendszernapló) oldal megjelenítési szintjének kiválasztását. Ugyanazokat az esemény-rangsorolási szinteket alkalmazza, mint a fenti naplózási szintek, de nem a rögzítésre, hanem a webes kezelőfelületen való megjelenítésre vonatkozik. |
| Mode (Mód) | Ezzel meghatározhatja, hogy a naplóesemények az útválasztó helyi memóriájában tárolódjanak, el legyenek küldve távoli naplókiszolgálóhoz, vagy mindkettőre egyaránt sor kerüljön. Ha a Remote (távoli) beállítást választja, a rendszernapló nem mutatja a távoli kiszolgálón tárolt eseményeket. A távoli kiszolgáló lehet egy syslog eszköz, amelyet esetleg be kell állítani. |
| Server IP address (Kiszolgáló IP-címe) | Ez a távoli naplókiszolgáló internetcíme, amikor a Remote (távoli) vagy a Both (mindkettő) módot választja. |
| Ez a távoli naplókiszolgáló kommunikációs portja, amelyhez az útválasztó küldi a naplózási adatokat, amikor a Remote (távoli) vagy Both (mindkettő) módot választja. Szokás szerint az 514 portszámot használják, de bármelyik portszámot választhatja. |
Ez az állapotképernyő a következőket foglalja össze:
Mindkettőt az útválasztóhoz fizikailag (kábellel) kapcsolt gép és az útválasztóhoz vezeték nélkül csatlakozó összes rendszerre vonatkozóan mutatja. A hiba- és eldobási statisztikákat felhasználhatja a helyi hálózat kommunikációs problémáinak elhárítására.
A WAN statisztikai oldal megmutatja az útválasztótól az internetre továbbított byte-okat, csomagokat és a hibastatisztikákat. A táblázat minden sora különböző útválasztó–internet kapcsolatot jelent.
Kattintson a Reset Statistics (statisztika nullázása) gombra az összegek nullázásához.
Ez az oldal statisztikát mutat az útválasztó alacsony szintű ATM protokolljáról.
| Mező | Leírás |
| In Octets (Bejövő oktettek) | Az interfészen fogadott oktettek száma. |
| Out Octets (Kimenő oktettek) | Az interfészen küldött oktettek száma. |
| In Errors (Bejövő hibák) | Javíthatatlan HEC hibák miatt eldobott cellák száma. |
| In Unknown (Bejövő ismeretlenek) | A cella fejlécének érvényesítése során eldobott bejövő cellák száma, beleértve a felismerhetetlen VPI/VCI értékű és az érvénytelen cellafejléc-mintával rendelkező cellákat is. Ha az útválasztó úgy van beállítva, hogy a meghatározatlan PTI értékkel rendelkező cellákat is eldobja, azok is ide számítódnak. |
| In HEC Errors (Bejövő HEC hibák) | Az ATM cellafejlécben HEC hibával vett cellák száma. |
| In Invalid VPI VCI Errors (Bejövő érvénytelen VPI VCI hibák) | A regisztrálatlan VCC címmel fogadott cellák száma. |
| In Port Not Enabled Errors (Nem engedélyezett bejövőport-hibák) | Nem engedélyezett porton fogadott cellák száma. |
| In PTI Errors (Bejövő PTI hibák) | Az ATM fejlécben hasznosjel-indikáció (PTI) hibával vett cellák száma. |
| In Idle Cells (Bejövő üres cellák) | A vett üres cellák száma. |
| In Circuit Type Errors (Bejövő áramköri típusú hibák) | Illegális áramkörtípussal vett cellák száma. |
| In OAM RM Errors (Bejövő OAM RM CRC hibák) | Ciklikus redundancia-ellenőrzési (CRC) hibával vett OAM és RM cellák száma. |
| In GFC Errors (Bejövő GFC hibák) | Nem nulla GFC értékkel vett cellák száma. |
| Mező | Leírás |
| In Octets (Bejövő oktettek) | Az AAL5/AAL0 CPCS PDU oktettek száma. |
| Out Octets (Kimenő oktettek) | Az AAL5/AAL0 CPCS PDU oktettek száma. |
| In Ucast Pkts (Bejövő Ucast csomagok) | A magasabb szintű rétegek számára átadott, vett AAL5/AAL0 CPCS PDU egységek száma. |
| Out Ucast Pkts (Kimenő Ucast csomagok) | A magasabb rétegektől elküldésre kapott AAL5/AAL0 CPCS PDU egységek száma. |
| In Errors (Bejövő hibák) | Hibát tartalmazó vett AAL5/AAL0 CPCS PDU egységek száma. A hibák közé tartoznak a CRC-32 hibák, a SAR-időtúllépések és a túlméretes SDU egységek. |
| Out Errors (Kimenő hibák) | Hibák miatt el nem küldhető AAL5/AAL0 CPCS PDU egységek száma. |
| In Discards (Bejövő eldobottak) | A bemeneti puffer túlcsordulása miatt eldobott AAL5/AAL0 CPCS PDU egységek száma. |
| Out Discards (Kimenő eldobottak) | Ezt a mezőt jelenleg nem használják. |
| Mező | Leírás |
| VPI/VCI | A harmadik táblázatban minden sor különböző VPI/VCI kombinációt jelent. Ez a tétel az egyes sorok VPI/VCI értéke. A VPI/VCI kombinációra néha a VCC (virtuális áramköri csatorna) megnevezést is használják. |
| CRC Errors (CRC hibák) | A CRC-32 hibákkal vett PDU egységek (protokoll-adategységek) száma. |
| SAR Timeouts (SAR-időtúllépések) | A részben újra összeállított és amiatt eldobott PDU egységek száma, mert a kívánt időtartam alatt nem történt meg teljes összeállításuk. Ha az újraösszeállítási időzítés nem támogatott, ez az érték nulla. |
| Oversized SDUs (Túlméretes SDU egységek) | Az amiatt eldobott PDU egységek száma, mert a megfelelő SDU egységek túl nagyok voltak. |
| Short Packet Errors (Rövidcsomag-hibák) | Az amiatt eldobott PDU egységek száma, mert hosszúságuk kisebb, mint az AAL5 véginformációs rész mérete. |
| Length Errors (Hosszhibák) | Az amiatt eldobott PDU egységek száma, mert hosszúságuk nem felel meg az AAL5 véginformációs rész hosszának. |
| Reset button (Visszaállítógomb) | Kattintson erre a gombra az összegek nullázásához. |

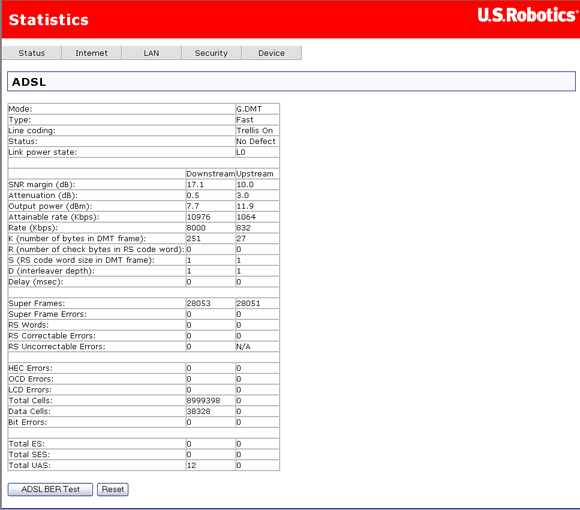

Ez az oldal az útválasztó ADSL-kapcsolatának jeltulajdonságait mutatja.
Az oldal alján van egy gomb a bithibaarány (BER) vizsgálatának futtatására. Ez a vizsgálat határozza meg az ADSL-kapcsolat minőségét. Az alábbi, mezőket leíró táblázat információt ad a vizsgálatról.
Ez a táblázat írja le az oldal mezőit:
| Mező | Leírás |
| Mode (Mód) | Modulációs protokoll – G.DMT, T1.413 vagy G.lite. |
| Típus | A csatorna típusa; lehet Interleave vagy Fast. |
| Line coding (Vonali kódolás) | Jelzi, hogy a Trellis kódolás be van-e kapcsolva. |
| Status (Állapot) | A DSL-kapcsolat állapota. |
| Total ES (Hibás másodpercek összesen) | A „hibás másodpercek” száma – azon másodpercek száma, amelyekben legalább egy hiba volt. |
| Total SES (Súlyosan hibás másodpercek összesen) | A „súlyosan hibás másodpercek” száma – azon másodpercek száma, amelyekben legalább tíz hiba volt. |
| Total UAS (Nem működő másodpercek összesen) | A „nem működő másodpercek” száma – azon másodpercek száma, amelyekben az ADSL-kapcsolat nem működött. |
| SNR margin (Jel/zaj viszony határ) (dB) | A jel/zaj viszony (SNR) határ mindkét irányú forgalomra. |
| Attenuation (Csillapítás) (dB) | A becsült átlagos hurokcsillapítás letöltési és feltöltési irányban. |
| Output power (Kimenő teljesítmény) (dBm) | A teljes kimenő teljesítmény mindkét irányban. |
| Attainable rate (Elérhető átviteli sebesség) | A legnagyobb elérhető letöltési sebesség. |
| Rate (Átviteli sebesség) (Kbps) | A pillanatnyi sebesség, amellyel az adatok áramlanak mindkét irányban. |
| K | Az adatbyte-ok száma az ADSL-adatkeretben. |
| R | A redundáns ellenőrzőbyte-ok száma Reed-Solomon kódszavanként. |
| S | A Reed-Solomon kódszavak hossza adatkeretekben. |
| D | Az interleaver mélysége. |
| Super frames (Szuperkeretek) | A szuperkeretek száma. |
| Super frame errors (Szuperkeret-hibák) | A hibásan vett szuperkeretek száma. |
| RS words (RS szavak) |
A Reed-Solomon kódszavak száma. |
| RS correctable errors (RS javítható hibák) | A javíthatóan hibás Reed-Solomon kódszavak száma. |
| RS uncorrectable errors (RS javíthatatlan hibák) | A javíthatatlanul hibás Reed-Solomon kódszavak száma. |
| HEC Errors (HEC hibák) |
A fejléc-ellenőrzőösszeg hibák száma. |
| OCD Errors (OCD hibák) |
A cellán kívüli ábrázolási hibák száma. |
| LCD Errors (LCD hibák) |
Az elveszett cellahibák teljes száma. |
| ES Errors (ES hibák) |
A kiterjesztett szuperkeret-hibák száma. |
A bithibaarány-vizsgálat az ADSL statistics (ADSL statisztika) oldalon érhető el. A bithibaarány-vizsgálathoz kövesse az alábbi eljárást.
Figyelmeztetés: A vizsgálat futtatása az ADSL-kapcsolat elvesztését okozhatja.
