Stato del router

Nel menu Status (Stato) sono disponibili le seguenti opzioni:

• General Status (Stato generale)
• DSL Status (Stato DSL)
• System Log (Registro di sistema)
• LAN Statistics (Statistiche LAN)
• WAN Statistics (Statistiche WAN)
• ATM Statistics (Statistiche ATM)
• ADSL Statistics (Statistiche ADSL)

General Status (Stato generale)

Quando ci si connette al router viene visualizzata la pagina di stato generale:

Tra le altre cose, questa pagina visualizza le velocità di trasmissione e ricezione dati del router e l'indirizzo del router dell'ISP. Contiene inoltre informazioni sul server dei nomi di dominio (DNS) del router, che converte gli URL come www.usr.com in indirizzi IP di quattro numeri. Questa pagina consente di verificare la versione del firmware del router prima di un aggiornamento.

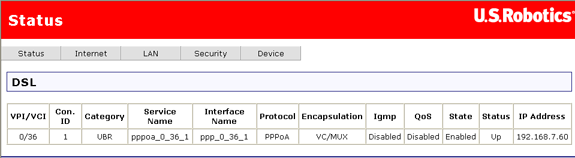

DSL Status (Stato DSL)

Questa pagina mostra valori di connettività specifici come determinato dall'ISP.

Nota: se questa pagina non contiene ancora valori, significa che il router non è ancora stato configurato. Per configurarlo, eseguire EasyConfigurator. (Utenti Windows: fare clic su Start/Avvio, Programmi, U.S. Robotics EasyConfigurator. Utenti Macintosh e Linux: fare doppio clic sull'icona di EasyConfigurator sul desktop.)

Nota: se il campo IP Address (Indirizzo IP) è vuoto, verificare che le impostazioni DSL siano corrette. In caso di dubbio, ripristinare le impostazioni predefinite del router: con uno strumento sottile, come una graffetta, premere il tasto di ripristino (Reset) sul retro del router per almeno cinque secondi. Quindi eseguire nuovamente EasyConfigurator, facendo particolare attenzione al nome utente e alla password dell'account PPP, forniti dal provider di servizi Internet.

System Log (Registro di sistema)

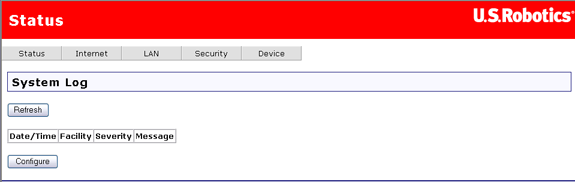

Questa pagina visualizza il registro degli eventi di sistema, in cui il router salva i dati sui vari eventi e problemi che si verificano. È possibile personalizzare i tipi di informazioni memorizzati nel registro e gli elementi che vengono visualizzati. La prima volta che la si apre, la pagina è simile a questa:

Il pulsante Configure (Configura) consente di specificare i tipi di dati da visualizzare nel registro:

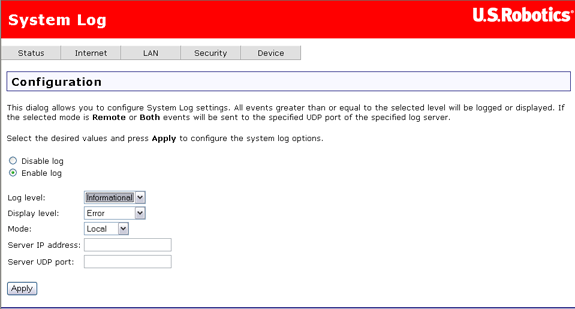

1. Fare clic su Configure per visualizzare la pagina seguente:



2. Selezionare le opzioni desiderate per la registrazione e la visualizzazione del registro:

Opzione	Descrizione
Disable log / Enable log (Disattiva registro / Attiva registro)	Fare clic su una di queste opzioni per disattivare o attivare la registrazione dei dati.
Log level (Livello registrazione)	Log Level consente di configurare i tipi di eventi che vengono registrati. Vi sono diversi livelli di eventi del registro: Emergency (Emergenza) = il sistema è inutilizzabile (visualizzati in rosso nel registro) Alert (Allarme) = è necessario intervenire immediatamente (rosso chiaro) Critical (Critico) = condizioni critiche (arancione) Error (Errore) = condizioni di errore (giallo) Warning (Avviso) = condizioni di avviso (verde) Notice (Attenzione) = condizioni normali ma significative (azzurro) Informational (Informativo) = eventi informativi (bianco) Debugging = messaggi relativi al debug (grigio scuro su giallo chiaro) Il router registra tutti gli eventi del livello scelto e dei livelli superiori. Ad esempio, se si imposta il livello su Critical, vengono registrati tutti gli eventi critici, allarme ed emergenza, ma nessuno degli altri eventi.
Display level (Livello visualizzazione)	Consente di scegliere il livello di eventi da visualizzare nella pagina System Log (Registro di sistema) illustrata sopra. Questa voce usa gli stessi livelli dell'impostazione del livello di registrazione descritta sopra, ma si applica agli eventi visualizzati nell'interfaccia utente Web invece che a quelli registrati.
Mode (Modalità)	Consente di specificare se gli eventi devono essere registrati nella memoria locale del router, inviati a un server di registrazione remoto o entrambe le cose. Se si sceglie Remote (Remoto), il registro di sistema non mostrerà gli eventi salvati sul server remoto. Il server remoto deve essere un dispositivo syslog, che deve essere configurato come necessario.
Server IP address (Indirizzo IP del server)	Quando si seleziona la modalità Remote o Both (Entrambi), questo è l'indirizzo Internet del server di registrazione remoto.
Server UDP port (Porta UPD server)	Quando si seleziona la modalità Remote o Both, questa è la porta di comunicazione del server di registrazione remoto a cui il router invierà i dati del registro. La convenzione normale usa la porta numero 514, ma è possibile immettere qualsiasi numero di porta.

3. Fare clic su Apply (Applica) per salvare le impostazioni e visualizzare il registro con le nuove impostazioni:

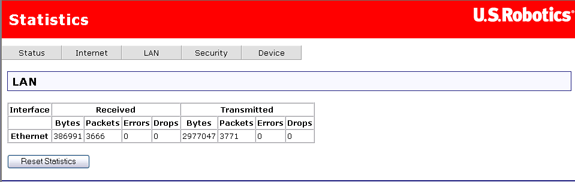

LAN statistics (Statistiche LAN)

Questa pagina di stato riassume le seguenti informazioni:

• Traffico dati ricevuto dal router diretto a tutti i computer della rete locale;
• Dati trasmessi da tali computer e inviati a Internet.

Questi dati vengono visualizzati per tutti i computer fisicamente collegati al router tramite cavi. Le statistiche di errori e pacchetti perduti possono aiutare a risolvere i problemi di comunicazioni nella rete locale.

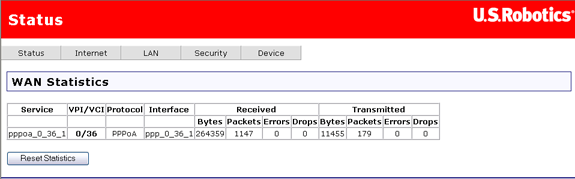

WAN statistics (Statistiche WAN)

Questa pagina mostra le statistiche di trasferimento byte, trasferimento pacchetti ed errori per la connessione dal router a Internet. Ogni riga della tabella rappresenta una diversa connessione router-Internet.

Fare clic su Reset Statistics (Ripristina statistiche) per azzerare i totali.

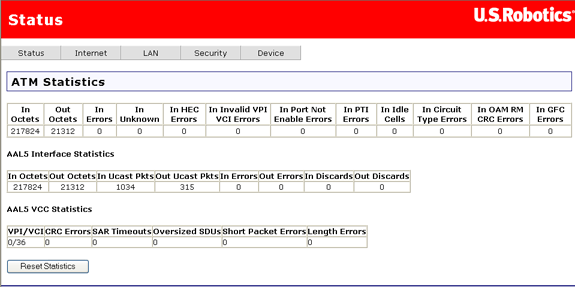

ATM statistics (Statistiche ATM)

Questa pagina mostra le statistiche del protocollo ATM di basso livello del router.

Statistiche del livello ATM su interfaccia ADSL

Statistiche del livello ATM AAL5 su interfaccia ADSL

Statistiche del livello ATM AAL5 per ogni VCC su interfaccia ADSL

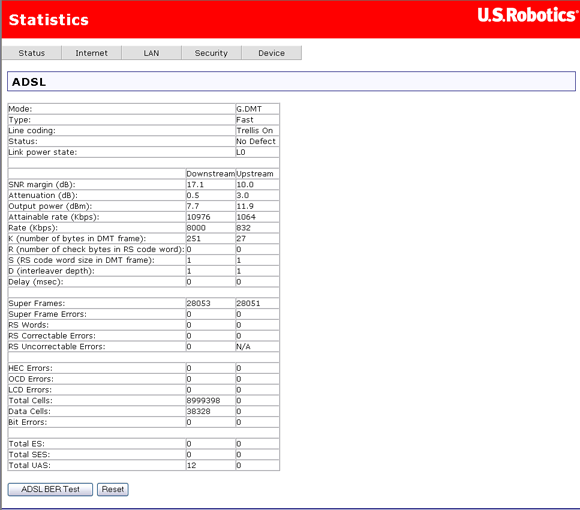

ADSL statistics (Statistiche ADSL)

Questa pagina visualizza gli attributi del segnale della connessione ADSL del router.

Un pulsante in fondo alla pagina consente di eseguire un test BER (Bit Error Rate, percentuale di errore bit). Questo test stabilisce la qualità della connessione ADSL. Le informazioni su questo test sono riportate dopo la tabella dei campi.

Questa tabella descrive i campi di questa pagina:

Test BER (Bit Error Rate)

Nella pagina delle statistiche ADSL è disponibile un test BER (Bit Error Rate, percentuale errori bit). Seguire questa procedura per eseguire un test BER.

Attenzione: l'esecuzione di questo test potrebbe causare l'interruzione della connessione ADSL.

1. Fare clic su ADSL BER Test (Test BER ADSL) sotto la tabella nella pagina delle statistiche ADSL. Compare questa finestra:



2. In Tested time (Periodo test), scegliere una durata per il test. Fare quindi clic su Start per avviare il test. La finestra mostra lo stato del test. È possibile interrompere il test in qualsiasi momento facendo clic su Stop.



3. I risultati compaiono nella finestra al termine del test.
