Aşağıdakiler, Status (Durum) menüsünde bulunan opsiyonlardır:
Router'da oturum açtıktan sonra genel durum sayfası ekrana gelir:
Bu sayfada, diğer pek çok şeyin yanı sıra router'ın veri aktarım ve alma hızları ve İSS'in router adresi görüntülenir. Ayrıca, www.usr.com gibi URL'leri dört rakamlı IP adreslerine dönüştüren yönelticinin alan adı sistem (DNS) sunucusu hakkında da bilgiler içerir. Yükseltme işleminden önce yönelticinin bellenim sürümünü kontrol etmek için bu sayfayı kullanabilirsiniz.
Bu sayfada, İSS tarafından yönetilen özel bağlantı değerleri yer almaktadır.
Not: Eğer bu sayfada henüz değer yoksa bu, router'ı ayarlamanız gerektiğini gösterir. Bunu, EasyConfigurator'ı çalıştırarak gerçekleştirebilirsiniz. (Windows kullanıcıları: Start (Başlat), Programs (Programlar) ve U.S. Robotics EasyConfigurator'ı tıklatın. Macintosh ve Linux kullanıcıları: Masaüstünde bulunan EasyConfigurator simgesini çift tıklatın.)
| Öğe | Açıklama |
| VPI/VCI | IP adresine benzeyen ancak bir ATM ağı için olan DSL bağlantı parametreleri. |
| Bağlantı Kodu | Bağlantı sırasını gösteren sayısal bir değer. |
| Kategori | Bu, ATM servisinin sınıfıdır (UBR – belirsiz bit hızı, VBR – değişken bit hızı). |
| Servis Adı | Erişim yoğunlaştırıcı için beklenen servis seviyesini tanımlamak için kullanılan bir addır. (Varsayılan ad, router tarafından oluşturulan ve kullanılmayan bir genel addır.) |
| Arabirim Adı | Router tarafından oluşturulan ve sadece router tarafından kullanılan tablo giriş adı. |
| Protokol | ADSL bağlantısında ATM üzerinden kullanılan kimlik doğrulama ve kapatma modudur. |
| Kapatma | Kapatma, yapı paketleri için bir kurallar kümesidir. Bu ATM kapatma tipidir. |
| IGMP | Router, İnternet Grup Yönetim Protokolünü tek bir ağdaki belirli multicast gruplarında barındırma üyeliği kurmak için kullanır. (Bunun genel bir uygulaması multicast video akışıyladır.) |
| QoS | Router'ın Servis Kalitesi özelliği, belirli paket tiplerine yüksek öncelik durumu verir (kullanıcı tarafından tanımlanır). Bunun hakkında daha fazla bilgi için, burayı tıklatın. |
| Durum | Bu, bağlantı durumudur (etkin veya devre dışı). |
| Durum | Bağlantının durumu — Up (Çalışıyor), PPP servisinin çalıştığını ve Down (Çalışmıyor) PPP servisinin durduğunu gösterir. |
| IP Adresi | İSS'den alınan veya İSS tarafından atanan router adresi. Router bu adresi, yerel alan ağınız dışındaki ağla iletişim kurmak için kullanır. |
Not: Eğer IP Address (IP Adresi) alanı boşsa DSL ayarlarınızın doğru olduğundan emin olun. Eğer emin değilseniz, ataç ya da iğne gibi ince bir cisimle router'ın arkasındaki Reset (Sıfırla) düğmesine en az beş saniye boyunca basın. Sonra EasyConfigurator'ı tekrar çalıştırın ve İnternet Servis Sağlayıcı tarafından verilen PPP hesabının kullanıcı adı ve şifresine çok dikkat edin.
Sistem günlüğü ekranı, router'ın gerçekleşen çeşitli olaylar ve sorunlar hakkındaki verileri kaydettiği sistem olaylarının kaydını gösterir. Günlükte depolanan bilgilerin türünü özelleştirebilir ve bunun yanı sıra günlük görüntülendiğinde hangi bilgilerin gösterileceğini belirleyebilirsiniz. İlk açtığınızda sayfa aşağıdaki gibi olacaktır:
Configure (Konfigüre et) butonu, günlükte ne tip verilerin görüntülenmesini istediğinizi belirlemek içindir:
| Seçenek | Açıklama |
| Günlüğü devre dışı bırak / Günlüğü etkinleştir | Günlük verilerini kaydetme özelliğini devre dışı bırakmak veya etkinleştirmek için bu seçeneklerden birini seçin. |
| Kayıt seviyesi | Kayıt Seviyesi, hangi tip olayların günlüğe kaydedileceğini konfigüre etmenizi sağlar. Birçok kayıt olayı seviyesi bulunmaktadır:
Router, seçili seviye ve üzerindeki tüm günlük olaylarını kaydeder. Örneğin, kayıt seviyesini Critical (Kritik) olarak ayarlarsanız tüm kritik, alarm ve acil olaylar kaydedilir ancak diğerlerinin hiçbiri kaydedilmez. |
| Gösterim seviyesi | Bu, önceki System Log (Sistem Günlüğü) sayfasında görüntülenecek olay seviyesini seçmenizi sağlar. Bu öğe, yukarıdaki Kayıt Seviyesinde tanımlanan olay seviyelerinin aynısını kullanır, ama bunları olayların kaydı için değil WUI'de görüntülenen olaylar için uygular. |
| Mod | Bu, günlük olaylarının router'ın yerel belleğinde saklanıp saklanmayacağını veya uzaktaki günlük sunucusuna gönderilip gönderilmeyeceğini veya her ikisinin de eşzamanlı olarak yapılıp yapılmayacağını belirler. Remote (Uzaktan) seçeneğini seçerseniz sistem günlüğü, uzaktan sunucuda kaydedilen olayları göstermeyecektir. Uzaktan sunucu, ayarlamanız gereken bir syslog cihazı olabilir. |
| Server IP address (Sunucu IP adresi) | Remote (Uzaktan) modu veya Both (Her ikisi de) modunu seçmeniz durumunda bu, uzaktan günlük sunucusunun İnternet adresidir. |
| Sunucu UDP portu | Remote (Uzaktan) modu veya Both (Her ikisi de) modunu seçmeniz durumunda bu router'ın günlük verilerini göndereceği uzaktan günlük sunucusunun iletişim portudur. Genel olarak 514 port numarası kullanılır bununla birlikte istediğiniz port numarasını girebilirsiniz. |
Durum ekranında aşağıdakiler özetlenir:
Kablolar aracılığıyla yönelticiye fiziksel olarak bağlı tüm makineler için her ikisini de gösterir. Yere ağınızdaki iletişim sorunlarını gidermek için hata ve önleme istatistiklerini kullanabilirsiniz.

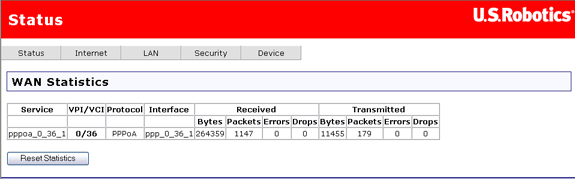

WAN İstatistikleri sayfası, router'dan İnternet'e bağlantının bayt aktarımını, paket aktarımını ve hata istatistiklerini görüntüler. Tablodaki her satır, farklı bir router-İnternet bağlantısını temsil etmektedir.
Toplamı sıfıra geri döndürmek için Reset Statistics'i (İstatistikleri resetle) tıklatın.
Bu sayfa, router'ın düşük seviyeli ATM protokolüne ait istatistikleri gösterir.
| Alan | Açıklama |
| In Octets | Bu, arabirim tarafından alınan bayt sayısıdır. |
| Out Octets | Arabirim üzerinden aktarılan bayt sayısı. |
| In Errors | Düzeltilemez HEC hataları nedeniyle reddedilen hücre sayısı. |
| In Unknown | Alınan hücreler arasında, hücre başlık onayı sırasında reddedilen hücre sayısı; buna, tanınmayan VPI/VCI değerlerine sahip hücreler ve geçersiz hücre başlığı düzenine sahip hücreler dahildir. Eğer router, tanımlanamayan PTI değerlerine sahip hücreleri reddedecek şekilde ayarlıysa bunlar da burada sayılır. |
| In HEC Errors | Bu, ATM hücre başlıklarında HEC hatasıyla alınan hücrelerin sayısıdır. |
| In Invalid VPI VCI Errors | Kaydettirilmemiş VCC adresi ile alınan hücre sayısı. |
| In Port Not Enabled Errors | Etkinleştirilmemiş portlar üzerinden alınan hücre sayısı. |
| In PTI Errors | ATM başlığında taşıma kapasitesi tipi gösterge (PTI) hatasıyla alınan hücre sayısı. |
| In Idle Cells | Bu, alınan boş hücre sayısıdır. |
| In Circuit Type Errors | Kuraldışı devre tipine sahip alınan hücre sayısı. |
| In OAM RM CRC Errors | Cyclic redundancy check (CRC-Dönüşümsel Fazlalık Kontrolü) hatasıyla alınan OAM ve RM hücrelerinin sayısı. |
| In GFC Errors | Sıfır olmayan GFC ile alının hücre sayısı. |
| Alan | Açıklama |
| In Octets | Alınan AAL5/AAL0 CPCS PDU bayt sayısı. |
| Out Octets | Aktarılan AAL5/AAL0 CPCS PDU bayt sayısı. |
| In Ucast Pkts | Alınan ve bir üst katmana geçen AAL5/AAL0 CPCS PDU sayısı. |
| Out Ucast Pkts | Daha yüksek katmanlardan aktarım için alınan AAL5/AAL0 CPCS PDU sayısı. |
| In Errors | Bu, hata içeren alınan AAL5/AAL0 CPCS PDU sayısıdır. Hatalar arasında CRC-32 hataları, SAR zaman aşımları ve aşırı boyutlu SDU'lar bulunmaktadır. |
| Out Errors | Hatalar nedeniyle iletilemeyen AAL5/AAL0 CPCS PDU sayısı. |
| In Discards | Bir giriş ara bellek aşırı akışı nedeniyle reddedilen AAL5/AAL0 CPCS PDU sayısı. |
| Out Discards | Bu alan henüz kullanılmamaktadır. |
| Alan | Açıklama |
| VPI/VCI | Üçüncü tablodaki her bir sıra farklı bir VPI/VCI kombinasyonunu göstermektedir. Bu öğe, her bir satır için VPI/VCI'dır. VPI/VCI kombinasyonu bazen VCC (sanal devre kanalı) olarak adlandırılır. |
| CRC Errors | Bu, CRC-32 hatasıyla alınan PDU sayısıdır. |
| SAR Timeouts | Kısmen tekrar birleştirilen ancak gerekli süre içinde tamamen birleştirilememeleri nedeniyle reddedilen PDU sayısı. Tekrar birleştirme zamanlayıcısı desteklenmiyorsa bu değer sıfırdır. |
| Oversized SDUs | Karşılık gelen SDU çok büyük olduğu için reddedilen PDU sayısı. |
| Short Packet Errors | Bu, uzunlukları AAL5 son bilgi boyutundan daha kısa olduğu için reddedilen PDU sayısıdır. |
| Length Errors | PDU uzunluğunun AAL5 son bilgideki uzunlukla eşlenememesi nedeniyle reddedilen PDU sayısı. |
| Reset butonu | Toplamı sıfıra geri döndürmek için bu butonu tıklatın. |
Bu sayfa, router'ın ADSL bağlantısının sinyal özelliklerini görüntüler.
Bu sayfanın alt kısmında bit hata hızı (BER) testini çalıştırmak için bir buton bulunmaktadır. Bu test, ADSL bağlantısının kalitesini tespit eder. Bu test hakkındaki bilgiler, aşağıda alanları açıklayan tabloda bulunabilir.
Aşağıdaki tablo bu sayfadaki alanları açıklamaktadır:
| Alan | Açıklama |
| Mod | Bu modülasyon protokolüdür — G.DMT, T1.413 veya G.lite. |
| Türü | Kanal tipi, Interleave veya Fast. |
| Hat kodlama | Bu, Trellis kodlamasının açık ya da kapalı olduğunu gösterir. |
| Durum | DSL bağlantısının durumunu gösterir. |
| Toplam ES | Bu, toplam "hata saniyesi" sayısıdır — en az bir hatanın olduğu saniyeler. |
| Toplam SES | Toplam "önemli hata saniyesi" sayısı— on veya daha fazla hata olan saniyeler. |
| Toplam UAS | "Kullanılamayan saniyeler" — ADSL bağlantısının kullanılamadığı saniyeler. |
| SNR sınırı (dB) | Her iki yönde akan trafik için sinyal-gürültü oranı (SNR) sınırıdır. |
| Zayıflatma (dB) | Yük tarafı ve ağ tarafındaki ortalama devre zayıflamasının tahmini değeri. |
| Çıkış gücü (dBm) | Her iki yöndeki toplam çıkış gücü. |
| Erişilebilir hız | Bu, maksimum elde edilebilir yük tarafı hızıdır. |
| Hız (Kbps) | Verilerin her iki yönde de aktığı gerçek hızdır. |
| K | Bu, bir ADSL veri çerçevesindeki veri baytlarının sayısıdır. |
| R | Bir Reed-Solomon kod sözü için fazla kontrol baytları sayısıdır. |
| S | Reed-Solomon kod sözünün veri yapılarındaki uzunluğudur. |
| D | Interleaver derinliğidir. |
| Süper çerçeveler | Bu, süper çerçevelerin toplam sayısıdır. |
| Süper çerçeve hataları | Hatalı olarak alınan süper çerçevelerin sayısı. |
| RS kelimeleri | Reed-Solomon kod kelimelerinin toplam sayısıdır. |
| RS düzeltilebilir hatalar | Düzeltilebilir atalara sahip Reed-Solomon kod kelimelerinin sayısıdır. |
| RS düzeltilemez hatalar | Düzeltilemeyen hatalara sahip R-S kod kelimelerinin sayısı. |
| HEC hataları | Başlık hata sağlama hataları toplam sayısı. |
| OCD hataları | Hücre dışına taşma nitelik kaybı hatalarının sayısıdır. |
| LCD hataları | Toplam hücre nitelik kaybı hatası sayısı. |
| ES hataları | Toplam gelişmiş süper çerçeve hatalarının sayısıdır. |
Bit hata hızı testi, ADSL istatistik sayfalarından çalıştırılabilir. Bit hata hızı testini çalıştırmak için aşağıdaki prosedürleri uygulayın.
Uyarı: Bu testi çalıştırdığınızda ADSL bağlantınız kesilebilir.
