Gateway-status

Följande alternativ finns tillgängliga på menyn Status:

General Status (allmän status)

När du har loggat in på gatewayen visas sidan general status (allmän status):

Sidan visar bland annat gatewayens dataöverföring och mottagningshastighet samt Internet-leverantörens gatewayadress. Den innehåller också information om gatewayens DNS-server (domain name server), som avbildar URL-adresser som www.usr.com till fyrsiffriga IP-adresser. Du kan använda den här sidan till att bekräfta dina trådlösa nätverksinställningar och gatewayens version av fabriksprogramvara innan du uppgraderar.

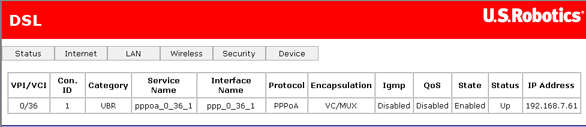

DSL Status (DSL-status)

På sidan anges specifika anslutningsvärden som fastslagits av din Internet-leverantör.

Obs! Om den här sidan inte har några värden ännu innebär det att du fortfarande behöver konfigurera din gateway. Det gör du genom att köra EasyConfigurator. (Användare av Windows: klicka på Start, Program och U.S. Robotics EasyConfigurator. Användare av Macintosh och Linux: dubbelklicka på ikonen EasyConfigurator på skrivbordet.)

Objekt Beskrivning
VPI/VCI DSL-anslutningsparametrar som liknar en IP-adress men är avsedda för ett ATM-nätverk.
Con. ID (anslutnings-ID) Ett siffervärde som indikerar anslutningarnas ordning.
Category (kategori) Det här är klassen för ATM-tjänsten (UBR – ospecificerad bithastighet, VBR – föränderlig bithastighet).
Service Name (tjänstnamn) Ett namn som används till att definiera den förväntade servicenivån för åtkomstkoncentratorn. (Som standard är det ett generiskt namn som skapats av gatewayen, och som inte används.)
Interface Name (gränssnittsnamn) Tabellpostnamn som skapats av gatewayen och som endast används av gatewayen.
Protocol (protokoll) Det här är det autentiserings- och inkapslingsprotokoll som används över ATM för ADSL-anslutningen.
Encapsulation (inkapsling) Inkapsling är en uppsättning regler för att bygga paket. Det här är typen av ATM-inkapsling.
IGMP Gatewayen använder Internet Group Management Protocol (hanteringsprotokoll för Internet-grupper) för att upprätta värdmedlemskap i speciella multicast-grupper på ett enda nätverk. (Ofta används det tillsammans med en multicast-videoström.)
QoS Gatewayens funktion Quality of Service (kvalitet på tjänsten) ger högprioritetsstatus till vissa typer av paket (som definieras av användaren). Klicka här om du vill ha mer information om det här.
State (läge) Det här är anslutningsläget (aktiverat eller avaktiverat).
Status Anslutningens status – Up (uppe) innebär att PPP-tjänsten körs, Down (nere) innebär att den har avslutats.
IP Address (IP-adress) Gatewayens adress hämtas från eller tilldelas av Internet-leverantören. Gatewayen använder den här adressen för att kommunicera med nätverket utanför ditt lokala nätverk.

Obs! Om fältet IP Address (IP-adress) är tomt kontrollerar du att dina DSL-inställningar är korrekta. Om du är osäker återställer du gatewayen till fabriksinställningarna genom att använda ett smalt föremål, t.ex. ett gem, till att trycka ned knappen Reset (återställ) på baksidan av gatewayen i minst fem sekunder. Kör sedan EasyConfigurator igen, och lägg märke till användarnamnet och lösenordet för PPP-kontot, som tillhandahålls av Internet-leverantören.

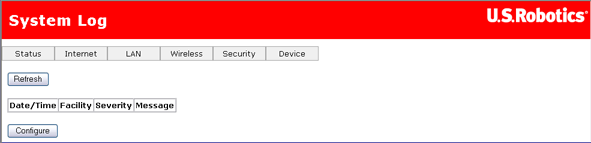

System Log (systemlogg)

På skärmen för systemlogg kan du se systemets händelselogg, där gatewayen sparar data om de olika händelserna och de problem som inträffar. Du kan anpassa de typer av information som lagrats i loggen, samt vilka delar av den informationen som visas när loggen visas. Så här kan sidan se ut när du först öppnar den:

Knappen Configure (konfigurera) används till att specificera vilken typ av data du vill visa i loggen:

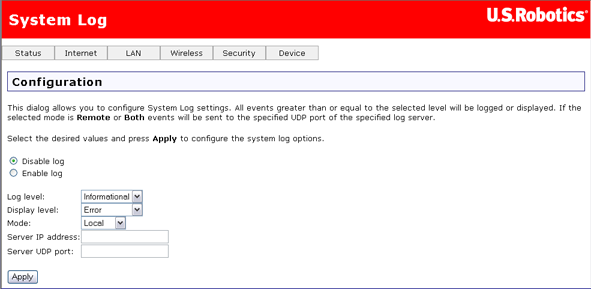

  1. Klicka på Configure (konfigurera) för att visa följande sida:

  2. Välj alternativ för att spara och visa loggen:

    3. Alternativ Beskrivning
    Disable log / Enable log (avaktivera/aktivera log) Klicka på ett av alternativen för att avaktivera eller aktivera registreringen av loggdata.
    Log level (loggnivå)

    I fältet Log Level kan du konfigurera vilka typer av händelser som är loggade. Det finns flera nivåer av logghändelser:

    • Emergency (nödsituation) = systemet är obrukbart (visas i rött i loggen)
    • Alert (larm) = åtgärd måste vidtas omedelbart (ljusrött)
    • Critical (kritiskt) = kritiska tillstånd (orange)
    • Error (fel) = feltillstånd (gult)
    • Warning (varning) = varningstillstånd (grönt)
    • Notice (meddelande) = normala men viktiga villkor (blått)
    • Informational (informativa) = informationshändelser (vitt)
    • Debugging (felsökning) = felsökningsnivåmeddelanden (ljusgrått på gräddvitt)

    Gatewayen registrerar alla logghändelser för den valda nivån och över. Om du till exempel ställer in loggnivån på Critical (kritiskt) loggas alla kritiska, varnings- och nödsituationshändelser. Inga av de andra händelserna registreras.
    Display level (visa nivå) Här kan du välja att händelsenivån visas på den föregående sidan System Log (systemlogg). Den här posten använder samma händelsenivårankning som Log Level (loggnivå) ovan, men här avses de händelser som visas i det webbaserade användargränssnittet istället för dem som är registrerade.
    Mode (läge) Här kan du ange om logghändelser ska lagras i gatewayens lokala minne, skickas till en fjärrloggserver, eller så kan du välja båda samtidigt. Om du väljer Remote (fjärr), visar inte systemloggen de händelser som sparats på fjärrservern. Fjärrservern är en syslog-enhet (systemloggenhet) som du behöver konfigurera.
    Server IP address (server-IP-adress) När du markerar antingen läget Remote (fjärr) eller Both (båda) är det här Internet-adressen för fjärrloggservern.
    Server-UDP-port När du markerar antingen läget Remote (fjärr) eller Both (båda), är det här kommunikationsporten för fjärrloggservern som gatewayen skickar data till. Portnummer 514 används ofta, men du kan ange vilket portnummer du vill.

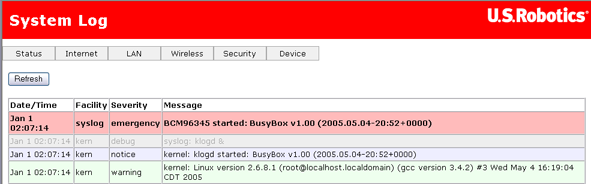

  3. Klicka på Apply (tillämpa) för att spara inställningarna och visa loggen med de nya inställningarna:

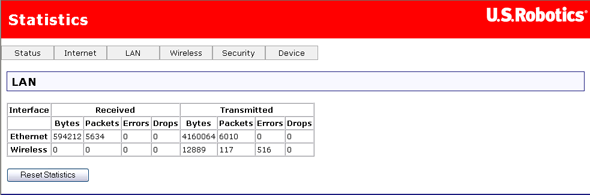

LAN Statistics (LAN-statistik)

Den här statusskärmen sammanfattar följande:

På skärmen visas det här både för alla datorer som är fysiskt anslutna till gatewayen (via kablar) och för alla system som är trådlöst anslutna till gatewayen. Du kan använda fel- och nedkopplingsstatistik för att felsöka kommunikationsproblem i ditt lokala nätverk.

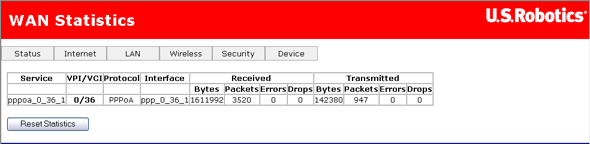

WAN Statistics (WAN-statistik)

Sidan WAN Statistics (WAN-statistik) visar byteöverföring, paketöverföring och felstatistik för anslutningen från gatewayen till Internet. Varje rad i tabellen utgör en anslutning mellan gatewayen och Internet.

Klicka på Reset Statistics (återställ statistik) för att nollställa siffrorna.

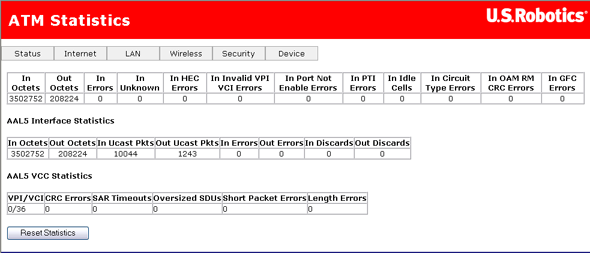

ATM Statistics (ATM-statistik)

Den här sidan visar statistik från gatewayens lågnivå-ATM-protokoll.

ATM-lagerstatistik över ADSL-gränssnittet

Fält Beskrivning
In Octets (inkommande, oktetter) Det här är antalet oktetter som tagits emot av gränssnittet.
Out Octets (utgående, oktetter) Antalet oktetter som överförts över gränssnittet.
In Errors (inkommande, fel) Antalet celler som har kopplats från på grund av HEC-fel som inte har korrigerats.
In Unknown (inkommande, okänt) Antalet mottagna celler som har ignorerats under cellhuvudvalideringen, inklusive celler med oidentifierbara VPI/VCI-värden och celler med ogiltiga cellhuvudmönster. Om gatewayen är konfigurerad för att ignorera celler med odefinierade PTI-värden räknas dem också här.
In HEC Errors (inkommande, HEC-fel) Det här är antalet celler som tagits emot med HEC-fel i ATM-cellhuvuden.
In Invalid VPI VCI Errors (inkommande, ogiltiga VPI VCI-fel) Antalet celler som tagits emot med oregistrerade VCC-adresser.
In Port Not Enabled Errors (inkommande, fel på grund av avaktiverade portar) Antalet celler som tagits emot via portar som inte har aktiverats.
In PTI Errors (inkommande, PTI-fel) Antalet celler som tagits emot med ett PTI-fel (payload type indicator) i ATM-rubriken.
In Idle Cells (inkommande, tomma celler) Det här är antalet tomma celler som har tagits emot.
In Circuit Type Errors (inkommande, kretstypfel) Antalet celler som tagits emot med otillåtna kretstyper.
In OAM RM CRC Errors (inkommande, OAM RM CRC-fel) Antalet OAM- och RM-celler som tagits emot med CRC-fel (cyclic redundancy check).
In GFC Errors (inkommande, GFC-fel) Antalet celler som tagits emot med GFC-fel, som inte har värdet noll.



ATM AAL5-lagerstatistik över ADSL-gränssnittet

Fält Beskrivning
In Octets (inkommande, oktetter) Det här är antalet mottagna AAL5/AAL0 CPCS PDU-oktetter.
Out Octets (utgående, oktetter) Antalet överförda AAL5/AAL0 CPCS PDU-oktetter.
In Ucast Pkts (inkommande, Ucast Pkts) Antalet mottagna AAL5/AAL0 CPCS-PDU:er som sänts till högre skikt.
Out Ucast Pkts (utgående, Ucast Pkts) Antalet AAL5/AAL0 CPCS-PDU:er som tagits emot för överföring från högre skikt.
In Errors (inkommande, fel) Det här är antalet mottagna AAL5/AAL0 CPCS-PDU:er som innehåller fel. Felen innefattar CRC-32-fel, SAR-tidsperioder och överdimensionerade SDU:er.
Out Errors (utgående, fel) Antalet AAL5/AAL0 CPCS-PDU:er som inte kunde överföras på grund av fel.
In Discards (inkommande, ignorerade) Antalet AAL5/AAL0 CPCS PDU:er som ignorerats på grund av överfull buffert.
Out Discards (utgående, ignorerade) Det här fältet används inte.



ATM AAL5-lagerstatistik för varje VCC via ADSL-gränssnittet

Fält Beskrivning
VPI/VCI Varje rad i den tredje tabellen utgör en egen VPI/VCI-kombination. Den här posten visar VPI/VCI-värdena för varje rad. En VPI/VCI-kombination kallas ibland för en VCC (virtual circuit channel).
CRC Errors (CRC-fel) Det här är antalet PDU:er som tagits emot med CRC-32-fel.
SAR Timeouts (SAR-tidsperioder) Antalet delvis återmonterade PDU:er som ignorerats på grund av att de inte var helt återmonterade inom den utsatta tidsperioden. Om timern för återmontering inte stöds är det här värdet noll.
Oversized SDUs (överdimensionerade SDU:er) Antalet PDU:er som ignorerats på grund av att de motsvarande SDU:erna var för stora.
Short Packet Errors (short packet-fel) Det här är antalet PDU:er som har ignorerats på grund av att längden var mindre än AAL5-trailerns storlek.
Length Errors (längdfel) Antalet PDU:er som ignorerats på grund av att PDU-längden inte matchade längden i AAL5-trailern.
Knappen Reset (återställning) Klicka på den här knappen för att nollställa siffrorna.

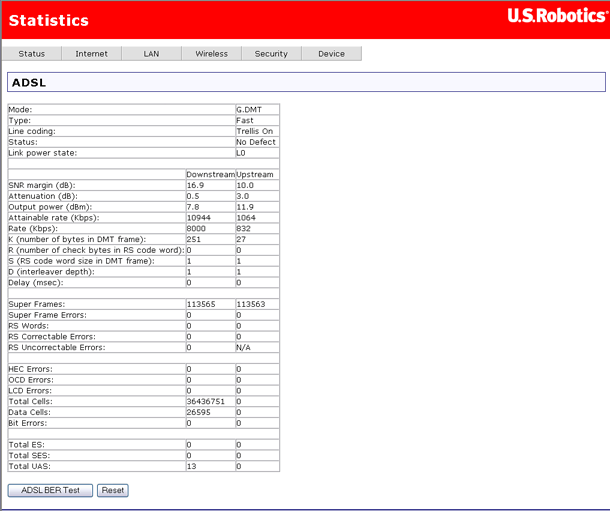

ADSL Statistics (ADSL-statistik)

Den här sidan visar signalegenskaperna för gatewayens ADSL-anslutning.

Längst ned på den här sidan finns en knapp för att köra ett BER-test (bit error rate). Testet bestämmer kvaliteten på ADSL-anslutningen. Det finns information om det här testet under tabellen som beskriver fälten.


Den här tabellen beskriver fälten på sidan:

Fält Beskrivning
Mode (läge) Det här är moduleringsprotokollet – G.DMT, T1.413 eller G.lite.
Skriv Kanaltypen, som kan vara Interleave (interfolierad) eller Fast (snabb).
Line coding (linjekodning) Här visas om Trellis-kodning är används eller inte.
Status Status för DSL-länken.
Total ES (totala FS) Det totala antalet "error seconds" (felsekunder) - sekunder då minst ett fel inträffat.
Total SES (totala AFS) Det totala antalet "severe error seconds" (allvarliga felsekunder) - sekunder då tio eller fler fel inträffat.
Total UAS (totala ETS) Antalet "unavailable seconds" (ej tillgängliga sekunder) - sekunder då ADSL-länken inte varit tillgänglig.
SNR margin (marginal för signal/brusförhållande) (dB) Det här är en marginal för signal/brusförhållande (SNR) för trafik i båda riktningarna.
Attenuation (dämpning) (dB) En uppskattning av medeldämpningnen i slingor, utgående och inkommande.
Output power (utgående signalstyrka) (dBm) Den totala utgående signalstyrkan i båda riktningarna
Attainable rate (högsta hastighet) Den maximala inkommande hastighet som kan uppnås.
Rate (Kbps) (hastighet, kbit/s) Den faktiska hastigheten med vilken data flyttas i båda riktningarna.
K Antalet byte i en ADSL-dataram.
R Antalet redundanta kontrollbyte per Reed-Solomon kodord.
S Längden på Reed-Solomon-kodordet i dataramar.
D Interfolieringsdjupet
Super frames (superramar) Det totala antalet superramar.
Super frame errors (superramfel) Antalet mottagna superramar med fel.
RS words (RS-ord) Det totala antalet Reed-Solomon-kodord.
RS correctable errors (RS med korrigerbara fel) Antalet Reed-Solomon-kodord med fel som kan korrigeras.
RS uncorrectable errors (RS med ej korrigerbara fel) Antalet R-S-kodord som har fel som inte kan korrigeras.
HEC errors (kontrollsummefel) Det totala antalet kontrollsumma i rubrik-fel.
OCD errors (UC-fel) Det totala antalet utanför cell-teckningsfel.
LCD errors (FC-fel) Det totala antalet förlorade cell-teckningsfel.
ES errors (US-fel) Det totala antalet utökade superram-fel.

BER-test (Bit error rate, bitfelssannolikhet)

Det finns ett BER-test tillgängligt på ADSL-statistiksidan. Gör så här om du vill göra ett bitfelssannolikhettest.

Varning! Om du gör det här testet kan du förlora ADSL-anslutningen.

  1. Nedanför tabellen på ADSL-statistiksidan kan du klicka på ADSL BER Test (ADSL-bitfelssannolikhetstest). Det här fönstret visas:

  2. Vid Tested time (undersökningstid) väljer du en längd för testet. Klicka på Start när du vill starta testet. I fönstret visas teststatus. Du kan klicka på Stop när som helst om du vill stoppa testet.

  3. Resultatet visas i fönstret när testet är klart.
