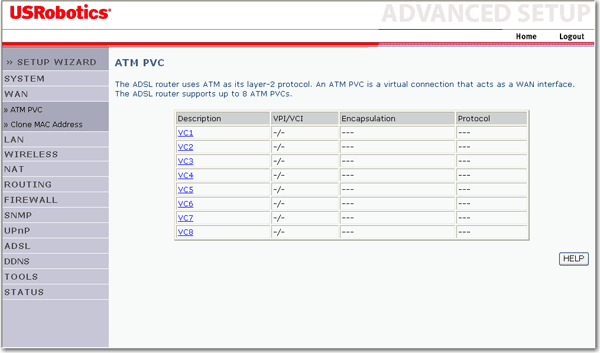

A táblázat az ATM-beállításokat tartalmazza. Az aszinkron átviteli mód (Asynchronous Transfer Mode; ATM) olyan hálózati technológia, mely a rögzített méretű cellákban vagy csomagokban történő adatátvitelen alapul. Ha rendelkezik ATM-szolgáltatással, ATM-beállításokat kell konfigurálnia.
Description (Leírás): A kapcsolat neve.
VPI/VCI: Virtuális elérési azonosító (VPI) és virtuális áramkör-azonosító (VCI).
Encapsulatűion (Tokozás): Meghatározza az ATM szállítási réteg többszörös protokollkezelési módját.
VC-MUX: Az ATM virtuális áramköri multiplexeren alapuló pont–pont protokoll csak egy protokollt engedélyez virtuális áramkörönként, kevesebb többlet-információval.
LLC: Az ATM logikai kapcsolat ellenőrzésen alapuló pont–pont protokoll több protokollt engedélyez egy virtuális áramkörben, kissé nagyobb mennyiségű többlet-információval.
Protocol (Protokoll): A csatlakozáshoz használt protokoll.
ATM beállítások létrehozása
A VC gombra kattintva, adja meg a kapcsolat adatait.
Adja meg a kapcsolathoz tartozó protokollt (Protocol).
Adja meg a kapcsolat IP-címét (IP Address).
Adja meg a kapcsolat alhálózati maszkját (Subnet Mask).
Adja meg a VPI/VCI értékeket.
Jelölje ki a tokozási (Encapsulation) módszert.
Válasszon QoS osztályt (QoS Class).
Adja meg a kapcsolat (PCR/SCR/MBS Address) értékeit.
Kattintson a SAVE SETTINGS (Beállítások tárolása) gombra.
