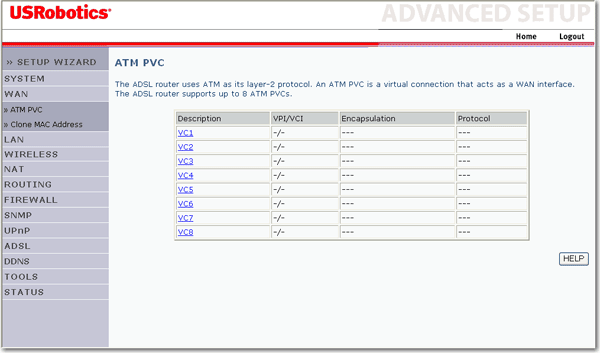

W tej tabeli znajdują się ustawienia ATM. Tryb przesyłania asynchronicznego (ATM) to technologia sieciowa polegająca na przesyłaniu danych w jednostkach lub pakietach o stałym rozmiarze. Aby korzystać z usługi ATM, należy skonfigurować ustawienia ATM.
Description (Opis): Nazwa połączenia.
VPI/VCI: Identyfikator ścieżki wirtualnej (VPI) oraz identyfikator kanału wirtualnego (VCI)
Encapsulation (Tunelowanie): Sposób obsługi wielu protokołów w warstwie transportowej ATM.
VC-MUX: Protokół punkt-punkt (PPP) na bazie multipleksera kanału wirtualnego ATM (Virtual Circuit Multiplexer) — tunelowanie zerowe. W danym kanale wirtualnym transmitowany jest tylko jeden protokół, co powoduje zmniejszenie obciążenia sieci.
LLC: Protokół punkt-punkt (PPP) na bazie warstwy łącza logicznego ATM (Logical Link Control — LLC). W danym kanale wirtualnym może być transmitowanych wiele protokołów, co powoduje nieco większe obciążenie sieci.
Protocol (Protokół): Protokół stosowany w danym połączeniu.

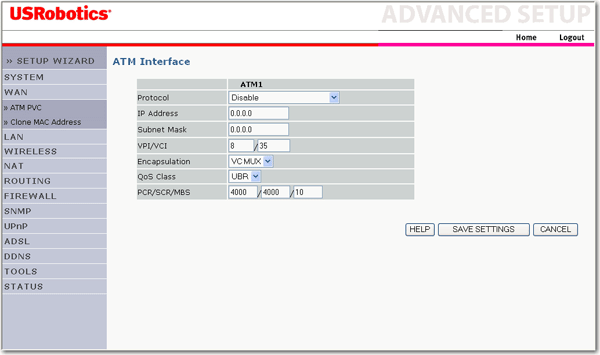

Aby skonfigurować ustawienia ATM:
Kliknij wybrane połączenie VC i określ jego ustawienia.
Wybierz protokół połączenia.
Wprowadź adres IP połączenia.
Wprowadź maskę podsieci połączenia.
Wprowadź wartości VPI/VCI.
Wybierz metodę tunelowania.
Wybierz klasę QoS Class.
Wprowadź wartości PCR/SCR/MBS dla połączenia.
Kliknij przycisk SAVE SETTINGS (Zapisz ustawienia).
