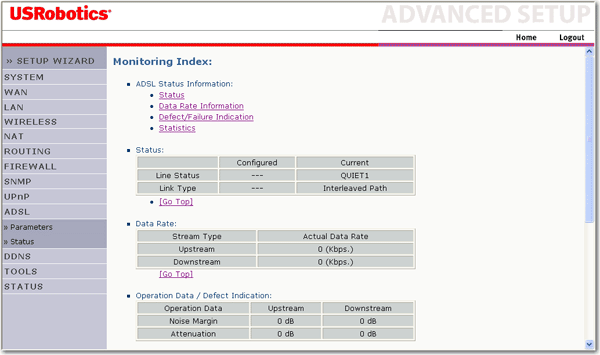

O ecrã de 'Status' apresenta informação relativa ao estado da linha, à velocidade de dados, aos dados de funcionamento, à indicação de defeitos e aos dados estatísticos.
Para actualizar o Índice de Monitorização da ADSL, clique em Refresh.
Status (Estado)
Line Status: Apresenta o estado actual da ligação da linha ADSL.
Link Type: Dois tipos de ligação: Fast path (caminho rápido) e Interleaved path (caminho intercalado).
Data Rate (Taxa de dados)
Upstream: Taxa máxima ascendente de dados.
Downstream: Taxam máxima descendente de dados.
Operation Data/Defect Indication (Dados de funcionamento/indicação de defeitos)
Noise Margin: Margem de ruído ascendente e descendente.
Attenuation: Redução máxima da força do sinal ascendente e descendente.
Fast Path FEC Correction: Podem ser utilizados dois caminhos de latência: rápido e intercalado. Em qualquer um dos casos, emprega-se um esquema de correcção de erros por progressão (FEC) para assegurar uma maior integridade dos dados. Para obter o valor máximo de imunidade de ruído, poder-se-á utilizar um caminho intercalado para implementar a FEC.
Interleaved Path FEC Correction: Um caminho intercalado é, basicamente, uma memória intermédia utilizada para introduzir um atraso, permitindo a aplicação de técnicas de correcção de erros para a gestão do ruído. O intercalamento abranda a velocidade do fluxo de dados, podendo não ser a melhor opção para os sinais em tempo real, como as transmissões de vídeo.
Fast Path CRC Error: O número de erros de Verificação de Cíclica Redundância do Caminho Rápido.
Interleaved Path CRC Error: O número de erros de Verificação Cíclica de Redundância do Caminho Intercalado.
Loss of Signal Defect: Descontinuidades temporárias no sinal.
Fast Path HEC Error STR: Erros de Ocultação do Erro de Cabeçalho (HEC) do Caminho Rápido.
Interleaved Path HEC Error: Erros de Ocultação de Erro de Cabeçalho (HEC) de Caminho Intercalado.
Statistics (Estatísticas)
As super frames constituem o nível mais elevado de representação de dados. Cada super frame contém frames ADSL normais, uma das quais é utilizada para garantir a sincronização das super frames, identificando o início de uma super frame. Algumas das restantes frames são também utilizadas com funções especiais.
Received cells: Número de células recebidas.
Transmitted cells: Número de células transmitidas.
