Router USRobotics ADSL2+ Ethernet/USB Router umożliwia udostępnianie połączenia internetowego ADSL2+ wielu użytkownikom. Router ADSL2+ charakteryzuje się prędkością pobierania do 24 Mb/s, zawiera także opcje filtrowania oraz zaporę firewall z technologią SPI.



Zawartość opakowania:

  1. Router USRobotics ADSL2+ Ethernet/USB Router
  2. Zasilacz 12V DC
  3. Kabel Ethernet
  4. Kabel telefoniczny
  5. Przewód USB
  6. Instalacyjna płyta CD-ROM
  7. Instrukcja szybkiej instalacji



Funkcje produktu

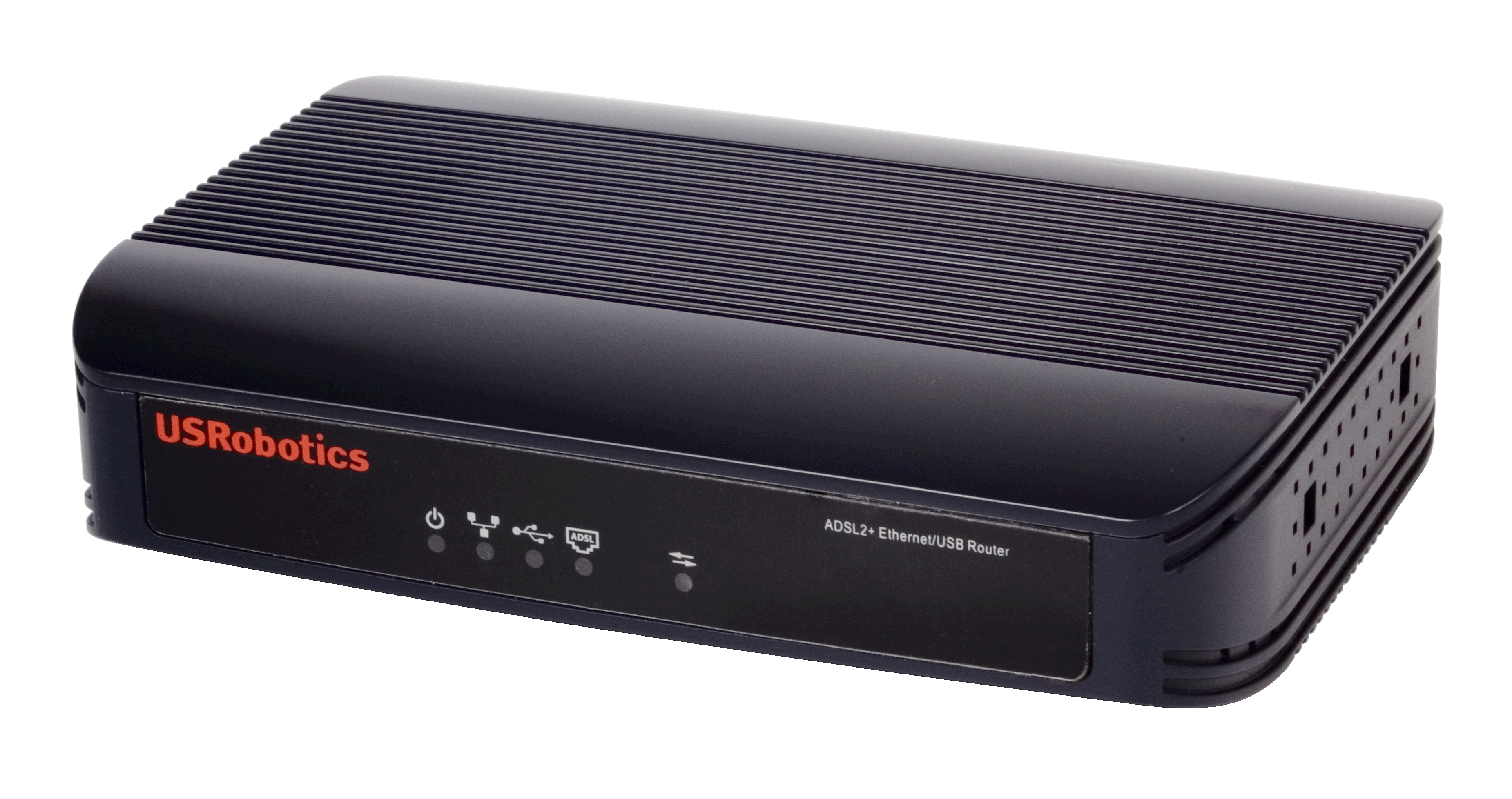

Przód

Na obudowie routera znajdują następujące diody stanu:



Symbol

Nazwa

State (Stan)

Znaczenie

Power

Nie świeci się

Brak zasilania.

Świeci w sposób ciągły

Podłączone zasilane.

Sieć lokalna

Nie świeci się

Brak połączenia LAN.

Świeci w sposób ciągły

Ustanowiono połączenie LAN.

Miga

Wysyłanie i odbieranie danych.

USB

Nie świeci się

Brak połączenia USB.

Świeci w sposób ciągły

Ustanowiono połączenie USB.

Miga Wysyłanie i odbieranie danych.

ADSL

Nie świeci się

Brak połączenia ADSL.

Świeci w sposób ciągły

Ustanowiono połączenie ADSL.

Miga

Trwa ustanawianie połączenia ADSL.
Internet Nie świeci się

Brak połączenia internetowego.
Miga Wysyłanie i odbieranie danych.

Tył

Z tyłu routera znajdują się następujące elementy:

Element

Funkcja

ADSL

Złącze linii ADSL.
12VDC/1A Gniazdo zasilacza.

Reset (Resetowanie)

Ponowne uruchomienie routera lub przywrócenie jego ustawień fabrycznych.

  • Aby ponownie uruchomić router bez utraty ustawień bieżących, naciśnij przycisk Reset i przytrzymaj go od 1 do 2 sekund.
  • Aby przywrócić fabryczne ustawienia routera, naciśnij przycisk Reset i przytrzymaj go przez 5 sekund.
Ethernet Złącze do połączenia routera z kartą Ethernet komputera.
USB Złącze do połączenia routera z kartą USB komputera.



Wymagania systemowe



R46.1553.00
rev 1.7
2/07
