Remarque : avant de pouvoir établir une connexion sans fil au réseau, vous devez brancher le Wireless USB Print Server à l'aide d'un câble Ethernet lors de la configuration de départ.
Allumez votre imprimante.
Connectez une extrémité du câble USB au port USB de votre imprimante, puis connectez l'autre extrémité au port USB du serveur d'impression.
Connectez l'une des extrémités d'un câble Ethernet à votre routeur (sans fil ou câblé), et l'autre extrémité au port LAN du serveur d'impression.
Insérez la fiche standard de votre pays dans l'adaptateur secteur. Appliquez une pression suffisante pour enclencher et fixer solidement la fiche. Débranchez l'adaptateur pour insérer la fiche en toute sécurité.
Amérique du Nord
Royaume-Uni
Europe
Connectez l'adaptateur secteur fourni au port d'alimentation POWER du Wireless USB Print Server et branchez-le dans une prise de courant standard.
Etape 2 : configuration du Wireless USB Print Server
Vérifiez que vous êtes connecté en tant qu'administrateur à votre ordinateur. Si vous utilisez un compte différent, vous ne pourrez pas installer correctement le logiciel.
Insérez le CD-ROM d'installation U.S. Robotics.
Cliquez sur Setup Wizard (Assistant d'installation) puis sur Next (Suivant).
Le Wireless USB Print Server apparaîtra dans la liste. Sélectionnez le serveur d'impression dans la liste et cliquez sur Next (Suivant). S'il n'apparaît pas dans la liste, contrôlez vos connexions physiques et cliquez sur Refresh (Actualiser).
Si vous le souhaitez, vous pouvez modifier le champ Device Name (Nom du périphérique) et saisir un nom de domaine dans le champ Domain Name. Lorsque vous avez terminé, cliquez sur Next (Suivant).
Si vous avez connecté le Wireless USB Print Server à un périphérique réseau doté de capacités DHCP, vous pouvez sélectionner Obtain IP Address automatically (Obtenir automatiquement une adresse IP). Si votre périphérique réseau ne prend pas en charge le protocole DHCP, vous pouvez attribuer une adresse IP fixe (Fixed IP Address ) et ajouter des informations sur l'adresse IP. Lorsque vous avez terminé, cliquez sur Next (Suivant).
Vous pouvez ensuite sélectionner la région ou le domaine (Region or Domain) où vous utiliserez le Wireless USB Print Server.
Le champ Network Type vous permet ensuite de choisir le type de réseau Infrastructure ou Ad Hoc, selon que vous utilisez ou pas un routeur ou un point d'accès sans fil sur votre réseau sans fil.
Remarque : au départ, le Wireless USB Print Server est configuré en mode Infrastructure, qui est utilisé pour se connecter à un routeur ou à un point d'accès sans fil. Si vous ne souhaitez pas utiliser de routeur ni de point d'accès sans fil pour établir une connexion avec d'autres clients sans fil, sélectionnez Ad-hoc dans Network type (Type de réseau).
Dans le champ SSID, vous devez saisir le SSID du point d'accès ou du routeur sans fil auquel vous souhaitez connecter le serveur d'impression sans fil. Si vous choisissez le type de réseau Ad Hoc, vous pouvez sélectionner un canal (Channel) spécifique sur lequel diffuser. Si vous sélectionnez Infrastructure, la seule option de canal est Auto. Dans le champ Security (Sécurité), vous pouvez sélectionner Disable (Désactiver), WEP ou WPA-PSK, selon la configuration de votre réseau sans fil.
Remarque : le serveur d'impression est compatible avec le protocole de sécurité WEP ou WPA-PSK uniquement. Il vous faudra peut-être modifier les paramètres de sécurité de votre réseau sans fil en conséquence.
Si vous sélectionnez WEP, vous devrez choisir entre Open (Système ouvert) et Shared Key (Clé partagée) dans le champ Authentication (Authentification) puis cliquer sur Next (Suivant).
Il vous faudra ensuite sélectionner votre longueur de clé WEP (WEP Key Length) : 64 bits Hex, 64 bits ASCII, 12 bits Hex ou 128 bits ASCII. Cliquez sur Next (Suivant).
Vous devrez ensuite saisir votre Clé et sélectionner le numéro de clé par défaut dans la liste Default Key . Cliquez sur Next (Suivant) lorsque vous avez terminé.
Hex
ASCII
64 bits
10 caractères
5 caractères
128 bits
26 caractères
13 caractères
Clé WEP : 64 bits (ASCII) :
Clé WEP : 64 bits (Hex) :
Clé WEP : 128 bits (ASCII) :
Clé WEP : 128 bits (Hex) :
Si vous sélectionnez WPA-PSK, vous devrez saisir la clé WPA (WPA Key) à l'écran suivant. Cette clé doit correspondre aux informations existantes de votre réseau sans fil.
Une fois que vous avez sélectionné votre type de sécurité et saisi toutes les informations nécessaires, votre configuration initiale est achevée. Cliquez sur Finish (Terminer).
Vous serez ensuite invité à installer le pilote PTP (Client à Client). Cliquez sur Yes (Oui) et suivez les instructions à l'écran.
Lorsque vous avez fini, vérifiez que la case Configure Print Driver now (Configurer le pilote d'impression maintenant) est cochée et cliquez sur Finish (Terminer).

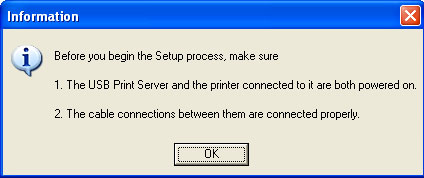

Cliquez sur OK à l'écran Information qui s'affiche. Il sera peut-être nécessaire de réduire l'écran Print Server Utility (Utilitaire du serveur d'impression) pour visionner l'écran Information.
A l'écran de configuration du port d'imprimante, sélectionnez le port et cliquez sur Next (Suivant).
Si le nom de l'imprimante n'est pas dans la liste, cliquez sur Refresh (Actualiser) jusqu'à ce que le nom de port apparaisse.
Cliquez OK lorsqu'un message s'affiche.
Sélectionnez l'imprimante dans la liste Existing Printers (Imprimantes disponibles).
Si l'imprimante n'apparaît pas, cliquez sur Add New Printer (Ajouter une nouvelle imprimante) et suivez les instructions à l'écran.
Cliquez sur Connect (Connecter).
Si aucun astérisque n'apparaît à côté du nom de port à l'écran de configuration du port d'imprimante, cliquez sur Refresh (Actualiser). S'il n'apparaît toujours pas, reportez-vous à la section Dépannage.
Cliquez sur Close (Fermer).
Etape 3 : impression d'une page de test
Utilisateurs de Windows XP, 2000 et NT :
Cliquez sur Démarrer > Imprimantes et télécopieurs.
Utilisateurs de Windows Me, 98 et 95 :
Cliquez sur Démarrer > Paramètres > Panneau de configuration.
Dans la fenêtre du panneau de configuration, cliquez sur Imprimantes et télécopieurs.
Effectuez un clic droit sur l'imprimante que vous venez d'installer, puis sélectionnez Propriétés.
Cliquez sur Imprimer une page de test. Votre imprimante imprimera une page de test si l'installation a réussi.
Etape 4 : configuration du serveur d'impression pour une connexion sans fil
Vous pouvez à présent accéder aux fonctions sans fil du Wireless USB Print Server.
Déconnectez le câble Ethernet et l'adaptateur secteur du Wireless USB Print Server.
Reconnectez l'adaptateur secteur et redémarrer le serveur d'impression. Le serveur d'impression établit alors une connexion sans fil vers votre routeur ou point d'accès sans fil.
Recommencez la procédure de l'Etape 3 : impression d'une page de test. Si vous pouvez imprimer, cela signifie que votre connexion sans fil fonctionne correctement. Si vous ne pouvez pas imprimer la page de test, cela signifie qu'il y a un problème avec votre connexion sans fil. Reportez-vous à la section Dépannage.
Etape 5 : connexion des clients au Wireless USB Print Server
Pour installer les outils de gestion du Wireless USB Print server, vous devez effectuer la procédure d'installation en étant connecté en tant qu'administrateur.
Félicitations ! L'installation a réussi. Veuillez enregistrer votre Wireless USB Print Server à l'adresse www.usr.com/productreg/.
Pour imprimer une page de diagnostic contenant des informations sur les paramètres du Wireless USB Print Server, appuyez une fois sur le bouton RESET.
