Självstudie: Jag vill ge högre prioritet åt vissa typer av trafik.

Funktionen quality of service (kvalitet på tjänsten) (QoS) utförs i IP-programvaran. Den delar in trafiken enligt klassificeringsregler. Varje regel kan innehålla en kombination av följande villkor: protokoll (TCP/UDP/ICMP), IP-källadress/nätmask, IP-måladress/nätmask, källport (enstaka eller intervall), destinationsport (enstaka eller intervall). När en klassificeringsregel matchas produceras en typ av prioritet (hög, medium, låg) och en typ av tjänst (normal tjänst, minimal kostnad, maximal tillförlitlighet, maximalt dataflöde, minimal fördröjning).

Exempel: Anta att ditt företag är värd för en webbradiostation. På senare tid har kvaliteten i radioströmmen varit ganska dålig på grund av att många på företaget surfar på Internet och använder nästan hela företagets bandbredd. En bra lösning kan då vara att ange hög prioritet för radiosändning och låg prioritet för webbtrafik. Så här kan du göra.

  1. Gå till det webbaserade användargränssnittet för gatewayen genom att öppna en webbläsare och ange adressen http://192.168.1.1

    OBS! Om webbläsaren inte öppnas går du till avsnittet Felsökning.
  2. Ange ditt användarnamn och lösenord. Standardanvändarnamnet är admin, och det är också standardlösenord. Klicka på OK eller tryck på ENTER. Då öppnas det webbaserade användargränssnittet

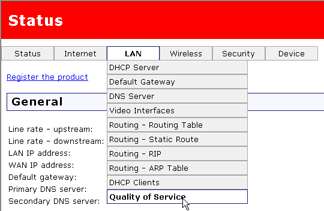

  3. På menyn LAN (lokalt nätverk) väljer du Quality of Service (kvalitet på tjänsten).

  4. Sidan Quality of Service öppnas:


  5. Klicka på Add (lägg till).
  6. Den första QoS-posten gäller HTTP-webbtrafiken. På sidan som visas nedan skriver du namnet på tjänsten i fältet Traffic class name (trafikklass). Därefter ställer du in Priority (prioritet), IP precedence (företräde för IP) och IP type of service (typ av IP-tjänst). I det här exemplet ställer vi prioriteten på Low (låg) för att vi försöker förbättra kvaliteten på radioströmmen genom att begränsa webbtrafiken. Till sist anger du Source port (källport) och Destination port (destinationsport). Så här bör det se ut när du är klar:



    7. Klicka på Apply (verkställ) för att fortsätta.
  7. Klicka på Add (lägg till) om du vill välja en annan nätverkstrafikklass för webbradio. Skriv namnet på tjänsten i fältet Traffic class name (trafikklass). Därefter ställer du in Priority (prioritet), IP precedence (företräde för IP) och IP type of service (typ av IP-tjänst). I det här exemplet ställer vi prioriteten på High (hög) och typ av IP-tjänst på Maximize Reliability (maximal tillförlitlighet) eftersom vi försöker förbättra kvaliteten på radioströmmen. Till sist anger du numren för Source port (källport) och Destination port (destinationsport) och klickar på Apply (verkställ).



  8. Här kan du se hur vi har konfigurerat QoS för maximal kvalitet på radioströmmen.
