Paso uno: Conexión del Wireless USB Print Server

Nota: El Wireless USB Print Server debe estar conectado a través de un cable Ethernet para realizar la configuración inicial. Después de la configuración inicial, podrá establecer una conexión inalámbrica a la red.

1. Encienda la impresora.
2. Conecte un extremo del cable USB al puerto de la impresora y el otro extremo al puerto USB del servidor de impresión.


3. Conecte uno de los extremos de un cable Ethernet al router inalámbrico o de cable, y el otro extremo al puerto LAN del servidor de impresión.


4. Acople el enchufe estándar en su país a la fuente de alimentación. Presione con fuerza hasta que oiga un clic y el enchufe quede firmemente ajustado. La fuente de alimentación debe estar desconectada cuando acople el enchufe.



   Norteamérica

   Reino Unido

   Europa

5. Conecte la fuente de alimentación que se incluye al puerto POWER del Wireless USB Print Server y, a continuación, a una toma de corriente estándar.



Paso 2: Configuración del Wireless USB Print Server

1. Para que el software se instale correctamente debe haber iniciado la sesión en el ordenador como administrador. Compruébelo.
2. Introduzca el CD de instalación de U.S. Robotics.

2. Haga clic en Setup Wizard (Asistente de configuración) y, a continuación, en Next (Siguiente).



3. El Wireless USB Print Server aparecerá en la lista. Selecciónelo en la lista y haga clic en Next (Siguiente). Si no aparece en la lista, compruebe las conexiones físicas y haga clic en Refresh (Actualizar).


4. Si lo desea, puede cambiar el nombre del dispositivo (Device Name) e introducir un nombre de dominio (Domain Name). Cuando haya acabado, haga clic en Next (Siguiente).


5. Si ha conectado el Wireless USB Print Server a un dispositivo de red con funciones DHCP, puede seleccionar Obtain IP Address automatically (Obtener dirección IP automáticamente). Si su dispositivo de red no dispone de funciones DHCP, seleccione Fixed IP Address (Dirección IP fija) y agregue la información relativa a la dirección IP. Cuando haya acabado, haga clic en Next (Siguiente).


6. A continuación, puede seleccionar en Region or Domain la región o dominio donde utilizará el Wireless USB Print Server.


7. El campo siguiente Network Type le permite seleccionar el tipo de red como Infrastructure (Infraestructura) o Ad hoc, dependiendo de si utiliza un router o punto de acceso inalámbrico en su red inalámbrica.



Nota: El Wireless USB Print Server está configurado inicialmente en modo de infraestructura, que se utiliza para establecer conexión con un router o punto de acceso inalámbrico. Si va a establecer conexión con otros clientes inalámbricos sin utilizar un router o punto de acceso inalámbrico, seleccione Ad hoc como tipo de red.

8. En el campo SSID, debe escribir el SSID del router o punto de acceso inalámbrico al que conectará el servidor de impresión inalámbrico. Si ha seleccionado Ad hoc como tipo de red, puede seleccionar un Channel No (Núm. De canal) específico por el que emitir. Si seleccionó Infrastructure (Infraestructura), Auto es la única opción de canal. En el campo Security (Seguridad) puede seleccionar Disable (Desactivar), WEP o WPA-PSK, según la configuración de la red inalámbrica.




Nota: El servidor de impresión es compatible únicamente con los protocolos de seguridad WEP o WPA-PSK. Es posible que tenga que modificar la configuración de seguridad de su conexión inalámbrica.

1. Si selecciona WEP, tendrá que seleccionar Open System (Sistema abierto) o Shared Key (Clave compartida) en el campo Authentication (Autenticación) y hacer clic en Next (Siguiente).

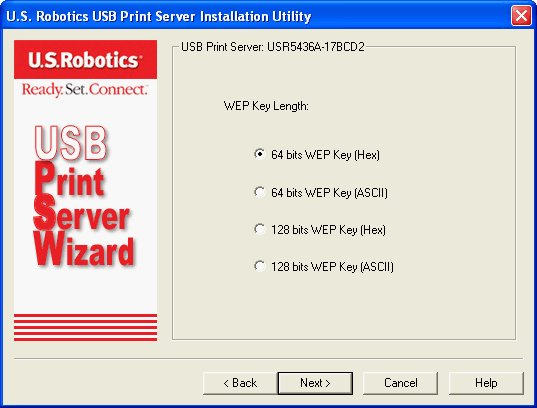

2. A continuación, deberá seleccionar la longitud del tipo de clave (WEP Key Length) entre las siguientes opciones: Hex de 64 bits, ASCII de 64 bits, Hex de 128 bits o ASCII de 128 bits. Haga clic en Next (Siguiente).

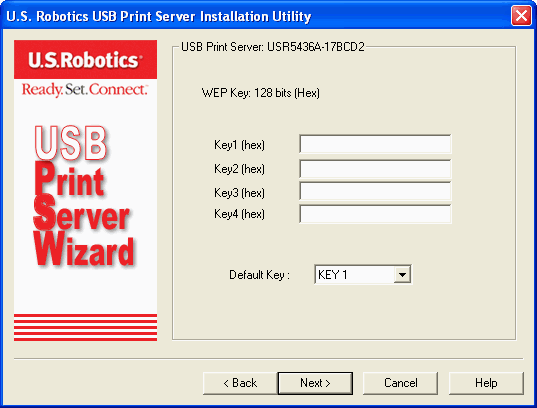

3. Necesitará introducir su clave (Key) y seleccionar el número de la clave predeterminada (Default Key ). Cuando haya acabado, haga clic en Next (Siguiente).



   	Hex	ASCII
   64 bits	10 caracteres	5 caracteres
   128 bits	26 caracteres	13 caracteres



   Clave WEP: 64 bits (ASCII):


   Clave WEP: 64 bits (Hex):


   Clave WEP: 128 bits (ASCII):


   Clave WEP: 128 bits (Hex):

4. Si selecciona WPA-PSK, deberá introducir la WPA Key (Clave WPA) en la siguiente pantalla, que deberá coincidir con los datos existentes en la red inalámbrica.

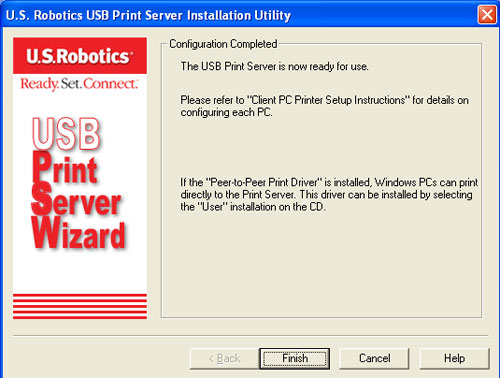

8. Después de seleccionar el tipo de seguridad e introducir cualquier información necesaria, habrá completado la configuración inicial y debe hacer clic en Finish (Finalizar).


9. Se le pedirá entonces que instale el controlador de impresión entre entidades pares (PTP). Haga clic en Yes (Sí) y siga las instrucciones que aparecerán en la pantalla.


10. Una vez que haya terminado, compruebe que la casilla de verificación Configure Print Driver now (Configurar el controlador de impresión ahora) está seleccionada y haga clic en Finish (Finalizar).


11. Haga clic en OK (Aceptar) en la pantalla de información que aparece a continuación. Para poder verla, puede resultar necesario minimizar la pantalla de la Print Server Utility (Utilidad del servidor de impresión).

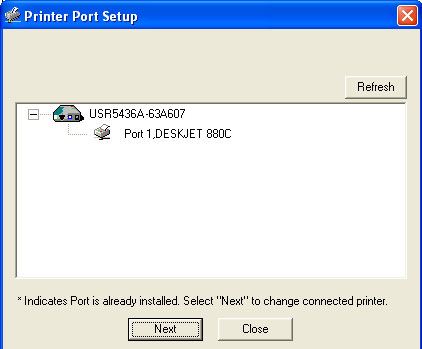

12. En Printer Port Setup (Configuración del puerto de impresora), elija el puerto y haga clic en Next (Siguiente).



    Si no aparece la impresora, haga clic en Refresh (Actualizar) hasta que aparezca el nombre del puerto.

13. Haga clic en OK (Aceptar) en el mensaje que aparece.



14. Seleccione una impresora de la lista Existing Printers (Impresoras instaladas).



    Si la impresora no aparece en la lista, haga clic en Add New Printer (Añadir nueva impresora) y siga las instrucciones que aparecerán en pantalla.

15. Haga clic en Connect (Conectar).

    Si no aparece un asterisco al lado del nombre del puerto en la pantalla de configuración del puerto de impresora, haga clic en Refresh (Actualizar). Si el asterisco sigue sin aparecer, consulte la sección Solución de problemas de esta guía.
16. Haga clic en Close (Cerrar).




Paso 3: Impresión de una página de prueba

1. Si es usuario de Windows XP, 2000 o NT:
   • Haga clic en Inicio > Impresoras y faxes.

   Si es usuario de Windows Me, 98 o 95:

   1. Haga clic en Inicio > Configuración > Panel de control.
   2. A continuación, haga clic en Impresoras y faxes.
2. Haga clic con el botón derecho del ratón en la impresora que acaba de instalar y seleccione Propiedades.
3. Haga clic en Imprimir página de prueba. Su impresora deberá imprimir una página de prueba.

Paso 4: Configuración del servidor de impresión para el acceso inalámbrico

Ahora podrá acceder a las funciones inalámbricas del Wireless USB Print Server.

1. Desconecte el cable Ethernet y el adaptador de corriente del Wireless USB Print Server.
2. Vuelva a conectar la fuente de alimentación para reiniciar el servidor de impresión. El servidor de impresión establecerá una conexión inalámbrica con su router o punto de acceso inalámbrico.
3. Repita las instrucciones desde el paso 3: Impresión de una página de prueba. Si se imprime la página, la conexión inalámbrica funciona correctamente. Si no puede imprimir la página de prueba, existe un problema con la conexión inalámbrica. Consulte la sección Solución de problemas.

Paso 5: Conexión de clientes al Wireless USB Print Server

Para conectar ordenadores de clientes adicionales a la impresora, deberá ejecutar la instalación de cliente en cada uno de ellos.

Para instalar las herramientas de gestión del Wireless USB Print Server, necesitará realizar una instalación de Administrator (Administrador).

¡Enhorabuena! El proceso de instalación ha finalizado. Le recomendamos que registre el Wireless USB Print Server en www.usr.com/productreg.

Para imprimir una página de diagnóstico con la información del Wireless USB Print Server, pulse el botón RESET (Reinicio) una vez.
