Guide de l'utilisateur pour le U.S.Robotics SureConnect ADSL USB Modem
Windows 98, 2000, Me et XPInstallation du modemMerci d'avoir acheté le modem USRoboticsâ SureConnectä ADSL USB Modem, modèle 9000. Les instructions suivantes vous indiqueront comment installer le modem et l'utilitaire USRobotics SureConnect ADSL. A la fin de la procédure, vous aurez installé les éléments suivants :
· Modem et pilotes USRobotics SureConnect ADSL USB Modem · Utilitaire USRobotics SureConnect ADSL
Inscrivez votre numéro de série dans l'espace ci-dessous. Numéro de série : _________________________ Vous pouvez également trouver votre numéro de série dans l'utilitaire USRoboticsâ SureConnectä ADSL USB Modem, une fois le modem installé. Notre service d'assistance technique aura également besoin de votre numéro de modèle (9000) afin de vous aider du mieux possible. Configuration requise et informations générales sur l'installationCe que vous devez savoir avant de commencer· Qui est votre fournisseur d'accès Internet (FAI) · Quel est votre nom d'utilisateur et votre mot de passe, attribués par votre FAI Votre FAI vous fournira peut-être les valeurs suivantes si une configuration manuelle est nécessaire : · Valeurs VPI/VCI · Mode d'encapsulage – RFC 1483 a été remplacé par RFC 2684. RFC 1483 IP sur ATM Pontage LLC/SNAP RFC 1483 IP sur ATM Pontage VCMux RFC 1483 IP sur ATM Routage LLC/SNAP RFC 1483 IP sur ATM Routage VC/Mux RFC 2364 WAN-PPP sur ATM LLC/SNAP RFC 2364 WAN-PPP sur ATM VCMux RFC 2516 PPP sur Ethernet LLC/SNAP RFC 2516 PPP sur Ethernet VCMux RFC 2364 PPP sur ATM LLC/SNAP RFC 2364 PPP sur ATM VCMux · Modulation G.dmt G.lite T1.413 Détection automatique
Configuration requise pour l'ordinateur · Un ordinateur avec Windows 98, 2000, Me ou XP équipé d'un port USB · 32 Mo de RAM (64 Mo de RAM recommandé) et 10 Mo d'espace disque (voire plus de RAM pour les applications requérant beaucoup de mémoire) · Pentium 200 MHz (minimum) · Un ordinateur hôte doté d'un port Universal Serial Bus (USB) ouvert
Configuration réseau requise pour l'ADSL Services ADSL proposés par votre FAI ou opérateur téléphonique local, ou accès à un DSLAM (Digital Subscriber Line Access Multiplexer) ADSL.
Alimentation Le modem USRobotics SureConnect ADSL USB Modem est un périphérique connecté directement au bus, ce qui signifie que vous n'avez pas besoin d'un adaptateur secteur car l'alimentation électrique provient de la connexion USB à votre ordinateur.

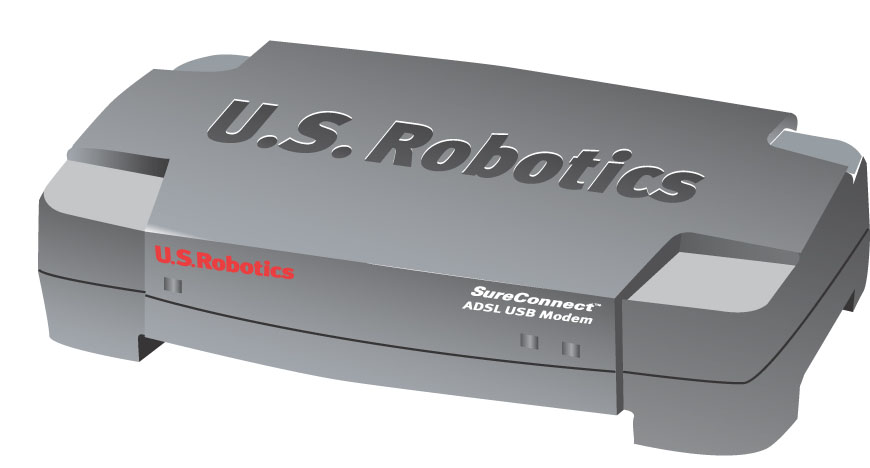

Ce pack USRobotics SureConnect ADSL USB contient les éléments suivants :
Veuillez signaler à votre revendeur tout élément incorrect, manquant ou endommagé. Voyants DEL du modemLe modem USRobotics SureConnect ADSL USB Modem comporte trois voyants DEL sur sa partie avant. Le premier en partant de la gauche est le voyant PWR (DEL d'alimentation), le second est le voyant USB (transfert des données) et le troisième le voyant ADSL. Le tableau ci-dessous indique l'état de fonctionnement du modem selon le statut des DEL.

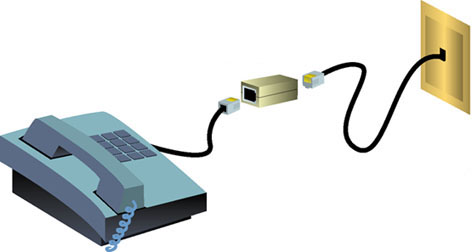

Etape 1. Connexion de microfiltres (si nécessaire)Si aucun microfiltre n'était inclus dans votre pack et que votre FAI ne vous en a pas fourni, passez à l'étape 2 de ces instructions d'installation. Si des microfiltres sont nécessaires, installez-en un sur chacun des appareils téléphoniques (téléphones, répondeurs et télécopieurs) partageant la même ligne téléphonique (le même numéro de téléphone) que le signal ADSL. Le microfiltre est un petit appareil utilisé pour réduire la quantité d'interférences entre les signaux ADSL et les signaux téléphoniques. Les microfiltres sont nécessaires uniquement si le modem ADSL et un appareil téléphonique partagent la même ligne téléphonique (le même numéro de téléphone). Si des microfiltres ne sont pas utilisés, un bruit de fond risque d'être entendu sur votre téléphone pendant le transfert de données. Les transmissions de données risquent quant à elles d'être interrompues par des appels téléphoniques. Connexion des microfiltres aux appareils téléphoniquesBranchez le téléphone au microfiltre, puis branchez le microfiltre à la prise téléphonique murale. N'installez pas de microfiltre sur le câble reliant votre modem à la prise téléphonique.

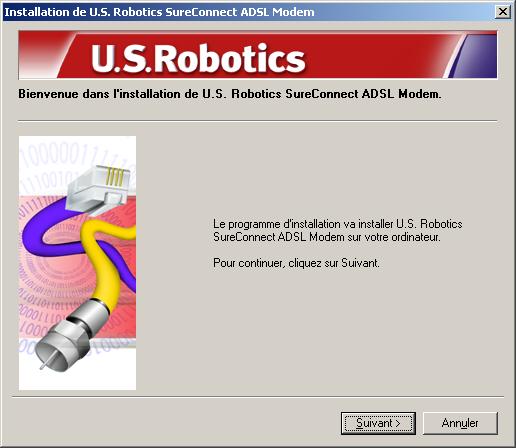

Etape 2. Insertion du CD-ROM d'installationPour installer le logiciel de votre nouveau modem, insérez le CD-ROM d'installation dans le lecteur CD-ROM de votre ordinateur. Si l'installation ne démarre pas automatiquement, accédez à votre bureau et double-cliquez sur Poste de travail, puis sur la lettre correspondant à votre lecteur CD-ROM, et double-cliquez sur Setup (Installation). · La fenêtre du programme d'installation USRobotics SureConnect ADSL Modem s'affiche alors ; cliquez sur Next (Suivant) pour continuer l'installation de votre modem ADSL USB Modem. · Lisez l'accord de licence et cliquez sur Yes (Oui) pour en accepter les termes. Si vous n'acceptez pas les termes de l'accord, cliquez sur No (Non) et l'installation prendra fin. · Vous serez ensuite invité à sélectionner un emplacement pour l'installation des fichiers. L'emplacement par défaut est C:\Program Files\USRobotics\SureConnect ADSL Modem. Si vous souhaitez changer d'emplacement, cliquez sur le bouton Browse (Parcourir) pour sélectionner un nouveau répertoire. Si vous acceptez l'emplacement par défaut, cliquez sur Next (Suivant). · Un test de qualification sera alors exécuté pour vérifier que votre système répond à la configuration minimale requise pour l'installation. L'écran Résultats affichera un drapeau vert à côté des éléments de votre configuration qui remplissent les conditions et un drapeau rouge à côté de ceux qui ne les remplissent pas. Si votre système a réussi le test de qualification, cliquez sur Next (Suivant). Si votre système ne remplit pas les conditions du test de qualification, cliquez sur le bouton View Report (Afficher le rapport) pour identifier le ou les composants en cause. Une fois ce(s) composant(s) identifié(s), reportez-vous à la section Dépannage de ce guide de l'utilisateur pour obtenir des instructions sur la marche à suivre. · Les fichiers nécessaires seront copiés sur votre système. Sélectionnez votre Fournisseur d'accès Internet (FAI) dans la liste et cliquez sur Next (Suivant). Si votre FAI ne figure pas dans la liste, sélectionnez l'option Not Listed (Ne figure pas dans la liste) et cliquez sur Next (Suivant). Vous devrez alors configurer manuellement les paramètres pour qu'ils correspondent à ceux de votre FAI. Reportez-vous à la section Dépannage de ce guide de l'utilisateur pour savoir comment effectuer la configuration manuelle.

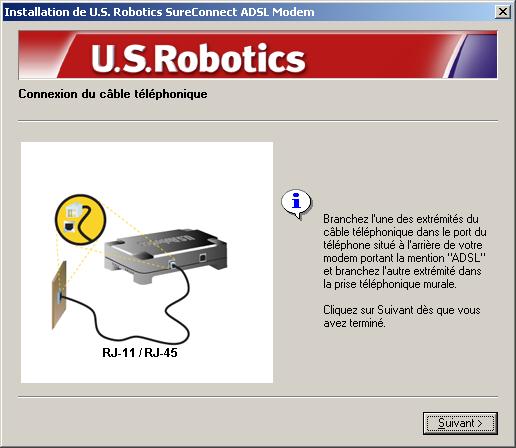

USRobotics a procédé à des tests complets sur ce pilote associé au matériel pris en charge et s'est assuré de la compatibilité avec Windows 2000, XP et Me. Etape 3. Branchement des câblesUne fois les fichiers installés sur votre système, vous serez invité à brancher le câble USB et le cordon téléphonique. Branchement du cordon téléphoniqueBranchez l'une des extrémités du cordon téléphonique fourni dans le port du téléphone situé à l'arrière de votre modem portant la mention « ADSL » et branchez l'autre extrémité dans la prise téléphonique murale. Cliquez sur Next (Suivant).

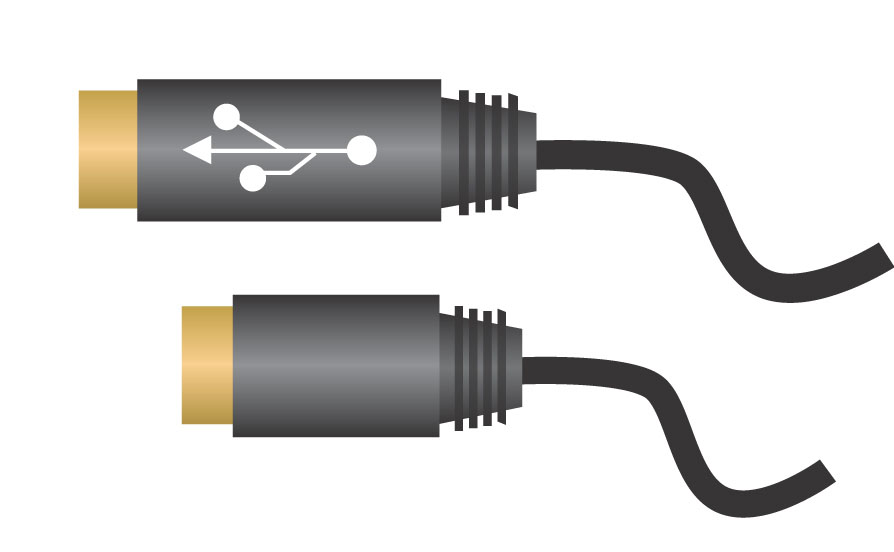

Branchement du câble USBInsérez l'extrémité rectangulaire du câble USB fourni dans le port USB de votre ordinateur, et l'extrémité carrée du câble dans le port USB du modem USRobotics SureConnect ADSL Modem. Le port du modem porte la mention « USB ».
Etape 4. Installation du modem et du logicielUne fois les câbles bien en place, Windows commencera à installer le nouveau matériel à l'aide de l'Assistant Nouveau matériel. Si l'Assistant Nouveau matériel ne s'affiche pas, reportez-vous à la section Dépannage du guide de l'utilisateur.
Utilisateurs de Windows XP Un écran Assistant Nouveau matériel détecté s'affichera à la fois pour le programme de chargement et l'adaptateur. Sélectionnez l'option Installer le logiciel automatiquement et cliquez sur Suivant.
USRobotics a procédé à des tests complets sur ce pilote associé au matériel pris en charge et s'est assuré de la compatibilité avec Windows 2000, XP et Me. Utilisateurs de Windows 2000 et XP Un écran confirmera l'installation de chacun des périphériques. Cliquez sur Finish (Terminer) pour continuer à installer le logiciel nécessaire au fonctionnement du modem. Etape 5. Redémarrage de l'ordinateurVous serez invité à redémarrer votre ordinateur. Sélectionnez Yes, I want to restart my computer now (Oui, je veux redémarrer mon ordinateur maintenant), et cliquez sur Finish (Terminer).
Lorsque votre ordinateur aura redémarré, un message vous informera que le USRobotics SureConnect ADSL USB Modem a été installé. Cliquez sur Next (Suivant) pour commencer à installer l'utilitaire USRobotics SureConnect ADSL.
Le programme d'installation commencera à installer l'utilitaire USRobotics SureConnect ADSL. Cet utilitaire vous aidera à surveiller le statut de votre modem ainsi que la connexion. Etape 6. Installation du logiciel du FAISi votre FAI vous a donné un logiciel à installer, faites-le maintenant. N'oubliez pas de lire et de suivre toutes les instructions d'installation fournies. Une fois le logiciel installé, vous devez établir une connexion commutée pour accéder à Internet. Etape 7. Etablissement d'une connexion commutée
Double-cliquez sur l'icône d'accès réseau à distance qui vient d'être créée. Vous la trouverez sur votre bureau. Si l'icône de réseau n'apparaît pas sur votre bureau, suivez les instructions ci-dessous en fonction de votre système d'exploitation.
1. Recherchez l'icône de connexion commutée de votre FAI et double-cliquez dessus. 2. A l'écran Dial-up Connection (Connexion d'accès à distance), entrez votre Nom d'utilisateur (User name) et votre Mot de passe (Password). Votre FAI devrait vous avoir communiqué votre nom d'utilisateur et mot de passe. L'option Save Password (Enregistrer le mot de passe) enregistre votre mot de passe de sorte que vous n'avez pas à l'entrer à chaque fois que vous ouvrez une connexion commutée.
Les caractères situés dans la zone de texte Dial (Numéroter) sont les valeurs VPI/VCI. Les valeurs VPI/VCI s'afficheront automatiquement et vous ne devriez pas avoir à les changer à moins que votre FAI ne vous demande de le faire.

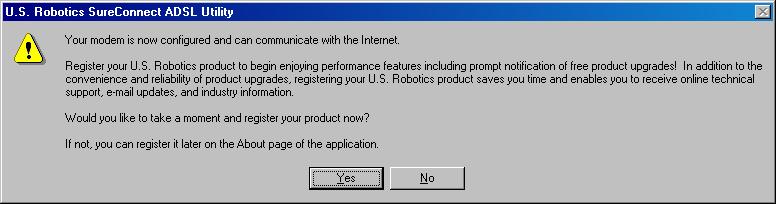

Félicitations ! L'installation du USRobotics SureConnect ADSL USB Modem est terminée. Retirez le CD-ROM du lecteur CD-ROM de votre ordinateur et testez votre connexion. Vous pouvez tester votre connexion en enregistrant votre modem. Cliquez sur Yes (Oui) pour enregistrer votre modem et vous accéderez au site Web de USRobotics.
Si l'écran d'enregistrement ne s'affiche pas, consultez la section Dépannage de ce guide de l'utilisateur et passez en revue les points de la liste.
Utilitaire USRobotics SureConnect ADSL Pour afficher l'utilitaire USRobotics SureConnect ADSL, cliquez sur l'icône d'utilitaire USRobotics SureConnect ADSL située sur la barre des tâches dans le coin inférieur droit de votre écran.
Exécution d'un test Pour effectuer un test sur le modem, ouvrez l'utilitaire USRobotics SureConnect ADSL et accédez à l'onglet Test. Cliquez sur le bouton Test pour que l'utilitaire vérifie le statut du modem. Il vérifiera également la connexion à l'opérateur téléphonique et à Internet. Si l'un de ces tests échoue, suivez les instructions à l'écran qui vous aideront à identifier et résoudre le problème. Vous pouvez obtenir plus d'informations sur l'utilitaire USRobotics SureConnect ADSL en cliquant sur le bouton Help (Aide) situé au sein de l'utilitaire.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
L'utilitaire USRobotics SureConnect ADSL affiche des informations sur la connexion ADSL et vous aidera à résoudre les problèmes concernant le modem ou la connexion.
