EXEMPLE DE CONFIGURATION

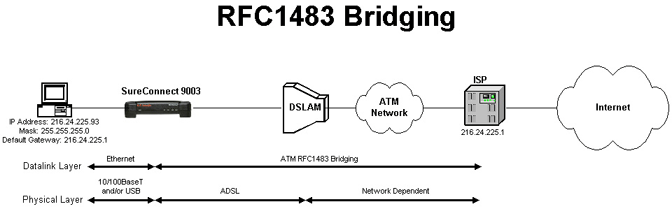

 Configuration du pontage RFC 1483

Description de la configuration

Lorsque vous utilisez le pontage RFC 1483, les trames Ethernet établissent un pont avec le circuit virtuel ATM, qui relie le routeur au FAI (Fournisseur d'Accès Internet). Le routeur fonctionne en mode ponté et ne transmet que les paquets Ethernet entre le FAI et le réseau local. Le FAI peut décider d'attribuer de façon statique ou dynamique des adresses IP aux nœuds de réseaux locaux. Si le FAI opte pour l'attribution dynamique, c'est un serveur DHCP de son propre réseau qui attribuera les adresses.

Configuration

  1. Ouvrez l'interface utilisateur Web SureConnect. (Remarque : la configuration du modèle réseau est également possible au moyen des deux autres interfaces que propose le routeur : l'interface utilisateur du terminal (Terminal User Interface) et l'interface de ligne de commande CLI (Command Line Interface). Dans ces deux cas, les étapes de configuration sont similaires.)

  2. Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. La fenêtre correspondante s'affiche.

  3. Cliquez sur ADSL Standard (Norme ADSL) pour ouvrir la fenêtre du même nom.



  4. Sélectionnez le protocole ADSL que vous utiliserez. La plupart des utilisateurs choisiront Multi Mode.

  5. Cliquez sur Apply (Appliquer).

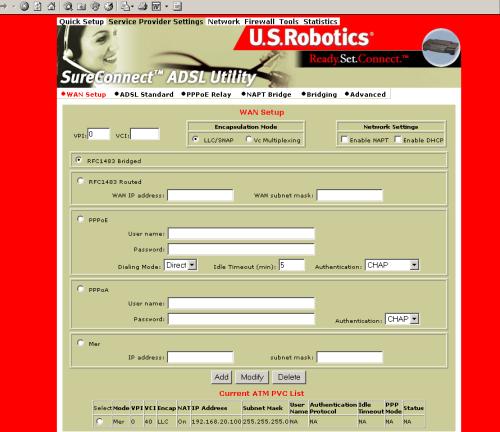

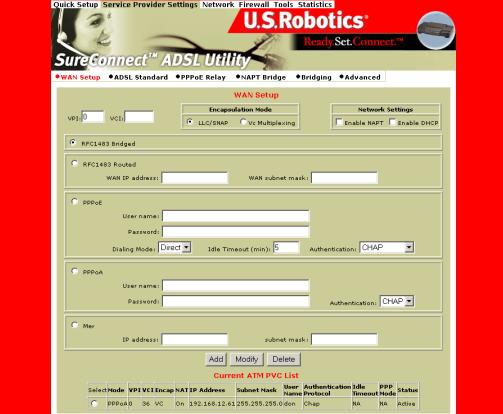

  6. Cliquez sur WAN Setup (Configuration WAN) pour ouvrir la fenêtre du même nom.



  7. Une liste des circuits virtuels permanents ATM actuels (Current ATM PVC List) apparaît sous le bouton Add (Ajouter). Sélectionnez le ou les circuits dont vous n'avez pas besoin.

  8. Cliquez sur Delete (Supprimer).

  9. Sélectionnez RFC1483 Bridged (RFC 1483 ponté).

  10. Tapez les valeurs VPI et VCI.

  11. Sélectionnez le mode d'encapsulation souhaité. Vous avez le choix entre LLC/SNAP ou VC Multiplexing.

  12. Dans la section Network Settings (Paramètres réseau), vérifiez que les cases Enable NAPT (Activer la traduction d'adresses/de ports) et Enable DHCP (Activer DHCP) ne sont pas cochées.

  13. Cliquez sur Add (Ajouter).

  14. Cliquez sur l'onglet Tools (Outils) en haut de la fenêtre.

  15. Cliquez sur Save & Restart (Sauvegarder et redémarrer).

  16. Cliquez sur Save (Sauvegarder).

  17. Cliquez sur Restart (Redémarrer).

Vérification de la configuration

1. Ouvrez l'interface utilisateur Web SureConnect.

Figure 1

2. Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. Voir figure 1.

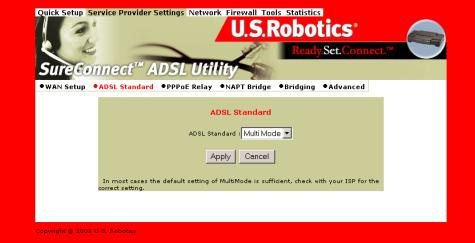

3. Cliquez sur ADSL Standard (Norme ADSL). Voir figure 1.

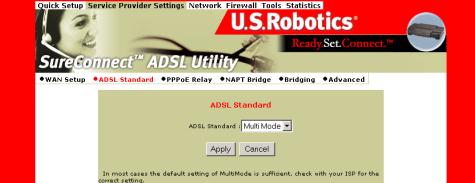

4. Vérifiez que vous avez sélectionné Multi Mode. Voir figure 2.

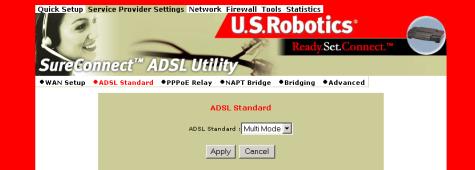

Figure 2

5. Cliquez sur WAN Setup (Configuration WAN).

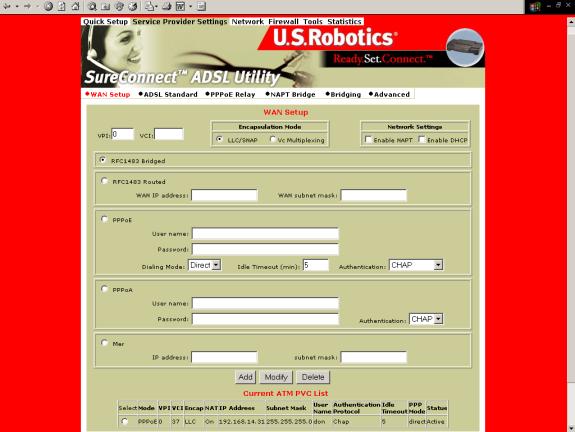

6. Vérifiez vos paramètres VPI et VCI sous Current ATM PVC List, au bas de l'écran. Voir figure 3.

7. Vérifiez vos paramètres de mode d'encapsulation sous Current ATM PVC List, sous « Encap ». Voir figure 3.

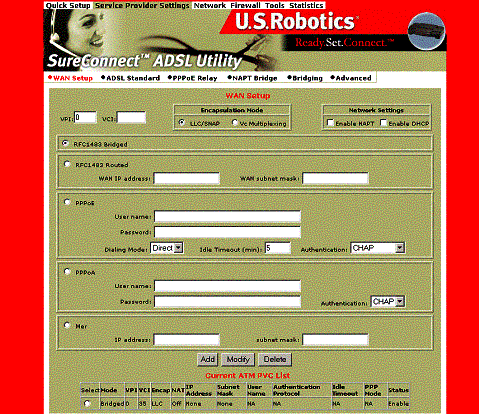

Figure 3

8. Sous Current ATM PVC List, vérifiez que seule la configuration RFC Bridged (RFC ponté) apparaît. Voir figure 3.



9. Cliquez sur Bridging (Pontage).

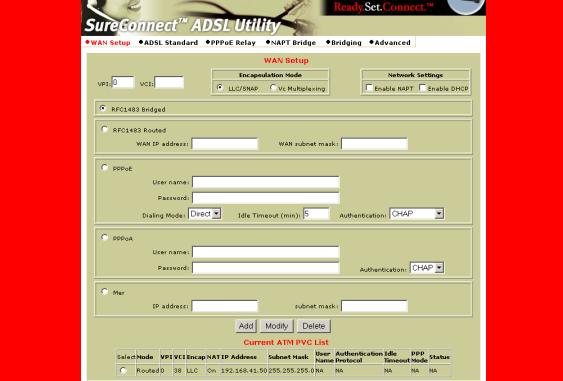

Figure 4

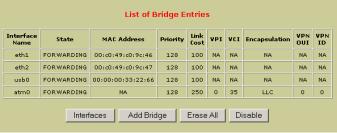

10.    Vérifiez les entrées correspondant au pontage. Voir figure 4.

EXEMPLE DE CONFIGURATION

 Configuration MER



Description de la configuration

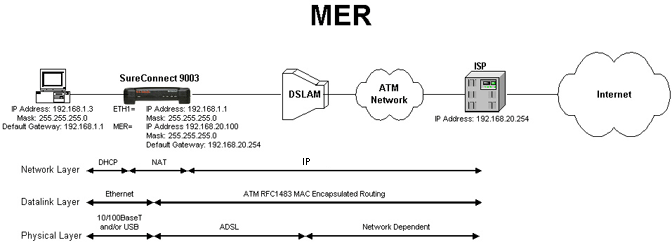

Quand vous utilisez le routage MER (MAC Encapsulated Routing), les trames Ethernet établissent un pont avec le circuit virtuel ATM. Le routeur peut continuer d'effectuer le routage IP en utilisant la traduction des adresses réseau (NAT - Network Address Translation) pour le LAN. Pour traduire les adresses réseau, le routeur a cependant besoin d'une adresse IP statique pour son interface MER. Votre FAI doit fournir cette adresse. Le routeur prend également en charge l'attribution dynamique des adresses IP pour les nœuds du réseau local. Si vous utilisez l'attribution dynamique, le routeur fait office de serveur DHCP.

Configuration

  1. Ouvrez l'interface utilisateur Web SureConnect. (Remarque : la configuration du modèle réseau est également possible au moyen des deux autres interfaces que propose le routeur : l'interface utilisateur du terminal (Terminal User Interface) et l'interface de ligne de commande CLI (Command Line Interface). Dans ces deux cas, les étapes de configuration sont similaires.)

  2. Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. La fenêtre correspondante s'affiche.

  3. Cliquez sur ADSL Standard (Norme ADSL) pour ouvrir la fenêtre du même nom.

4. Sélectionnez le protocole ADSL que vous utiliserez. La plupart des utilisateurs choisiront Multi Mode.

5. Cliquez sur Apply (Appliquer).

  1. Cliquez sur WAN Setup (Configuration WAN) pour ouvrir la fenêtre du même nom.

  1. Une liste des circuits virtuels permanents ATM actuels (Current ATM PVC List) apparaît sous le bouton Add (Ajouter). Sélectionnez le ou les circuits dont vous n'avez pas besoin.
  1. Cliquez sur Delete (Supprimer).
  1. Cliquez sur MER.
  1. Tapez les valeurs VPI et VCI.
  1. Sélectionnez le mode d'encapsulation souhaité. Vous avez le choix entre LLC/SNAP ou VC Multiplexing.
  1. Dans la section Network Settings (Paramètres réseau), cochez les cases Enable NAPT (Activer la traduction d'adresses/de ports) et Enable DHCP (Activer DHCP).
  1. Dans la section MER, tapez l'adresse IP statique et le masque que votre FAI vous a communiqués.
  1. Cliquez sur Add (Ajouter).
  1. Cliquez sur l’onglet Network (Réseau).
  1. Cliquez sur DNS Relay (Relais DNS). La fenêtre DNS & Default Gateway Configuration (Configuration DNS et de passerelle par défaut) s'affiche. Voir la photo d'écran suivante.

  1. A la ligne DNS Relay, sélectionnez Disable (Désactiver) à partir du menu déroulant.
  1. Cliquez sur Apply (Appliquer).
  1. Si votre FAI vous a fourni un nom de domaine, tapez-le dans le champ Domain name. Remarque : le nom de domaine n'étant pas un champ obligatoire, votre FAI ne vous le communiquera pas forcément.
  1. Dans le champ Primary DNS Server (Serveur DNS primaire), tapez l'adresse IP que votre FAI vous a communiquée.
  1. Dans le champ Secondary DNS Server (Serveur DNS secondaire), tapez l'adresse IP que votre FAI vous a communiquée. Remarque : le serveur DNS secondaire n'étant pas un champ obligatoire, il se peut que votre FAI ne vous communique pas d'adresse IP pour ce serveur.
  1. Dans le champ Default Gateway (Passerelle par défaut), tapez l'adresse IP que votre FAI vous a communiquée.
  1. A la ligne DNS Relay, sélectionnez Enable (Activer) à partir du menu déroulant.
  1. Cliquez sur Apply (Appliquer).
  1. Cliquez sur l'onglet Tools (Outils) en haut de la fenêtre.
  1. Cliquez sur Save & Restart (Sauvegarder et redémarrer).
  1. Cliquez sur Save (Sauvegarder).
  1. Cliquez sur Restart (Redémarrer).

Vérification de la configuration

1. Ouvrez l'interface utilisateur Web SureConnect.

Figure 1

2. Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. Voir figure 1.

3. Cliquez sur ADSL Standard (Norme ADSL). Voir figure 1.

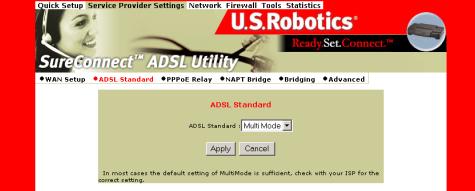

4. Vérifiez que vous avez sélectionné Multi Mode. Voir figure 2.

Figure 2

5. Cliquez sur WAN Setup (Configuration WAN).



6. Sous Current ATM PVC List au bas de l'écran (figure 3), vérifiez vos valeurs VPI et VCI.



7. Vérifiez vos paramètres de mode d'encapsulation sous Current ATM PVC List, sous « Encap ». Voir figure 3.



8. Sous Current ATM PVC List, vérifiez que la traduction des adresses réseau (NAT) est activée. Voir figure 3.

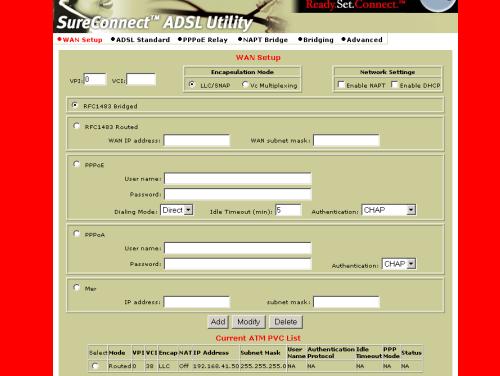

Figure 3

9. Vérifiez l'adresse IP pour votre PVC ATM. Voir figure 3.

10.    Vérifiez le masque pour votre PVC ATM. Voir figure 3.



11.    Cliquez sur DNS Relay (Relais DNS).



12.    Vérifiez le nom de domaine (Domain Name). Voir figure 4.

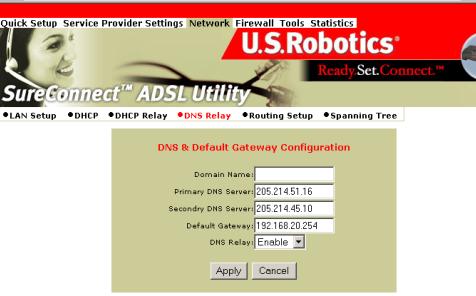

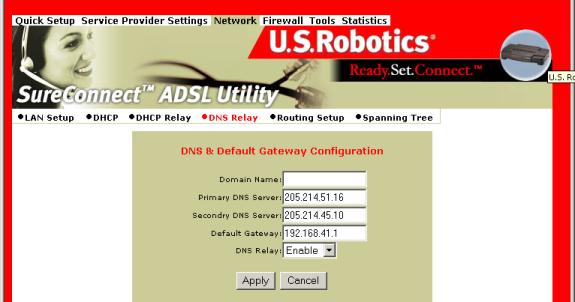

Figure 4

13.    Vérifiez l'adresse IP du serveur DNS primaire (Primary DNS Server). Voir figure 4.

14.    Vérifiez l'adresse IP du serveur DNS secondaire (Secondary DNS Server). Voir figure 4.

15.    Vérifiez l'adresse IP de la passerelle par défaut (Default Gateway). Voir figure 4.

16.    Vérifiez que vous avez activé la fonction de relais DNS (DNS Relay). Voir figure 4.



17.    Cliquez sur DHCP.

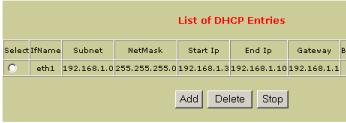

Figure 5

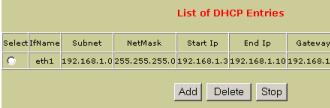

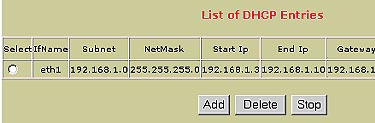

18.    Vérifiez les paramètres DHCP. Voir figure 5.

19.    Assurez-vous que le serveur fonctionne. Voir figure 5.

EXEMPLE DE CONFIGURATION

 Configuration PPPoA



Description de la configuration

Les connexions Internet à la demande emploient généralement le Protocole Point par Point (PPP). Le protocole PPPoA permet d'utiliser le protocole PPP sur un réseau ATM et :

• permet aux FAI de proposer un service offrant le même niveau de contrôle sur l'accès et sur la facturation que les systèmes à la demande.

• f

ournit une authentification de session par le biais du protocole PAP (Password Authentication Protocol) ou CHAP (Challenge Handshake Authentication Protocol).

• permet aux signaux du routeur de négocier facilement la liaison et les paramètres réseau entre le routeur et le FAI.

Avec le protocole PPPoA, le routeur peut procéder au routage IP en utilisant la traduction des adresses réseau (NAT) pour le LAN. De plus, lorsque PPPoA est activé, le routeur prend également en charge l'attribution dynamique des adresses IP pour les nœuds du réseau local. Si vous utilisez l'attribution dynamique, le routeur fait office de serveur DHCP.

Configuration

1. Ouvrez l'interface utilisateur Web SureConnect. (Remarque : la configuration du modèle réseau est également possible au moyen des deux autres interfaces que propose le routeur : l'interface utilisateur du terminal (Terminal User Interface) et l'interface de ligne de commande CLI (Command Line Interface ). Dans ces deux cas, les étapes de configuration sont similaires.)

2. Cliquez sur ADSL Standard (Norme ADSL) pour ouvrir la fenêtre du même nom.

3. Sélectionnez le protocole ADSL que vous utiliserez. La plupart des utilisateurs choisiront Multi Mode.

4. Cliquez sur Apply (Appliquer).

  1. Cliquez sur WAN Setup (Configuration WAN) pour ouvrir la fenêtre du même nom.

  1. Une liste des circuits virtuels permanents ATM actuels (Current ATM PVC List) apparaît sous le bouton Add (Ajouter). Sélectionnez le ou les circuits dont vous n'avez pas besoin.
  1. Cliquez sur Delete (Supprimer).
  1. Cliquez sur PPPoA.
  1. Tapez les valeurs VPI et VCI.
  1. Sélectionnez le mode d'encapsulation souhaité. Vous avez le choix entre LLC/SNAP ou VC Multiplexing.
  1. Dans la section Network Settings (Paramètres réseau), cochez les cases Enable NAPT (Activer la traduction d'adresses/de ports) et Enable DHCP (Activer DHCP).
  1. Dans la section PPPoA, tapez le nom d'utilisateur (Username) que votre FAI vous a communiqué.
  1. Dans la section PPPoA, tapez le mot de passe (Password) que votre FAI vous a communiqué.
  1. Dans la section PPPoA, sélectionnez le protocole d'authentification de votre FAI.
  1. Cliquez sur Add (Ajouter).
  1. Cliquez sur l'onglet Tools (Outils) en haut de la fenêtre.
  1. Cliquez sur Save & Restart (Sauvegarder et redémarrer).
  1. Cliquez sur Save (Sauvegarder).
  1.  Cliquez sur Restart (Redémarrer).

Vérification de la configuration

1. Ouvrez l'interface utilisateur Web SureConnect.

Figure 1

2. Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. Voir figure 1.

3. Cliquez sur ADSL Standard (Norme ADSL).



4. Vérifiez que vous avez sélectionné Multi Mode. Voir figure 2.

Figure 2

5. Cliquez sur WAN Setup (Configuration WAN).



6. Sous Current ATM PVC List, vérifiez que seule la configuration PPPoA apparaît. (Cette liste se situe au bas de l'écran, voir figure 3).

7. Sous Current ATM PVC List au bas de l'écran, vérifiez vos valeurs VPI et VCI. Voir figure 3.

Figure 3

8. Vérifiez vos paramètres de mode d'encapsulation sous Current ATM PVC List, sous « Encap ». Voir figure 3.

9. Sous Current ATM PVC List, vérifiez que la traduction des adresses réseau (NAT) est activée. Voir figure 3.



10.    Sous Current ATM PVC List, vérifiez le nom d'utilisateur PPPoA que votre FAI vous a attribué. Voir figure 3.



11.    Sous Current ATM PVC List (Figure 3), assurez-vous que le protocole d'authentification correspond à celui de votre FAI.



12.    Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.



13.    Cliquez sur DHCP.

Figure 4

14.    Vérifiez les paramètres DHCP. Voir figure 4.

15.    Assurez-vous que le serveur DHCP a démarré. Voir figure 4.

EXEMPLE DE CONFIGURATION

 Configuration PPPoE



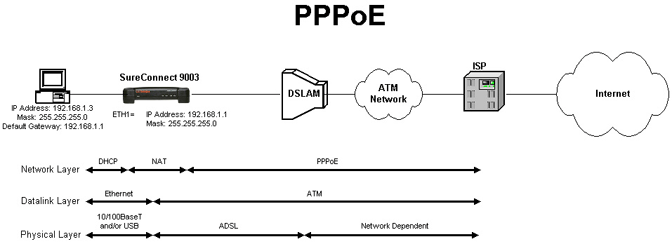

Description de la configuration

Les connexions Internet à la demande emploient généralement le Protocole Point par Point (PPP). Le protocole PPPoE permet d'utiliser le protocole PPP sur un réseau Ethernet et :

•      permet aux FAI de proposer un service offrant le même niveau de contrôle sur l'accès et sur la facturation que les systèmes à la demande.

•      f

ournit une authentification de session par le biais du protocole PAP (Password Authentication Protocol) ou CHAP (Challenge Handshake Authentication Protocol).

•      permet aux signaux du routeur de négocier facilement la liaison et les paramètres réseau entre le routeur et le FAI.

Avec le protocole PPPoE, le routeur peut procéder au routage IP en utilisant la traduction des adresses réseau (NAT) pour le LAN. De plus, lorsque PPPoE est activé, le routeur prend également en charge l'attribution dynamique des adresses IP pour les nœuds du réseau local. Si vous utilisez l'attribution dynamique, le routeur fait office de serveur DHCP.

Configuration

1. Ouvrez l'interface utilisateur Web SureConnect. (Remarque : la configuration du modèle réseau est également possible au moyen des deux autres interfaces que propose le routeur : l'interface utilisateur du terminal (Terminal User Interface) et l'interface de ligne de commande CLI (Command Line Interface ). Dans ces deux cas, les étapes de configuration sont similaires.)

2. Cliquez sur ADSL Standard (Norme ADSL) pour ouvrir la fenêtre du même nom.

3. Sélectionnez le protocole ADSL que vous utiliserez. La plupart des utilisateurs choisiront Multi Mode.

4. Cliquez sur Apply (Appliquer).

5. Cliquez sur WAN Setup (Configuration WAN) pour ouvrir la fenêtre du même nom.

  1. Une liste des circuits virtuels permanents ATM actuels (Current ATM PVC List) apparaît sous le bouton Add (Ajouter). Sélectionnez le ou les circuits dont vous n'avez pas besoin.
  1. Cliquez sur Delete (Supprimer).
  1. Cliquez sur PPPoE.
  1. Tapez les valeurs VPI et VCI.
  1. Pour sélectionner votre mode d'encapsulation, cliquez sur le bouton radio. Vous avez le choix entre LLC/SNAP ou VC Multiplexing.
  1. Dans la section Network Settings (Paramètres réseau), cochez les cases Enable NAPT (Activer la traduction d'adresses/de ports) et Enable DHCP (Activer DHCP).
  1. Dans la section PPPoE, tapez le nom d'utilisateur (Username) que votre FAI vous a communiqué.
  1. Dans la section PPPoE, tapez le mot de passe (Password) que votre FAI vous a communiqué.
  1. Dans la section PPPoE, choisissez le mode de numérotation (Dialing mode) à l'aide du menu déroulant. La plupart des utilisateurs choisiront Direct.
  1. Dans la section PPPoE, tapez la valeur du délai d'inactivité (Idle Timeout). Cette valeur fixe le délai accordé avant l'interruption de la connexion lorsqu'aucune donnée n'est transmise pendant un certain temps. Ce paramètre n'est pertinent qu'en mode Auto Dialing (Numérotation automatique). Le routeur ne tient pas compte des délais d'inactivité en mode de numérotation directe.
  1. Dans la section PPPoE, sélectionnez le protocole d'authentification de votre FAI à l'aide du menu déroulant.
  1. Cliquez sur Add (Ajouter).
  1. Cliquez sur l'onglet Tools (Outils) en haut de la fenêtre.
  1. Cliquez sur Save & Restart (Sauvegarder et redémarrer).
  1. Cliquez sur Save (Sauvegarder).
  1. Cliquez sur Restart (Redémarrer).

Vérification de la configuration

1. Ouvrez l'interface utilisateur Web SureConnect.

Figure 1

2. Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. Voir figure 1.

3. Cliquez sur ADSL Standard (Norme ADSL). Voir figure 1.



4. Vérifiez que vous avez sélectionné Multi Mode. Voir figure 2.

Figure 2

5. Cliquez sur WAN Setup (Configuration WAN).



6. Sous Current ATM PVC List, vérifiez que seule la configuration PPPoE apparaît. Voir figure 3.



7. Sous Current ATM PVC List au bas de l'écran (figure 3), vérifiez vos valeurs VPI et VCI.



8. Vérifiez vos paramètres de mode d'encapsulation sous Current ATM PVC List, sous « Encap ». Voir figure 3.

Figure 3

9. Sous Current ATM PVC List, vérifiez que la traduction des adresses réseau (NAT) est activée (On). Voir figure 3.



10.    Sous Current ATM PVC List, vérifiez le nom d'utilisateur PPPoE que votre FAI vous a attribué. Voir figure 3.



11.    Assurez-vous que le mode de numérotation (Dialing mode) de la section PPPoE est correct. La plupart des utilisateurs choisiront Direct. Voir figure 3.



12.    Toujours dans la section PPPoE, vérifiez l'exactitude de la valeur du délai d'inactivité (Idle Timeout). Voir figure 3.



13.    Vérifiez que le protocole d'authentification de la section PPPoE correspond à celui de votre FAI. Voir figure 3.



14.    Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.

Figure 4

15.    Cliquez sur DHCP.

16.    Vérifiez les paramètres DHCP. Voir figure 4.

17.    Assurez-vous que le serveur DHCP a démarré. Voir figure 4.



EXEMPLE DE CONFIGURATION

 Configuration du routage RFC 1483 sans traduction des adresses réseau



Description de la configuration

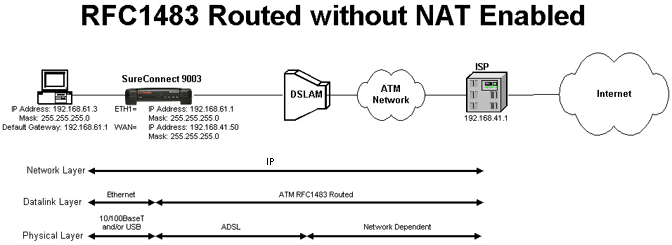

Lorsque vous utilisez le routage RFC 1483, le routeur encapsule les paquets IP sur le circuit virtuel ATM. Ce circuit relie le routeur au FAI (Fournisseur d'Accès Internet). Lorsque cette configuration est utilisée, les routeurs :

• segmentent les réseaux locaux pour équilibrer le trafic entre les groupes de travail

• filtrent le trafic à des fins de sécurité et de gestion

• connectent les bureaux distants en périphérie du réseau

Configuration

  1. Ouvrez l'interface utilisateur Web SureConnect. (Remarque : la configuration du modèle réseau est également possible au moyen des deux autres interfaces que propose le routeur : l'interface utilisateur du terminal (Terminal User Interface) et l'interface de ligne de commande CLI (Command Line Interface). Dans ces deux cas, les étapes de configuration sont similaires.)

  2. Cliquez sur ADSL Standard (Norme ADSL) pour ouvrir la fenêtre du même nom.

  3. Sélectionnez le protocole ADSL que vous utiliserez. La plupart des utilisateurs choisiront Multi Mode.

  4. Cliquez sur Apply (Appliquer).

  5. Cliquez sur WAN Setup (Configuration WAN) pour ouvrir la fenêtre du même nom.

  6. Une liste des circuits virtuels permanents ATM actuels (Current ATM PVC List) apparaît sous le bouton Add (Ajouter). Sélectionnez le ou les circuits dont vous n'avez pas besoin.

  7. Cliquez sur Delete (Supprimer).

  8. Sélectionnez RFC1483 Routed (RFC 1483 routé).

  9. Tapez les valeurs VPI et VCI.

  1. Pour sélectionner votre mode d'encapsulation, cliquez sur le bouton radio. Vous avez le choix entre LLC/SNAP ou VC Multiplexing.
  1. Dans la section Network Settings (Paramètres réseau), vérifiez que les cases Enable NAPT (Activer la traduction d'adresses/de ports) et Enable DHCP (Activer DHCP) ne sont pas cochées.
  1. Dans la section RFC1483 Routed, tapez l'adresse IP statique et le masque que votre FAI vous a communiqués.
  1. Cliquez sur Add (Ajouter).
  1. Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.

  1. Cliquez sur LAN Setup (Configuration LAN). La fenêtre correspondante s'affiche.

  1. Lors de cette étape, vous pouvez modifier l'adresse IP LAN qui permet de se connecter à l'interface utilisateur Web du routeur. Dans le champ LAN IP Address, tapez la nouvelle adresse IP LAN Ethernet 1.
  1. Lors de cette étape, le masque de sous-réseau permettant de se connecter à l'interface utilisateur Web du routeur est modifié. Dans le champ Subnet, tapez le nouveau masque de sous-réseau local Ethernet 1.
  1. Pour verrouiller les modifications apportées à l'adresse IP LAN et au masque de sous réseau lors des étapes précédentes, cliquez sur Apply (Appliquer). Votre configuration est sauvegardée et votre ordinateur redémarre.
  1. Mofifiez ensuite les paramètres suivants sur votre PC, de façon à ce qu'ils correspondent au nouveau réseau sur lequel est installé le routeur :

• Adresse IP • Masque de sous-réseau     • Passerelle par défaut    • Adresse IP DNS

Si vous ne savez pas comment procéder, reportez-vous au manuel de votre PC. Sur la plupart des PC Windows, vous pouvez accéder aux paramètres réseau en cliquant sur le Menu Démarrer puis sur Paramètres .Recherchez une option de type « Connexions réseau et accès à distance ». Vous pouvez également vous reporter au guide d'installation rapide.

  1. Ouvrez l'interface utilisateur Web SureConnect.
  1. Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.
  1. Cliquez sur Routing Setup (Configuration du routage). La fenêtre correspondante s'affiche.

  1. Suivez les étapes suivantes pour ajouter la passerelle WAN par défaut, fournie par votre FAI. Sélectionnez les champs suivants :

• Destination Network ID: 0.0.0.0

• Destination Subnet Mask: 0.0.0.0.

  1. Cliquez sur Delete (Supprimer).
  1. Tapez 0.0.0.0 dans le champ Destination Network ID (Identifiant de réseau de destination).
  1. Tapez 0.0.0.0 dans le champ Destination Subnet Mask (Masque de sous-réseau de destination).
  1. Tapez la valeur de la passerelle WAN par défaut, fournie par votre FAI, dans le champ Next Hop IP (Prochain saut IP).
  1. Cliquez sur Add (Ajouter).
  1. Cliquez sur l'onglet Tools (Outils) en haut de la fenêtre.
  1. Cliquez sur Save & Restart (Sauvegarder et redémarrer).
  1. Cliquez sur Save (Sauvegarder).
  1. Cliquez sur Restart (Redémarrer).

Vérification de la configuration

1. Ouvrez l'interface utilisateur Web SureConnect.

Figure 1

2. Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. Voir figure 1.

3. Cliquez sur ADSL Standard (Norme ADSL). Voir figure 1.



4. Vérifiez que vous avez sélectionné Multi Mode. Voir figure 2.

Figure 2

5. Cliquez sur WAN Setup (Configuration WAN).



6. Sous Current ATM PVC List, vérifiez que seule la configuration routée apparaît. (Cette liste se situe au bas de l'écran, voir figure 3).

7. Sous Current ATM PVC List au bas de l'écran (figure 3), vérifiez vos valeurs VPI et VCI.

Figure 3

8. Vérifiez vos paramètres de mode d'encapsulation sous Current ATM PVC List, sous « Encap ». Voir figure 3.

9. Sous Current ATM PVC List, vérifiez que la traduction des adresses réseau (NAT) est désactivée (Off). Voir figure 3.



10.    Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.



Figure 4

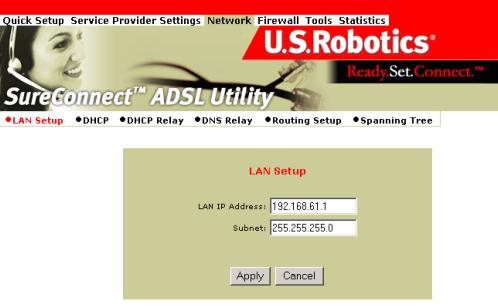

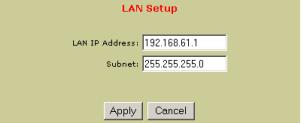

11.    Cliquez sur LAN Setup (Configuration LAN).

12.    Vérifiez la configuration de l'adresse IP LAN. Voir figure 4.

13.    Vérifiez les paramètres de masque. Voir figure 4.

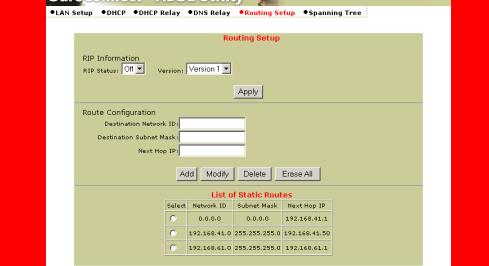

14.    Cliquez sur l'onglet Routing Setup (Configuration du routage) au bas de la fenêtre.

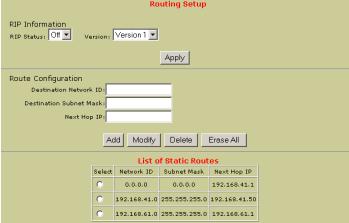

Figure 5

15.    Vérifiez la valeur du champ Destination Network ID (Identifiant de réseau de destination). Voir figure 5.

16.    Vérifiez la valeur du champ Destination Subnet Mask (Masque de sous-réseau de destination). Voir figure 5.

17.    Vérifiez la valeur du champ Next Hop IP (Prochain saut IP). Voir figure 5.

EXEMPLE DE CONFIGURATION

 Configuration du routage RFC 1483 avec traduction des adresses réseau et DHCP



Description de la configuration

Lorsque vous utilisez le routage RFC 1483, le routeur encapsule les paquets IP sur le circuit virtuel ATM. Ce circuit relie le routeur au FAI (Fournisseur d'Accès Internet). Lorsque cette configuration est utilisée, les routeurs :

• segmentent les réseaux locaux pour équilibrer le trafic entre les groupes de travail

• filtrent le trafic à des fins de sécurité et de gestion

• connectent les bureaux distants en périphérie du réseau

• peuvent procéder au routage IP en utilisant la traduction des adresses réseau (NAT- Network Address Translation) pour le LAN.

Configuration

1. Ouvrez l'interface utilisateur Web SureConnect. (Remarque : la configuration du modèle réseau est également possible au moyen des deux autres interfaces que propose le routeur : l'interface utilisateur du terminal (Terminal User Interface) et l'interface de ligne de commande CLI (Command Line Interface ). Dans ces deux cas, les étapes de configuration sont similaires.)

2. Cliquez sur ADSL Standard (Norme ADSL) pour ouvrir la fenêtre du même nom.

3. Sélectionnez le protocole ADSL que vous utiliserez. La plupart des utilisateurs choisiront Multi Mode.

4. Cliquez sur Apply (Appliquer).

  1. Cliquez sur WAN Setup (Configuration WAN) pour ouvrir la fenêtre du même nom.

  1. Une liste des circuits virtuels permanents ATM actuels (Current ATM PVC List) apparaît sous le bouton Add (Ajouter). Sélectionnez le ou les circuits dont vous n'avez pas besoin.
  1. Cliquez sur Delete (Supprimer).
  1. Sélectionnez RFC1483 Routed (RFC 1483 routé).
  1. Tapez les valeurs VPI et VCI.
  1. Pour sélectionner votre mode d'encapsulation, cliquez sur le bouton radio. Vous avez le choix entre LLC/SNAP ou VC Multiplexing.
  1. Dans la section Network Settings (Paramètres réseau), cochez NAPT.
  1. Dans la section Network Settings (Paramètres réseau), cochez DHCP.
  1. Dans la section RFC1483 Routed, tapez l'adresse IP statique et le masque que votre FAI vous a communiqués.
  1. Cliquez sur Add (Ajouter).
  1. Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.
  1. Cliquez sur DNS Relay (Relais DNS). La fenêtre DNS & Default Gateway Configuration (Configuration DNS et de passerelle par défaut) s'affiche.

  1. Dans le champ DNS Relay (Relais DNS), choisissez Disable (Désactiver) à l'aide du menu déroulant.
  1. Cliquez sur Apply (Appliquer).
  1. Si votre FAI vous a fourni un nom de domaine, tapez-le ici. Remarque : le nom de domaine n'étant pas un champ obligatoire, votre FAI ne vous le communiquera pas forcément.
  1. Dans le champ Primary DNS Server (Serveur DNS primaire), tapez l'adresse IP que votre FAI vous a communiquée.
  1. Dans le champ Secondary DNS Server (Serveur DNS secondaire), tapez l'adresse IP que votre FAI vous a communiquée. Remarque : le serveur DNS secondaire n'étant pas un champ obligatoire, il se peut que votre FAI ne vous communique pas d'adresse IP pour ce serveur.
  1. Dans le champ Default Gateway (Passerelle par défaut), tapez l'adresse IP que votre FAI vous a communiquée.
  1. Dans le champ DNS Relay (Relais DNS), choisissez Enable (Activer) dans le menu déroulant.
  1. Cliquez sur Apply (Appliquer).
  1. Cliquez sur l'onglet Tools (Outils) en haut de la fenêtre.
  1. Cliquez sur Save & Restart (Sauvegarder et redémarrer).
  1. Cliquez sur Save (Sauvegarder).
  1. Cliquez sur Restart (Redémarrer).

Vérification de la configuration

1.   Ouvrez l'interface utilisateur Web SureConnect.

Figure 1

2.   Cliquez sur l'onglet Service Provider Settings (Paramètres du fournisseur d'accès), situé en haut de l'écran. Voir figure 1.

3.   Cliquez sur ADSL Standard (Norme ADSL). Voir figure 1.



4.   Vérifiez que vous avez sélectionné Multi Mode. Voir figure 2.



Figure 2

5.   Cliquez sur WAN Setup (Configuration WAN).



6. Sous Current ATM PVC List, vérifiez que seule la configuration routée apparaît. (Cette liste se situe au bas de l'écran, voir figure 3).

7. Vérifiez vos paramètres VPI et VCI sous Current ATM PVC List, au bas de l'écran. Voir figure 3.



Figure 3

8. Vérifiez vos paramètres de mode d'encapsulation sous Current ATM PVC List, sous « Encap ». Voir figure 3.

9.   Sous Current ATM PVC List, vérifiez que la traduction des adresses réseau (NAT) est activée (On). Voir figure 3.



10. Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.



11.       Cliquez sur DNS Relay (Relais DNS).



12.      Vérifiez le nom de domaine (Domain Name). Voir figure 4.

Figure 4

13. Vérifiez l'adresse du serveur DNS primaire (Primary DNS Server). Voir figure 4.

14. Vérifiez l'adresse du serveur DNS secondaire (Secondary DNS Server). Voir figure 4.

15. Vérifiez l'adresse de la passerelle par défaut (Default Gateway). Voir figure 4.

16. Assurez-vous que vous avez bien sélectionné Enable (Activer) dans le menu déroulant DNS Relay. Voir figure 4.

17.    Cliquez sur l'onglet Network (Réseau) en haut de la fenêtre.



18.    Cliquez sur DHCP.

Figure 5

19.    Vérifiez les paramètres DHCP. Voir figure 5.

20.    Assurez-vous que le serveur DHCP a démarré. Voir figure 5.
